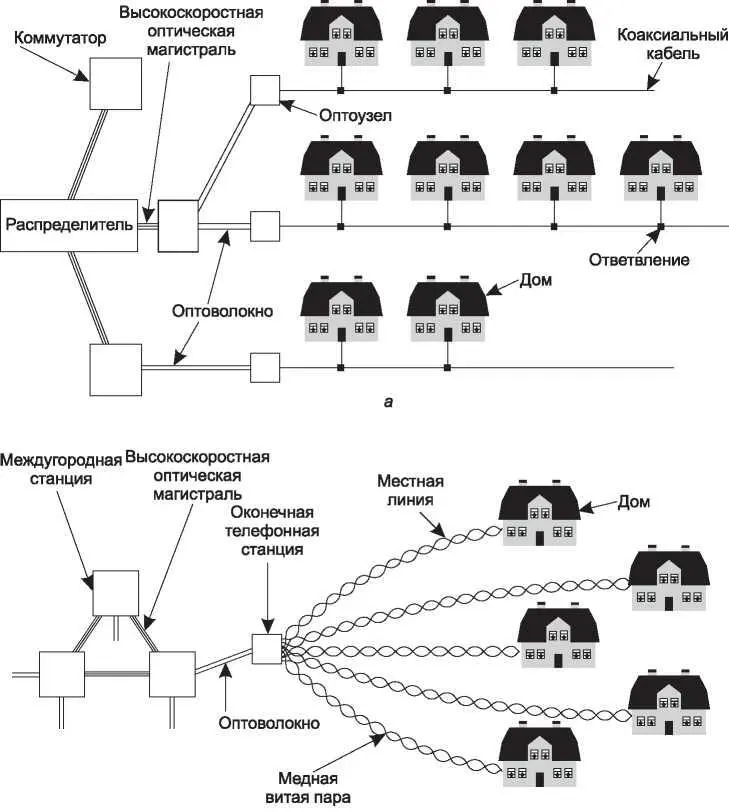

Рис. 2.45. Кабельное телевидение (а); стационарная телефонная система (б)

Эта проблема была решена: длинные кабели были разделены на короткие участки, напрямую подключаемые к оптоузлу. Доступная полоса пропускания на участке от распределителя до каждого оптоузла очень велика, и поскольку в одном сегменте кабеля обычно не бывает большого числа абонентов, трафик вполне управляем. Обычный кабельный сегмент охватывает 500-2000 домов, однако все больше людей подключается к кабельному Интернету, поэтому иногда требуется более мелкое разбиение, что приводит к появлению дополнительных оптоузлов.

2.8.3. Распределение частот

Если выкинуть все телевизионные каналы и использовать кабельную инфраструктуру исключительно для доступа в Интернет, это приведет к появлению большого числа недовольных пользователей, поэтому никто так не делает. Более того, в большинстве городов существуют определенные ограничения, не позволяющие так сделать, даже если какая-нибудь компания и захочет. Значит, нужно было найти какой-то способ совместного существования телевизионного сигнала и цифровых данных на одном кабеле.

Решение было основано на частотном уплотнении. Кабельное телевидение в Северной Америке традиционно занимает частоты с 54 до 550 МГц (за исключением диапазона с 88 до 108 МГц, отданного FM-радио). Ширина полосы каждого канала составляет 6 МГц, включая защитные полосы, и передает один традиционный аналоговый телеканал или несколько цифровых телеканалов. В Европе нижний предел обычно ограничен 65 МГц, а каналы имеют ширину полосы 6-8 МГц, что позволяет увеличить разрешение, требуемое системам PAL и SECAM, однако это не очень принципиально. Нижняя часть спектра не используется. Современные кабели хорошо работают на частотах свыше 550 МГц, часто до 750 МГц и выше. Было принято решение выделить под исходящие каналы частоты 5-42 МГц (чуть выше в Европе), а высокие частоты использовать для входящих каналов. Распределение спектра в кабельных системах показано на рис. 2.46.

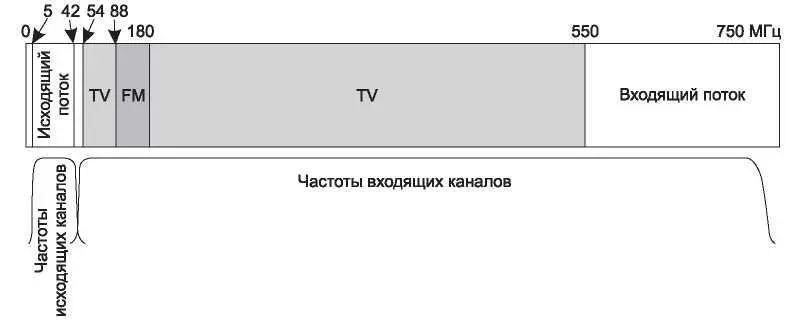

Рис. 2.46.Распределение частот в типичной системе кабельного телевидения, используемой для доступа в Интернет

Обратите внимание: поскольку телевизионный сигнал целиком идет только в одном направлении (входящем), можно использовать исходящие усилители, работающие только в диапазоне 5-42 МГц, а входящие — в диапазоне 54 МГц и выше, как показано на рисунке. Итак, входящий и исходящий спектры имеют сильный дисбаланс благодаря тому, что основная доля трафика приходится на телевидение и входящие интернет-каналы. И операторы кабельного телевидения, и компании, занимающиеся кабельным Интернетом, остались довольны таким распределением. Как мы уже говорили, телефонные компании часто предлагают ассиметричный DSL-сервис, хотя у них нет особых технических оснований, чтобы так делать.

Кроме обновления усилителей, оператору нужно обновить и распределительное устройство на входе системы. Вместо латентного усилителя нужно поставить интеллектуальное цифровое вычислительное устройство с высокоскоростным оптоволоконным интерфейсом к провайдеру. Иногда обновляется даже имя этого устройства: вместо распределителя его называют CMTS( Cable Modem Termination System— Оконечное устройство кабельного модема). Далее мы воздержимся от столь значительного обновления и будем по-прежнему называть распределитель распределителем.

2.8.4. Кабельные модемы

Для доступа в Интернет нужен кабельный модем — устройство, имеющее два интерфейса: один к компьютеру, второй — к кабельной сети. В первые годы существования кабельного Интернета у оператора связи были свои модемы, которые устанавливались у абонента специалистом службы технической поддержки. Однако затем стало понятно, что открытый стандарт может позволить создать рынок конкурентоспособных кабельных модемов, снизить цены на них и тем самым привлечь клиентов. Более того, возможность купить кабельный модем в обычном магазине и установить его самостоятельно (как пользователи всегда устанавливали беспроводные точки доступа) позволит избежать больших расходов на оплату выезда специалиста.

В результате многие операторы кабельных сетей объединились с фирмой CableLabs с целью выработки стандарта на кабельные модемы и тестирования продукции на совместимость. Модемы появившегося стандарта DOCSIS( Data Over Cable Service Interface Specification— Спецификация передачи данных по кабельному интерфейсу) практически заменили собственные модемы операторов. Версия DOCSIS 1.0 вышла в 1997 году, и скоро, в 2001 году, за ней — DOCSIS 2.0. Она увеличила скорости загрузки, чтобы лучше поддерживать симметричные сервисы, такие как IP-телефония. Наиболее современная версия стандарта — DOCSIS 3.0 — вышла в 2006 году. Она использует большую полосу пропускания, чтобы увеличить скорости в обоих направлениях. Европейская версия стандарта называется EuroDOCSIS. Однако не всем операторам нравится идея свободной продажи стандартных кабельных модемов — слишком уж хорошие деньги они получают за сдачу в аренду модемов своим захваченным в плен клиентам. Открытый стандарт, породивший десятки фирм-производителей кабельных модемов, продающих их в магазинах, ведет к концу подобной практики.
