Эндрю Уэзеролл - Компьютерные сети. 5-е издание

В любой мобильной телефонной системе географический регион охвата делится на соты (отсюда иногда применяемое название — «сотовые телефоны»). В AMPS размер сот составляет обычно от 10 до 20 км; в цифровых системах соты еще мельче. Каждая сота работает на своих частотах, не пересекающихся с соседними. Лежащая в основе телефонной системы AMPS идея разбиения территории на относительно небольшие ячейки и использования одних и тех же частот в различных (но не соседних) ячейках дает этой системе значительно большие возможности по сравнению с более ранними системами. В то время как в системе IMTS на территории диаметром 100 км для каждого звонка требовалась своя частота, система AMTS в той же области могла состоять из ста десятикилометровых сот и поддерживать от 5 до 10 звонков на одной и той же частоте в сильно удаленных друг от друга ячейках. Кроме того, небольшие размеры сот означают меньшую мощность, требующуюся для передатчиков, а значит, и меньшую стоимость устройств.

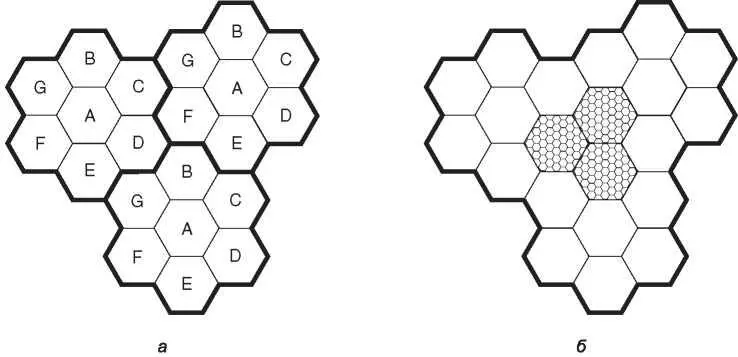

Рис. 2.39. В соседних сотах используются различные частоты (а); чтобы увеличить количество пользователей, можно использовать соты меньшего размера (б)

Идея повторного использования частоты проиллюстрирована на рис. 2.39, а. Соты имеют форму, близкую к окружности, однако на модели их легче представить в виде шестиугольников. На 2.39, а все соты одного размера. Они объединены в группы по семь сот. Каждая буква соответствует определенному набору частот. Обратите внимание на то, что между ячейками с одинаковыми наборами частот располагается буфер примерно в две ячейки шириной, в котором данные частоты не используются, — это обеспечивает хорошее разделение сигналов одинаковых частот и низкий уровень помех.

Главная задача заключается в том, чтобы найти подходящие возвышенности для размещения антенн базовых станций. Для решения этой проблемы многие операторы связи заключили договоры с Римско-католической церковью, поскольку последней принадлежит существенное количество высоких строений в различных странах. Удобно и то, что все они находятся под единым управлением.

Если в каком-нибудь регионе количество пользователей вырастает настолько, что система переполняется, то мощность передатчиков уменьшается, а переполненные соты разбиваются на соты меньшего размера ( микросоты), как показано на рис. 2.39, б. Телефонные компании иногда создают временные микросоты, используя переносные вышки со спутниковой связью во время больших спортивных соревнований, концертов и в других местах, где большое количество пользователей сотовой связи оказывается сконцентрировано в течение нескольких часов.

В центре каждой ячейки располагается базовая станция (БС), с которой связываются все телефоны, находящиеся в ее зоне действия. Базовая станция состоит из компьютера и приемника/передатчика, соединенного с антенной. В небольших системах все базовые станции соединены с одним устройством, называемым MTSO ( Mobile Telephone Switching Office— коммутатор мобильных телефонов) или MSC ( Mobile Switching Center— мобильный коммутационный центр). Большой системе может потребоваться несколько коммутаторов, которые соединяются с коммутатором второго уровня и т. д. Коммутаторы мобильных телефонов являются аналогами оконечных телефонных станций и в самом деле соединяются хотя бы с одним оконечным коммутатором обычной телефонной системы. Коммутаторы мобильных телефонов связываются с базовыми станциями, друг с другом и с коммутируемой телефонной сетью общего пользования, используя коммутацию пакетов.

В каждый момент времени мобильный телефон логически находится в зоне действия одной ячейки и управляется базовой станцией этой ячейки. Когда телефон физически покидает ячейку, его базовая станция замечает ослабление сигнала и опрашивает все окружающие станции, насколько хорошо они слышат сигнал этого телефона. Затем базовая станция передает управление данным телефоном ячейке, получающей от него наиболее сильный сигнал, таким образом определяя ячейку, в которую переместился мобильный телефон. После этого телефон информируется о переходе в ведение новой БС, и если в этот момент ведется разговор, телефону будет предложено переключиться на новый канал (поскольку в соседних сотах одинаковые частотные каналы не используются). Подобный процесс называется передачей( handoff) и занимает около 300 мс. Назначение канала осуществляет коммутатор мобильных телефонов, являющийся центральным нервом системы. Базовые станции представляют собой всего лишь радиоретрансляторы.
