Фиг. 16.7. Проводящее кольцо сильно отталкивает­ся электромагнитом, когда в нем меняется ток.

Фиг. 16.8 . Электромагнит вблизи идеально проводящей плоскости.

Если вместо кольца у края электромагнита поместить алю­миниевый или медный диск, то и он отталкивается; индуциро­ванные токи циркулируют в материале диска и снова вызывают отталкивание.

Интересный эффект, в основе похожий на предыдущий, воз­никает с листом идеального проводника. В «идеальном провод­нике» ток совсем не встречает сопротивления. Поэтому возник­шие в нем токи могут течь не переставая. Фактически малейшая э. д. с. создала бы сколь угодно большой ток, а это на самом деле означает, что в нем вообще не может быть э. д. с. Любая попыт­ка создать магнитный поток, проходящий сквозь такой лист, вызовет токи, образующие противоположно направленные поля В — все со сколь угодно малыми э. д. с., так что никакого потока не будет.

Если к листу идеального проводника мы поднесем электромагнит, то при включении тока в магните в листе возникают токи (называемые вихревыми токами), и никакой магнитный поток не пройдет. Линии поля будут иметь вид, показанный на фиг. 16.8. То же самое произойдет, если к идеальному про­воднику поднести постоянный магнит. Поскольку вихревые токи создают противоположные поля, магниты от проводника отталкиваются. Поэтому оказывается возможным подвесить постоянный магнит в воздухе над листом идеального провод­ника, изготовленного в форме тарелки (фиг. 16.9). Магнит будет поддерживаться в воздухе за счет отталкивания индуцирован­ных вихревых токов в идеальном проводнике. При обычных температурах идеальных проводников не существует, но некоторые материалы при достаточно низких температурах стано­вятся идеальными проводниками.

Фиг. 16.9. Магнитная палочка отталкивается вихревыми токами и повисает над чашей из сверх­проводника.

Так, при температуре ниже 3,8° К олово становится идеальным проводником; тогда оно называется сверхпроводником.

Если проводник, показанный на фиг. 16.8, не вполне иде­альный, то возникнет некоторое сопротивление течению вихре­вых токов. Токи будут постепенно замирать, и магнит медленно опустится. В неидеальном проводнике, чтобы течь дальше, вихревым токам необходима некоторая э. д. с., а для возник­новения э. д. с. поток должен непрерывно меняться. Поток магнитного поля постепенно проникает в проводник.

В обычном проводнике имеются не только силы отталкива­ния за счет вихревых токов, но могут быть и боковые силы. Например, если мы передвигаем магнит над проводящей поверхностью, вихревые токи создают тормозящую силу, по­тому что индуцированные токи препятствуют изменению по­тока. Такие силы пропорциональны скорости и похожи на силы вязкости.

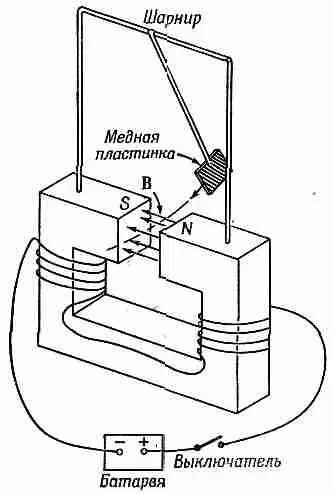

Эти эффекты хорошо наблюдаются на приборе, изображен­ном на фиг. 16.10. Квадратная медная пластинка укреплена на конце стержня, образуя маятник. Пластинка качается взад и вперед между полюсами электромагнита. Когда магнит вклю­чается, движение маятника неожиданно прекращается. Как только металлическая пластинка попадает в зазор магнита, в ней индуцируется ток, который стремится помешать измене­нию потока через пластинку. Если бы пластинка была идеаль­ным проводником, токи были бы столь велики, что они снова вытолкнули бы пластинку и она отскочила бы назад. В медной же пластинке имеется некоторое сопротивление, поэтому токи' сначала заставляют пластинку почти намертво застыть, когда она начинает входить в поле. Затем, по мере того как токи зами­рают, пластинка продолжает медленно двигаться в магнитном; поле и останавливается совсем.

Схема вихревых токов в медном маятнике поясняется фиг. 16.11. Сила и расположение токов весьма чувствительны к форме пластинки. Если, скажем, вместо медной пластинки взять другую, в которой имеется ряд узких щелей (фиг. 16.12), то эффекты вихревых токов сильно уменьшатся. Маятник проходит сквозь магнитное по­ле лишь с небольшой тор­мозящей силой

Фиг. 16. 10. Торможение маят­ника указывает на силы, возни­кающие благодаря вихревым то­кам.
