Такая комбинация двух катушек (обычно с набором желез­ных пластинок, повышающих магнитное поле) называется трансформатором. Он может «трансформировать» одну э. д. с. (называемую еще «напряжением») в другую.

Эффекты индукции возникают и в одной отдельной катушке. Например, в установке, изображенной на фиг. 16.5, меняющийся поток проходит не только через катушку b , которая зажигает лампочку, но и через катушку а. Меняющийся ток в катушке а создает меняющееся магнитное поле внутри нее самой, и поток этого поля непрерывно изменяется, так что в катушке а получается самоиндуцированная э. д. с.

Э. д. с., действующая на ток, возникает тогда, когда его собственное магнитное поле растет, или в общем случае, если его собственное поле изменяется каким угодно образом. Этот эффект называется самоиндукцией.

Когда мы ввели «правило потока», утверждающее, что э. д. с. равна скорости изменения потока, мы не определяли направле­ние э. д. с. Существует простое правило (называемое правилом Ленца) для определения направления э.д. с.: э. д. с. стремится препятствовать всякому изменению потока. Иначе говоря, направление наведенной э. д. с. всегда такое, что, если бы ток пошел в направлении э. д. с., он создал бы поток поля В, препятствующий изменению поля В, создающего эту э. д. с. Правилом Ленца можно пользоваться, чтобы найти направление э. д. с. в генераторе, показанном на фиг. 16.1, или в обмотке трансформатора (фиг. 16.3).

В частности, если ток в отдельной катушке (или в любом проводе) меняется, возникает «обратная» э. д. с. в цепи. Эта э. д. с. действует на заряды, текущие в катушке а на фиг. 16.5, препятствуя изменению магнитного поля, и поэтому направлена так, чтобы препятствовать изменению тока. Она стремится сохранить ток постоянным; э. д. с. противоположна току, когда ток увеличивается, и направлена по току, когда он умень­шается. При самоиндукции ток обладает «инерцией», потому что эффекты индукции стремятся сохранить поток постоянным точно так же, как механическая инерция стремится сохранить скорость тела неизменной.

Любой большой электромагнит обладает большой самоин­дукцией. Пусть, например, к катушке большого электромаг­нита присоединена батарея (фиг. 16.6) и пусть установилось большое магнитное поле. (Ток достигает постоянной величины, определяемой напряжением батареи и сопротивлением провода катушки.)

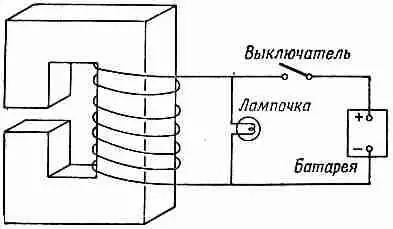

Фиг. 16.6. Включение электромагнита в цепь.

Лампочка открывает проход току в момент отключения, препятствуя возникновению слишком большой э.д.с. на кон­тактом выключателя.

Но теперь предположим, что мы пытаемся отсоеди­нить батарею, разомкнув выключатель. Если бы мы на самом деле разорвали цепь, ток быстро уменьшился бы до нуля и в процессе уменьшения создал бы огромную э. д. с. В большин­стве случаев такой э. д. с. оказывается вполне достаточно, чтобы образовалась вольтова дуга между разомкнутыми контактами выключателя. Возникающее большое напряжение могло бы нанести вред катушке, да и вам, если бы именно вы раз­мыкали выключатель! По этим причинам электромагниты обыч­но включают в цепь примерно так, как показано на фиг. 16.6. Когда переключатель разомкнут, ток не меняется быстро, а продолжает течь через лампу, оставаясь постоянным за счет э. д. с. от самоиндукции катушки.

§ 3. Силы, действующие на индуцируемые токи

Вы, вероятно, наблюдали великолепную демонстрацию пра­вила Ленца с помощью приспособления, изображенного на фиг. 16.7. Это электромагнит точно такой же, как катушка а на фиг. 16.5. На одном конце электромагнита помещается алю­миниевое кольцо. Если с помощью переключателя подсоеди­нить катушку к генератору переменного тока, то кольцо взле­тает в воздух. Силу, конечно, порождают токи, индуцируемые в кольце. Тот факт, что кольцо отлетает прочь, показывает, что токи в нем препятствуют изменению поля, проходящего через кольцо. Когда у магнита северный полюс находится сверху, индуцированный ток в кольце создает внизу северный полюс. Кольцо и катушка отталкиваются точно так же, как два магнита, приложенные одинаковыми полюсами. Если в кольце сделать тонкий разрез по радиусу, сила исчезает — убедительное доказательство того, что она действительно обусловлена токами в кольце.
