Теперь уже легко разглядеть, что и поток из объема, окру­женного произвольной поверхностью S , обязан быть равным ну­лю. Ведь любой объем можно представить себе составленным из таких частей, как на фиг. 4.6. Вся поверхность раз­делится на пары торцевых участков, а поскольку потоки через каждую из них внутрь и наружу объема попарно уничтожаются, то и суммарный поток через поверхность обратится в нуль. Идея эта иллюстрируется фиг. 4.7. Мы получаем совершенно общий результат: суммарный поток Е через любую поверхность S в поле точечного заряда равен нулю.

Фиг. 4.7 . Всякий объем можно представлять себе состоящим из бесконечно ма­лых усеченных конусов.

Поток E сквозь один конец каж­дого конического сегмента равен и противоположен потоку сквозь другой конец. Общий поток из поверхности S поэтому равен пулю.

Фиг. 4.8. Если заряд нахо­дится внутри поверхности, поток наружу не равен нулю.

Будьте, однако, внимательны! Наше доказательство рабо­тает только тогда, когда поверхность S не окружает заряд. А что случилось бы, если бы точечный заряд оказался внутри поверхности? Как и раньше, поверхность можно было бы разде­лить на пары площадок, связанные радиальными прямыми, про­ходящими через заряд (фиг. 4.8). Потоки через эти участки по той же причине, что и раньте, по-прежнему попарно равны, но только теперь их знаки одинаковы. Поток из поверхности, окружающей заряд, не равен нулю. Тогда чему же он равен? Это можно определить с помощью фокуса. Допустим, что мы «убрали» заряд «изнутри», окружив его маленькой поверхно­стью S ' так, чтобы она лежала целиком внутри первоначальной поверхности 5 (фиг. 4.9). Теперь в объеме, заключенном между двумя поверхностями S и S ', никакого заряда нет. Общий по­ток из этого объема (включая поток через S ') равен нулю, в чем можно убедиться при помощи прежних аргументов. Они говорят нам, что поток через S ' внутрь объема такой же, как поток через S наружу.

Для S ' мы можем выбрать любую, какую угодно форму, поэтому давайте сделаем ее сферой с зарядом в центре (фиг. 4.10). Тогда поток через нее подсчитать легко. Если радиус малой сферы равен r, то значение Е повсюду на ее поверхности равно

и направлено всегда по нормали к поверхности. Весь поток

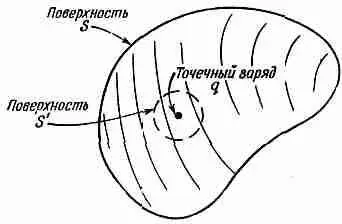

Фиг. 4.9. Поток через S равен потоку через S '.

Фиг. 4.10 . Поток через сфериче­скую поверхность, охватывающую точечный заряд q , равен ql e 0 .

через S ' получится, если эту нормальную составляющую Е умножить на площадь поверхности:

Поток через поверхность

т. е. равен числу, не зависящему от радиуса сферы! Значит, и поток наружу через S тоже равен q/e 0; это значение не зависит от формы S до тех пор, пока заряд q находится внутри. Наши выводы мы можем записать так:

(4.32)

Давайте вернемся к нашей аналогии с «дробинками» и по­смотрим, есть ли в ней смысл. Наша теорема утверждает, что суммарный поток дробинок через поверхность равен нулю, если поверхность не окружает собой ружье, стреляющее дробью. А если ружье окружено поверхностью, то какого бы размера или формы она ни была, количество проходящих через нее дро­бинок всегда одно и то же — оно дается скоростью, с которой дробинки вылетают из ружья. Все это выглядит вполне разумно для сохраняющихся дробинок. Но сообщает ли эта модель нам хоть что-то сверх того, что получается просто из уравнения (4.32)? Никому не удалось добиться того, чтобы «дробинки» произвели на свет что-нибудь сверх этого закона. Кроме него, они порождают только ошибки. Поэтому-то мы сегодня предпо­читаем чисто абстрактное представление об электромагнитном поле.
