Аналогичное обновление претерпели и химические снаряды: судя по индексу, после 1956 г. стал доступным боеприпас ХС8. Для его «начинки» использовали последние достижения в области химического оружия - отравляющие вещества нервно-паралитического действия зарин или зоман.

В результате снаряды основного назначения типов ОФ-462 (от использования термина «граната» в послевоенное время отказались) и БП1, химические ХС8, а также снаряды специального назначения С-463, Д4 и А1 стали к 1960 г. главными компонентами в номенклатуре боеприпасов для 122-мм гаубицы М-30. Поскольку прочность их корпусов допускала стрельбу из орудий с более высокой начальной скоростью снаряда, то они без проблем вошли в состав выстрелов для новой системы Д-30. В дальнейшем последняя рассматривалась как основное орудие для последующего развития боеприпасов калибра 122 мм, но при этом не забывали и заслуженного «ветерана» Великой Отечественной войны. Только в начале 1990-х гг. появились снаряды, вести огонь которыми могла только Д-30.

В 1960-1970-х гг. на вооружение приняли несколько новых типов осколочно-фугасных боеприпасов. В частности, для комплектации радиовзрывателем АР-30 выпускались снаряды типов ОФ7 и ОФ8 с иным по сравнению с ОФ-462 размером очка и расточкой в разрывном заряде (во всем остальном они были одинаковы с ним). Позже появились снаряды повышенного могущества семейства ОФ24. Они довольно существенно отличались по конструкции от цельнокорпусного ОФ-462, получив исполнение с привинтной головкой, шашкой и разрывным зарядом из взрывчатого вещества A-IX-2 на основе гексогена.

Снаряды к 122-мм гаубице Д-30 (слева-направо): осколочно-фугасный ОФ24, осветительный парашютный С-463, осветительный С4, агитационный А1, со стреловидными элементами Ш1.

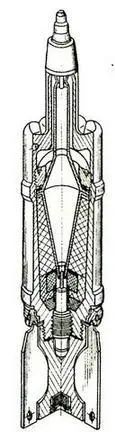

Невращающийся кумулятивный снаряд БК6 и кумулятивный снаряд БП1.

Кумулятивный невращающийся снаряд БК13.

Следующий шаг в этом направлении сделали в 1982 г., когда были запущены в производство снаряды семейства ОФ56, разработанные по теме «Лещ». В них массу разрывного заряда (его материал не изменился) увеличили еще на 400 г. В результате использование A-IX-2, при взрывчатом превращении которого выделяется в 1,5 раза больше энергии, чем у равной массы тротила, позволило сделать 122-миллиметровые ОФ24 и ОФ56 практически эквивалентными по фугасному действию 152-мм боеприпасу ОФ-540, снаряженному тротилом.

С учетом постоянного усиления броневой защиты танков вероятного противника проводилось непрерывное совершенствование кумулятивных снарядов для 122-мм гаубиц. Принятый на вооружение в конце 1950-х гг. вращающийся боеприпас БП1 пробивал по нормали плиту толщиной около 180 мм, что уже тогда было недостаточно для поражения перспективной техники США и Великобритании в лобовую проекцию (приведенная толщина брони у танков М60, М103, «Конкэрор» превышала эту величину). Выход подсказали исследования по физике кумулятивного эффекта - применение невращающихся снарядов с аэродинамической стабилизацией их полета, так как быстрое осевое вращение существенным образом снижало пробивную способность струи из-за действия центробежных сил при ее формировании.

Для разрабатываемых в то время танковых и противотанковых гладкоствольных пушек это было естественным шагом, а для уже существующих нарезных орудий пришлось внедрить в производство довольно сложную схему, использующую «плавающее» кольцо с обтюрирующим пояском. Этот элемент может проворачиваться вокруг корпуса боеприпаса, что при выстреле приводит к существенному снижению вращения снаряда. Поэтому термин «невращающийся» является не совсем точным: после вылета из ствола в кинематике снаряда все же имеется вращательная компонента, нужная для раскрытия лопастей стабилизатора. В свою очередь, за счет их одностороннего скоса, они не только исключают кувыркание снаряда, но и поддерживают его проворот вокруг продольной оси. Таким образом, стабилизация на полете является комбинированной, использующей и гироскопический, и аэродинамический принципы. Как следствие, у «невращающихся» кумулятивных снарядов для нарезных орудий есть деривация, но ее величина настолько мала, что не играет роли на дистанциях до 2 км и не учитывается в таблицах стрельбы.
