При установке взрывателей семейства РГМ-2 на фугасное действие с малым замедлением или взрывателей АР-5 или АР-30 на ударное действие снаряд несколько заглубляется в препятствие. При его разрыве в грунте средней твердости образуется воронка, размер которой зависит от типа боеприпаса. Для ОФ-462 ее глубина будет около 1 м, а диаметр - от 2,8 до 3,0 м. Снаряды повышенного могущества ОФ24 и ОФ56 в этом плане близки к 152-мм снаряду ОФ-540: глубина воронки составит около 1,2 м и диаметр - до 3,3 м. Это позволяет поражать цели, укрытые 8 фортификационных сооружениях полевого типа. Такая установка используется также для стрельбы по танкам прямой наводкой, если нет кумулятивных снарядов. При этом ОФ-462 способен за счет комбинированного действия механического удара и дробящего действия продуктов взрыва проломить плиту толщиной до 40-60 мм, а ОФ24 или ОФ56 - и более. Ударная волна от взрыва сама по себе способна сорвать навесные элементы конструкции, узлы ходовой части танка, а в особо удачном случае и его башню целиком.

Если выбран режим действия взрывателей семейства РГМ-2 с большим временем замедления, то снаряд проникнет дальше в препятствие и воронка получится крупнее по сравнению со случаем малого замедления (глубиной 1,3 м и диаметром 3,3 м для ОФ-462 и грунта средней твердости). Применяется такая установка при стрельбе по мощным полевым укреплениям, прочным каменным или кирпичным зданиям. Вторым способом ее использования является стрельба на рикошетах, когда отложенное во времени срабатывание взрывателя позволяет отрикошетившему от грунта снаряду разорваться прямо над солдатами противника, укрытыми в траншеях или ходах сообщения. Однако для такого ведения огня требуется сочетание целого ряда благоприятствующих ему факторов с выучкой артиллеристов гораздо выше среднего уровня.

Задача поражения открыто находящихся или расположенных в траншеях целей может быть решена теми же снарядами при использовании дистанционного взрывателя Д-1-У или радиовзрывателей АР-5 или АР-30. В этом случае их подрыв осуществляется на высоте около 12 м над целью для ее эффективной осколочной осыпи. Взрыватель Д-1-У также может быть использован для сигнализации, целеуказания, пристрелки реперов и даже для борьбы с некоторыми видами воздушных целей, например, против аэростатов наблюдения.

В НИМИ по теме «Крен» разрабатывали 122-мм активно-реактивный осколочно-фугасный снаряд ОФ20 для увеличения максимальной дальности стрельбы, однако на вооружение он не поступил.

Для борьбы с имеющими хорошую броневую защиту целями (танки и САУ, бронеколпаки, прикрытия амбразур и башни долговременных фортификационных сооружений) в боекомплекте гаубицы Д-30 имеются кумулятивные снаряды. Они также обладают неплохим осколочным действием и могут применяться для поражения живой силы и небронированной техники в случае отсутствия осколочно-фугасных боеприпасов. Стоит заметить, что к 1985 г. наконец-то разобрались с физическими основами их действия и надлежащим образом описали их принцип в служебной литературе: «...Фронт детонационной волны, проходя вдоль кумулятивной воронки, воздействует продуктами детонации на металлическую облицовку и обжимает ее. В результате обжатия воронки образуется кумулятивная струя, пробивающая преграду...». Если при разрыве кумулятивного снаряда броня оказалась проломана или поблизости имеется амбразура, открытый люк, а также иное отверстие значительной площади, то экипажу боевой машины или гарнизону фортификационного сооружения дополнительно наносится баротравматическое поражение ударной волной.

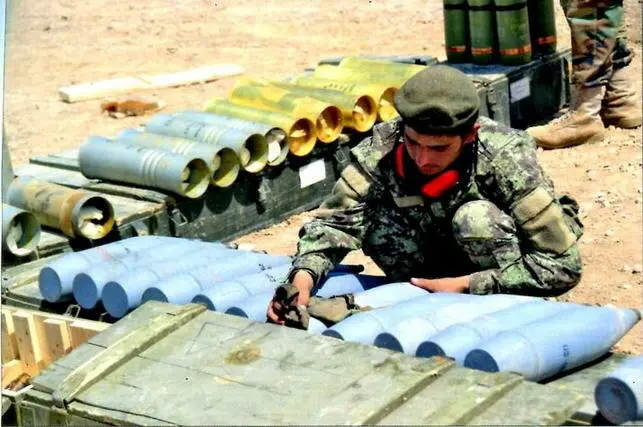

Солдат правительственной афганской армии протирает снаряд ОФ-462 (ОФ-462Ж) со взрывателем РГМ-2 перед стрельбой. Рядом видны различные варианты зарядов в гильзах.

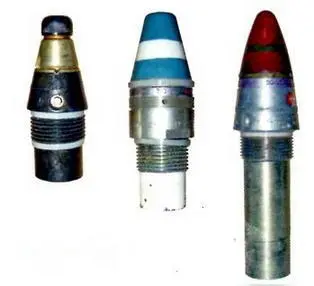

Взрыватели РГМ-2, АР-5 «Сигнал» и АР-ЗО.

122-мм стальная гильза выстрела к гаубице Д-30.

Как упоминалось выше, против скоплений открыто расположенной живой силы противника эффективным средством является снаряд Ш1 со стреловидными готовыми поражающими элементами. По традиции, его взрыватель ДТМ-75 именуют «дистанционной трубкой», хотя принцип его работы механический (часовой), а не пиротехнический, с использованием горения пороха в регулируемом по длине канале (как это было у «истинных» трубок с эпохи наполеоновских войн до Великой Отечественной войны). Его действие включает установку на разрыв по истечении заданного времени, а также режим «на картечь». В первом случае вышибной заряд боеприпаса срабатывает на нисходящей ветви его траектории. При этом срезается резьба у привинтной головки и разрушается предохранительная заливка плотной укладки стреловидных элементов из буроугольного воска. Под действием центробежных сил они разлетаются в направлении движения снаряда, формируя конус с углом 8 вершине 24° из тысяч смертоносных «иголок», накрывающих цель и способных пробить средства индивидуальной защиты. Во втором случае это происходит сразу же по вылете снаряда из ствола (на удалении 5-10 м от дульного среза), что нужно при самообороне орудия от массированной атаки пехоты противника.
