Танк М2А4. Боевая машина для пехоты

Создавался параллельно с «боевой машиной» М1 по такому же техзаданию, но предназначался для пехоты и именовался легким танком. Производился заводами Rock Island Arsenal, American Car and Foundry (M2A4) и Baldwin Locomotive Works (M2A4). С 1935 по апрель 1942 г. изготовлено 696 единиц.

М2А1— установочная серия. Корпус и башня — сварные. Вооружение: пулеметы калибра 12,7 и 7,62 мм во вращающейся башне и один 7,62-мм курсовой пулемет в лобовом листе корпуса. Командирская башенка. Боевая масса — 7,1 т. Толщина лобовой брони корпуса и башни — 15,8 мм. Двигатель — Continental W670-7. Экипаж — 4 человека. Изготовлено 10 единиц.

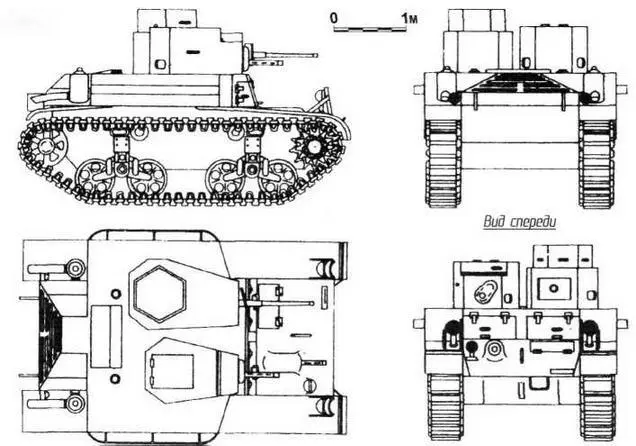

М2А2— две вращающиеся цилиндрические в плане башни с разным диаметром погона. В левой башне 12,7-мм пулемет, в правой — 7,62-мм. Левая башня снабжена командирской башенкой. На танках поздних выпусков введены семигранная правая и восьмигранная левая башенки. На этих машинах изменена форма крыши моторного отделения. Изготовлено 239 единиц, три из которых оснащены дизелем Т-1020 Guiberson.

М2АЗ— направляющее колесо сдвинуто назад на 280 мм. Длина опорной поверхности увеличена с 2184 до 2464 мм. Боевая масса — 8,8 т. Толщина лобовой брони корпуса и башен — 22,2 мм. Двигатель — Continental W670-9. Изготовлено 73 единицы, восемь из них — с дизелем Guiberson.

М2А4— одна клепаная восьмигранная башня с шестигранной командирской башенкой. 37-мм пушка и спаренный 7,62-мм пулемет в башне, 7,62-мм курсовой пулемет в шаровой установке в лобовом листе корпуса, жестко закрепленные 7,62-мм пулеметы в бортовых спонсонах. Зенитный пулемет на командирской башенке. Часть танков оснащалась дизелями Т-1020 Guiberson. Изготовлено 375 единиц.

М2А2

БОЕВАЯ МАССА т; 10,95.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4448, ширина — 2542, высота — 2504, клиренс — 368.

ВООРУЖЕНИЕ: 1 пушка М5 клб. 37 мм, 4 пулемета М1919А4 клб. 7,62 мм.

БОЕКОМПЛЕКТ: 104 артвыстрела, 7900 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М5А1.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25,4, борт — 25,4, корма — 9,5, башня — 32 — 38.

ДВИГАТЕЛЬ: Continental W670-9A, 7-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 250 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака — 140 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 56.

ЗАПАС ХОДА, км: 125.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 26, высота стенки, м — 0,61, ширина рва, м — 1,06, глубина брода, м — 1,32.

СРЕДСТВА СВЯЗИ: радиостанция SCR-210.

Машины серии М2 поступали на вооружение танковых подразделений пехотных дивизий армии США и частей Национальной гвардии. В конце 1930-х гг. они активно участвовали в различных маневрах, в том числе — достаточно крупных. К 1940 г. эти танки в основном были сосредоточены в 6-й моторизованной пехотной бригаде и Сводной танковой бригаде майора Брюса Магрудера. Эти части, наряду с 7-й механизированной кавбригадой, послужили основой для формирования первых танковых дивизий армии США.

На вооружении армии и морской пехоты танки М2А4 состояли до 1942 г. В боевых действиях они использовались только один раз — в сентябре 1942 г. во время боев на о. Гвадалканал в составе 1-го танкового батальона морской пехоты. Весной 1940 г. 36 танков (по другим данным — всего 4) М2А4 по программе ленд-лиза передали англичанам. Однако сведений об их боевом применении нет. Одна машина была отправлена в Северную Африку, по-видимому, для испытаний в пустыне.

Семейство легких боевых машин — танкеток (по американской классификации — безбашенных танков), объединенное как конструкцией, так и фирмой- разработчиком — Marmon-Herrington Company. С 1935 г. создано несколько образцов танкеток, первоначально на экспорт, а затем и для морской пехоты и армии США.
