Журнал «Бронеколлекция»: Бронетанковая техника США 1939—1945 гг.

Широко применявшиеся одинаковые индексы различных образцов вооружения вносили такую путаницу, что порой непонятно, как в ней разбирались сами американцы. Скажем, обозначение М3 имели легкий танк, средний танк, полугусеничный бронетранспортер, 75-мм танковая пушка, 90-мм танковая пушка, 75-мм гаубица, 37-мм противотанковая пушка, 11,43-мм пистолет-пулемет — и так почти до бесконечности. Не случайно в Красной Армии американские легкий и средний танки, имевшие одинаковые индексы, обозначали М3л и М3с. Впрочем, идеальной системы обозначений не было ни у кого.

Не способствовал ясности и тот факт, что часть калибров артиллерийских орудий измерялась в миллиметрах, а часть в дюймах.

Что касается массы, размеров, расстояний и т. п., то измерялись они соответственно в фунтах, футах, дюймах и милях, но в справочнике приводятся в более привычной нашему читателю метрической системе. Отсюда и некоторые «некруглые» размеры, например, клиренса — 406 или 432 мм, толщины брони — 25,4 или 12,7 мм. В дюймовой системе все эти значения соответствуют «удобным» числам — 16, 17, 1 и 0,5 дюйма. В ряде случаев даются округленные значения, в зависимости от того, какие источники информации использовались.

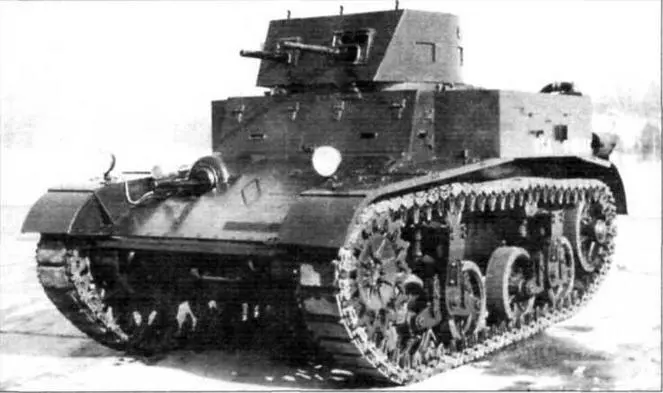

Танк М1. Боевая машина для кавалерии

Первый серийный американский легкий танк, выпускавшийся после 1918 г. По вооружению занимал промежуточное положение между своими «современниками» — немецкими танками Pz.I и Pz.II, но уступал им по броневой защите. Создавался в рамках концепции «боевой машины» для кавалерии и по тактико-техническим требованиям, разработанным ее командованием. С 1935 по 1937 г. заводом Rock Island Arsenal изготовлено 148 единиц.

М1— корпус и башня смешанной клепано-сварной конструкции. Вооружение установлено во вращающейся башне и лобовом листе корпуса. Танки поздних выпусков имели не закругленную, а граненую кормовую часть. Изготовлено 90 единиц, из них три — с дизелем Guiberson.

М1А1— башня с граненой кормовой частью. Усовершенствованная коробка передач. Направляющее колесо сдвинуто назад на 280 мм. Изготовлено 24 единицы, из них семь — с дизелем Guiberson.

М1А2— модернизированные М1 ранних выпусков. Установлена граненая башня. На всех танках в смотровых окнах смонтированы перископические приборы наблюдения.

М2— конструктивно подобен танку М1А1. Изменена ходовая часть — направляющее колесо большого диаметра опущено на грунт, введены три поддерживающих ролика. Двигатель — дизель Т-1020 Guiberson. Изготовлено 34 единицы.

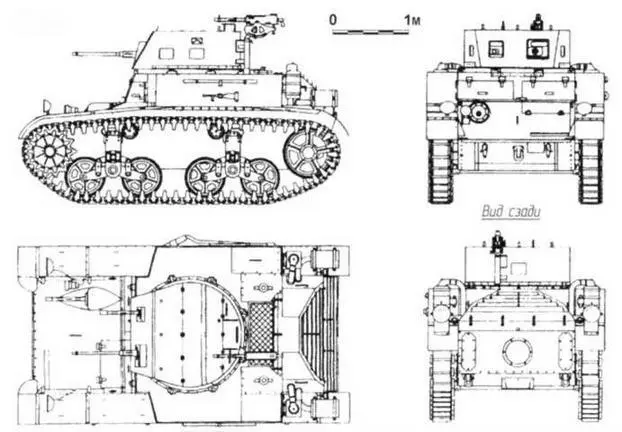

М1А1

БОЕВАЯ МАССА, т: 8,799.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4143, ширина — 2504, высота — 2364, клиренс — 368.

ВООРУЖЕНИЕ: 1 пулемет М2 клб. 12,7 мм, 3 пулемета М1919А4 клб. 7,62 мм (1 зенитный).

БОЕКОМПЛЕКТ: 1500 патронов клб. 12,7 мм, 2380 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 15,8, борт и корма — 6,4, башня — 4 — 15,8.

ДВИГАТЕЛЬ: Continental W670-7, 7-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 250 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см 3.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака — 140 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 72.

ЗАПАС ХОДА, км: 209.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 26, высота стенки, м — 0,61, глубина брода, м — 1,32.

СРЕДСТВА СВЯЗИ: радиостанция SCR-209.

С 1938 г. «боевые машины» М1 и М1А1 состояли на вооружении 1-го и 13-го механизированных кавалерийских полков, а также 7-й механизированной кавалерийской бригады. Что касается танков М2, то мобилизационный план предусматривал производство 292 машин этого типа для кавалерийских частей.

10 июля 1940 г. были созданы бронетанковые войска армии США. Одновременно отменили деление танков на кавалерийские и пехотные. Приказом от 22 июля 1940 г. боевые машины М2 были переименованы в легкие танки М1А1, а модернизированные М1А2 — в легкие танки М1А2. И те, и другие оставались на вооружении вплоть до конца 1942 года и использовались в качестве
