Дональд де Карль - Руководство по ремонту часов

При работе с анкерным спуском прежде всего необходимо правильно держать механизм часов. Некоторые опытные часовщики предпочитают держать механизм кончиками пальцев; другие используют для этого небольшие подставки, имеющие различную форму, в зависимости от формы механизма. Когда механизм лежит мостами вверх, прежде всего нужно проверить осевой зазор оси баланса.

Излишне плотная посадка цапфы может вызвать останов часов. Если же цапфа перемещается в опоре слишком свободно, это не даст возможности полностью произвести смазку.

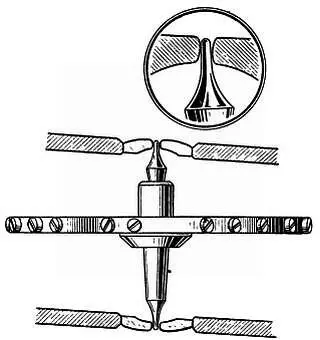

Многие часовые механизмы, даже высокого класса, имеют ряд недостатков и это необходимо учитывать часовым мастерам. Одним из основных недостатков механизма является отклонение оси баланса от вертикального положения и заедание цапф. Отклонение цапфы от вертикального положения должно быть очень незначительным; его замер возможен только с помощью специальных мерительных инструментов. Микроскопические отклонения подобного рода проверяются на заводах с помощью проекторов, где все детали увеличиваются во много раз, что дает возможность обнаружить самые ничтожные отклонения. Так как между цапфами и опорами всегда должны быть зазоры, то нельзя быть уверенным в достижении абсолютной прямолинейности. По этой причине при плотной посадке цапфы оси или любого триба зубчатой передачи в отверстии опоры всегда возникает заедание, как показано на фиг. 25.

Фиг. 25. Перекос оси баланса и заедание цапф.

Учтивая сказанное, необходимо отметить, что при точной подгонке осей и абсолютной прямолинейности отверстий все же деталь будет совершенно свободна.

Введение масла между двумя соприкасающимися поверхностями преследует цель образования тончайшего слоя масла. При плотной посадке масляная пленка будет слишком тонкой и, следовательно, смазка не будет достаточно эффективной. При окончательной обработке цапфы необходимо проверить ее свободное скольжение в отверстии камня, подгоняя цапфу так, чтобы камень падал под действием собственного веса; затем цапфу окончательно полируют двумя-тремя проходами полировального средства для создания требуемого зазора.

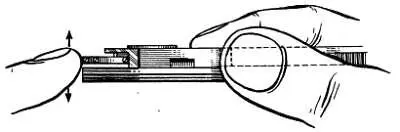

Для проверки цапфы оси баланса на правильность радиального зазора часы придерживают, как показано на фиг. 26, кончиком большого пальца за край платины и слегка касаясь оси баланса.

Фиг. 26. Проверка радиального зазора цапф оси баланса.

Затем легким движением раскачивают баланс из стороны в сторону, проверяя таким образом свободу верхней и нижней цапфы. Баланс следует медленно повернуть и с помощью сильной лупы осмотреть верхнюю цапфу, заглянув под мост баланса.

Таким же путем проверяют нижнюю цапфу. Если при таком контроле цапфы не видны, то должна быть тщательно осмотрена ось на участке, по возможности ближе к цапфам. Автор особенно подчеркивает это обстоятельство, так как некоторые часовые мастера пытаются определять зазоры путем осмотра цапф через накладные камни.

Такой осмотр не эффективен, даже если удалено все масло. Концы цапф очень малы и закруглены, и если наблюдается лишний радиальный зазор, трудно определить, насколько это оказывает влияние на работу механизма. При другом способе исследования

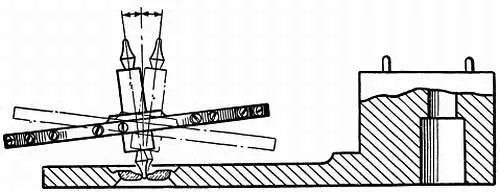

радиального зазора баланс кладут, как показано на фиг. 27, чтобы его можно было отклонить примерно на 5° от перпендикуляра в обе стороны.

Фиг. 27. Радиальный зазор оси баланса не должен допускать отклонения оси от вертикали более чем на 5°.

По окончании сборки часов, перед помещением механизма в корпус, можно проверить осевой зазор оси баланса легким нажимом на верхний накладной камень кончиком пуцгольца. Если при этом баланс останавливается или его колебания сразу прекращаются, то это означает, что осевой зазор слишком мал. Если же, наоборот, при сильном нажиме колебания баланса не изменяются, то это означает, что осевой зазор слишком велик. При такой проверке всегда необходимо обращать внимание на прочность моста баланса. Тонкий и слабый баланс может не выдержать такого же нажима, как более прочный.
