Дональд де Карль: Руководство по ремонту часов

Фиг. 9.Маслодозировки:

а— большая маслодозировка для часового масла; б— небольшая маслодозировка с увеличенным наконечником.

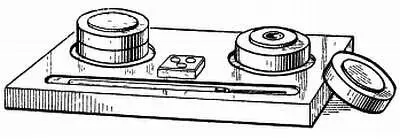

На фиг. 10 показан один такой лоток с укрепленным на нем кусочком сердцевины бузины для очистки маслодозировок.

Фиг. 10.Лоток с банками для часовых масел с укрепленным на нем кусочком сердцевины бузины и с желобком для маслодозировок.

Часовому мастеру необходимы две или три лупы. Для осмотра отверстий опор и осей нужна лупа с двойными линзами с десятикратным увеличением. Ошибочно думать, что пользование лупой ослабляет зрение, наоборот, это помогает не напрягать зрения при осмотре очень мелких деталей.

Лупа с пятикратным увеличением применяется для осмотра внутренних поверхностей деталей, регулировки спирали; другая лупа — с увеличением в 2,5 раза — для обычного использования (фиг. 11 и 12).

Фиг. 11. Лупа с увеличением 2,5Х.

Фиг. 12. Лупа с увеличением 10X .

Выбору луп следует уделить особое внимание. Чтобы избежать запотевания стекол лупы, следует сбоку вокруг ободка просверлить 2–3 отверстия диаметром 1,5 мм; если это не поможет, нужно помахать лупой в воздухе; это быстрее приводит к цели чем протирать стекло.

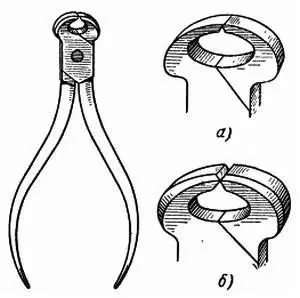

Для ремонта требуются двое острогубцев, одни остроконечные, другие более массивные. На фиг. 13 показаны острогубцы с режущими кромками, заточенными на инструментальном заводе.

Фиг. 13. Острогубцы:

а — тонкие кусачки с заостренными концами; б— массивные кусачки.

Они пригодны для выполнения грубых работ. Остроконечные кусачки для тонких работ необходимо заострить, как показано на том же рисунке. При такой заточке имеется возможность выполнения таких операций, как откусывание и вынимание коротких штифтов из платины или других плотно сидящих деталей. Хороший уход за инструментом повышает эффективность работы.

Плоскогубцев часовому мастеру требуется четыре пары. Конфигурация их концов изображена на фиг. 14.

Фиг. 14.Плоскогубцы:

а— с прямоугольными концами; б— с клиновидными концами; в— с коническими концами и г— с латунными прокладками;

Плоскогубцы с прямоугольными концами применяются для общих операций, для более точных операций нужны плоскогубцы с заостренными клиновидными концами, конические (круглогубцы) — для операций с проволокой, спиралью и т. д.; плоскогубцы с латунной прокладкой на концах — для держания окончательно обработанных деталей, например для вынимания оси триба.

Новые плоскогубцы часто имеют очень грубо отделанную внутреннюю поверхность рабочих концов. Для работы с часовыми деталями такие плоскогубцы непригодны и их нужно отшлифовать.

При ремонте часов необходимо иметь три молотка различного типа: обычный с плоской торцовой поверхностью, один с круглой торцовой поверхностью для клепки и третий либо весь из латуни, или с латунным наконечником. Такой молоток применяется для окончательно обработанных поверхностей, чтобы не сделать заусенцев. Если такого молотка в продаже нет, то на головке обычного молотка укрепляют винтами латунную насадку.

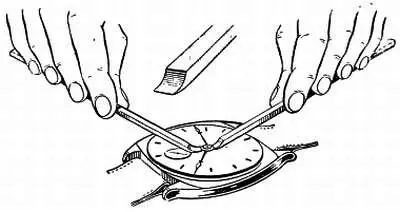

На фиг. 15 показано, как можно сделать ручной рычаг. Такие рычаги изготовляются из латуни шириной 2 мм, толщиной 1 мм и длиной около 100–115 мм.

Фиг. 15.Ручные рычажки для снятия стрелок.

На фиг. 16 показан лоток для воронения. Этот инструмент может быть использован не только для воронения винтов и других деталей, но также для нагрева палет при запрессовке камневых опор.

Фиг. 16.Лоток для воронения.
