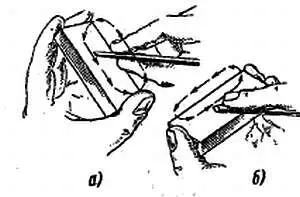

Доводка и полирование производятся вручную на плоском камне с перемещением резца только в одну сторону, как показано на фиг. 31, a и б .

Фиг. 31.Доводка штихелей.

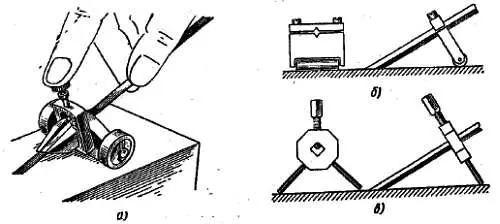

Доводка отнимает много времени и к тому же для правильного выполнения требует определенного навыка. При невнимательном выполнении грани могут быть скруглены, и штихель не будет резать. Поэтому для получения хорошей доводки применяют приспособления, показанные на фиг. 32, а-в, которые легко могут быть изготовлены в любой мастерской. Такие приспособления целесообразно применять для заправки отверток.

Приемы работы на станке разберем на примерах изготовления отдельных деталей часового механизма.

Фиг. 32.Приспособление для доводки штихелей.

Изготовление деталей. Изготовление винтов. Винты изготовляют из стали-серебрянки. В начале обтачивается хвостовая часть с соблюдением размера, необходимого для данного типа винта. Если будет нарезаться резьба M1 — 1 мм, то и диаметр заготовки 1 мм. Нарезку резьбы производят плашкой или винтовой доской. Ее производят с обильной смазкой заготовки часовым маслом и повторными движениями режущего инструмента вперед и назад.

Обратное движение режущего инструмента освобождает его от стружки. Масло следует применять достаточно вязкое. Хорошие результаты дает подсолнечное масло.

При нарезке целесообразно для упора нарезающего инструмента использовать заднюю бабку станка.

Для лучшего входа заготовки в плашку хвостовая часть обтачивается на конус. После нарезки коническую часть, если она мешает, срезают резцом, а оставшийся конец закругляют, затем обтачивают головку винта. Изготовленный винт отрезают отрезным штихелем или обычным хорошо заточенным квадратным.

Винт следует поддерживать рукой при отделении его от прутка. Шлиц фрезеруют соответствующей фрезой или прорезающим надфилем или пилой. При этом винт зажимают в цангу станка резьбой. Для того чтобы шлиц проходил посередине, надфилем или пилой сначала легко касаются края головки и очень осторожно намечают нужное место.

После изготовления шлица винт подвергают закалке, затем цилиндрическую часть его головки зачищают и производят отпуск до синего цвета побежалости. После термической обработки головки винта ее шлифуют и полируют. Острую кромку головки притупляют арканзасским камнем, когда винт зажат в станке или приспособлении для полирования.

Во избежании срыва шлица отверткой его края слегка заоваливают камнем. Край камня должен захватывать всю длину шлица.

Для полирования винтов с плоской головкой применяют пластинку из оргстекла, на которую наносят крокус, смоченный маслом, или оловянную пластинку с диамантиновой пастой. Для удержания винтов применяют пинцеты, приспособленные таким образом, что в них удобно удерживается винт. Иногда применяют винты со сферической головкой; такая головка имеет красивый вид и легко полируется.

Изготовление заводного вала. В часах заводной вал является весьма уязвимой деталью. Заводная головка, которая навинчивается на него, выступает за корпус, поэтому довольно часто вал бывает погнут или поломан, а иногда головка с валом выпадает из механизма.

Замена заводного вала не вызывает никаких трудностей, если есть новая деталь. Для часов, выпуск которых промышленностью прекращен, или для часов неотечественного производства подобрать новый вал не удается и его приходится изготовлять.

Иногда бывает, что отверстие под вал в платине изнашивается и стандартная деталь не обеспечивает нормальной работы. Появляется необходимость в изготовлении вала с большим посадочным диаметром.

Заводной валик должен иметь чистую точеную поверхность без полирования. Изготовление заводного валика можно выполнять методом подгонки размеров по существующим деталям (платина, заводной триб, кулачковая муфта), определяя длину уступов непосредственно на платине.

Заводной валик изготовляют из стали У7АВ.

Вал (фиг. 33) изготовляют на токарном станке. Заготовку зажимают в цангу или помещают с хомутиком между центрами токарного станка. Практически удобнее производить обработку, не вынимая валика из станка.
