Василий Трояновский - Ремонт часов

В часовых мастерских находят применение станки и более простой конструкции с ручным приводом (фиг. 20).

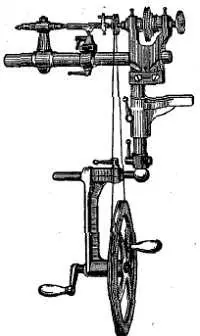

Фиг. 20. Настольный токарный станок, с ручным приводом.

Операции точения и в таком станке производят с применением хомутиков (фиг. 21, а ), оправок (фиг. 21, б ) или рольков. Оправки могут иметь форму, показанную на фиг, 22, а-в , а рольки — на фиг. 23, а и б .

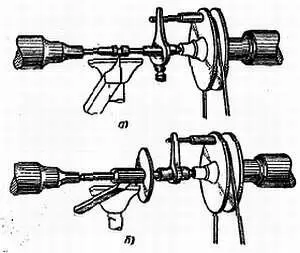

Фиг. 21. Точение детали с применением хомутика для оправки.

Фиг. 22. Различные формы оправок.

Фиг. 23. Рольки.

Станок, у которого деталь приводится в движение струной на луке, показан на фиг. 24. Такой станок имеет набор центров, предназначенных для выполнения различных операций (фиг. 25).

Фиг. 24. Станок со струйным двигателем.

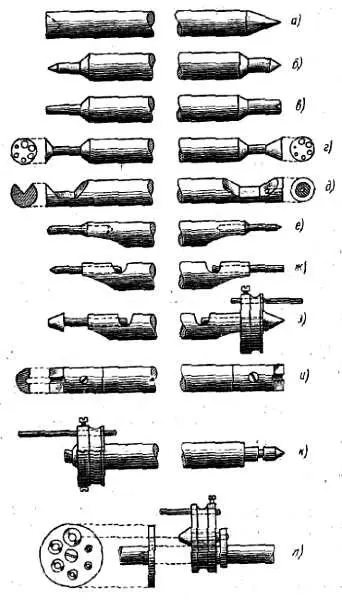

Фиг. 25. Набор центров:

а- в— для разных работ; г— для заточки и полирования цапф; д— для заточки на конус; еи ж— эксцентричные для разных работ; з— для работы с хомутиком; и— для заточки и полирования крупных цапф; к— для точения с хомутиком для крупных работ; л— для сверления отверстий и полирования цапф.

Задняя бабка токарного станка позволяет закреплять деталь в центрах при выполнении различных работ (обточка, шлифование и др.).

На фиг. 26 показаны приспособления, устанавливаемые на задней бабке. Их используют при полировании (фиг. 26, а ) и точении (фиг. 26, б ), а также при других работах, требующих поддержания детали.

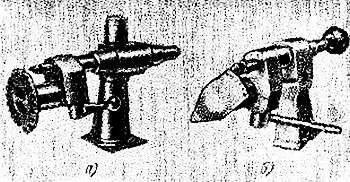

Фиг. 26. Приспособления к токарному станку.

При точении некоторые резцы устанавливают в специальную державку, закрепляемую на суппорте станка (фиг. 27, a ), a особые резцы (штихели) удерживают рукой на подручнике (фиг. 27, б ).

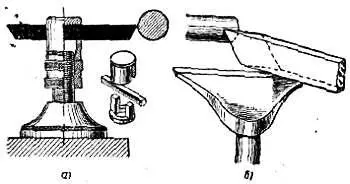

Фиг. 27. Державки для резцов.

Точение деталей на часовых станках производят преимущественно штихелями, которые имеют различные сечения, обусловленные их назначением.

Наибольшее распространение получили штихели с квадратным профилем. Формы заточки штихелей показаны на фиг. 28.

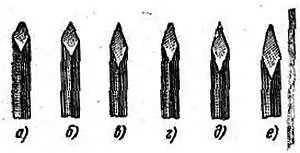

Фиг. 28. Формы штихелей:

а - сполукруглой режущей вершиной; би в— с острой режущей вершиной: г— с прямой вершиной; д— с подрезом для расточки; е— фигуркой.

Обточка поверхности детали большой длины может производиться боковыми гранями штихеля (фиг. 29), однако, как правило, точение ведется вершиной штихеля. Штихель должен резать металл, а не рвать его.

Фиг. 29. Прием работы штихелями.

Получение чистой поверхности детали во многом зависит от заточки резца и штихеля. Плоскость штихеля должна быть не только заточена под соответствующим углом, но и тщательно отполирована.

Вершина и грани штихеля не должны иметь самых малейших выбоин и зазубрин, так как последние оставляют на обрабатываемой поверхности следы и затрудняют резание.

Заточка штихеля может быть выполнена на специальном заточном или токарном станке с закреплением оправки камня в цанге станка. На фиг. 30, а и б показаны приемы заточки. Стрелками указано направление вращения камней.

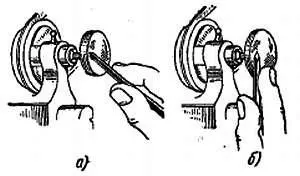

Фиг. 30. Заточка штихелей.
