Василий Трояновский - Ремонт часов

Ремонт мелких деталей часов требует применения оптического инструмента, позволяющего хорошо видеть эти детали. Для этой цели чаще всего применяются лупы с различным увеличением (фиг. 7).

Фиг. 7. Лупы.

На рис. 7, а изображена наиболее ходовая лупа, с которой производятся почти все работы, связанные с ремонтом мелких часов. Эти лупы могут иметь увеличение от 1,5 хдо 10 х. Применять лупы с сильным увеличением для обычных работ не рекомендуется, так как они утомляют зрение. Лупа удерживается в глазнице складкой кожи, а может быть закреплена у глаза с помощью проволочного обруча, надеваемого на голову. На фиг. 7, б изображена комбинированная лупа с отделяемой посадкой. При необходимости в большем увеличении на основную лупу надевается посадка.

Лупа с проволочной оправой (фиг. 7, в ) очень удобна для людей, работающих в очках. Она закрепляется непосредственно на оправу очков.

Лупа (фиг. 7, г ) применяется при рассматривании отдельных узлов, она снабжена футляром и удобна при переноске.

Часовые отвертки применяются при ремонте всех видов часов. Их необходимо иметь в достаточном количестве.

Наиболее распространенными для мелких работ являются отвертки со вставными лезвиями и вращающимися головками, В набор из 6 шт. входят отвертки диаметром 0,6–2 мм (фиг. 8, а ). Мелкие отвертки удобно хранить специальных подставках. Со вставными лезвиями могут быть отвертки и другого вида (фиг. 8, б ). Для работ с крупными деталями удобны отвертки, изображенные на фиг. 8, в . Рукоятки отверток изготовляют из дерева твердых пород, эбонита или других пластмасс.

Фиг. 8. Отвертки.

Для удержания деталей при обработке применяют верстачные (фиг. 9, а ) и ручные тиски (фиг. 9, б ). Губки тисков могут иметь специальные вырезы для лучшего захвата и удержания таких специфических деталей часов, как анкерная вилка, ось баланса, винты и др. Ручные тиски имеют цанговые или конусные зажимы.

Фиг. 9. Тиски.

При работе с механизмами наручных и карманных часов применяются деревянные подставки (фиг. 10, а ) или металлические (фиг. 10, б ) универсальные подставки как для круглых, так и прямоугольных механизмов.

Фиг. 10. Подставки.

На рабочем месте масло хранится в отдельных масленках для каждого сорта (фиг. 11, а ) или их комплектуют по три (фиг. 11, б и в ). В крышке последней масленки предусмотрено специальное место для масло дозировок.

Фиг. 11. Масленки.

В заводской практике применяются специальные автоматы для смазки часов, одновременно смазывающие все точки одной стороны механизма необходимым сортом масла с точной дозировкой.

Автоматы для смазки могут быть рекомендованы крупным ремонтным мастерским с потоком на одну марку часов.

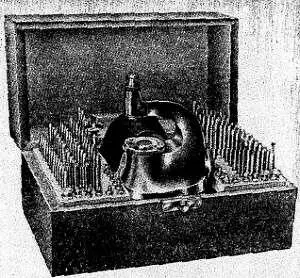

Для удаления пыли с механизма в процессе его сборки используют резиновую грушу. Молотки разного размера и веса приобретаются мастерам по необходимости. Для часового мастера также необходим комплект потанса с пуансонами (фиг. 12).

Фиг. 12. Комплект потанса с пуансонами.

Пуансоны применяются при снятии баланса с оси, запрессовке обода на ось и других работах. Потанс удобен при передвижке и запрессовке камней, установке стрелок и т. п.

В процессе ремонта часовой мастер использует самые различные пинцеты. Пинцет общего назначения, или монтажный, (фиг. 13, а ) применяют для удержания различных деталей. На фиг. 13, б показам пинцет для самых тонких работ (правка спиралей, установки плоскости спиралей и пр.) На фиг. 13, в изображен пинцет, который удобно применять для определения вертикального зазора и осях.

Пинцет со специальными углублениями на губках (фиг. 13, г ) применяют для удержания осей баланса, маленьких винтов и т. п. Пинцет с плоскими массивными губками (фиг. 13, д ) используют для выпрямления погнутых цапф. Специальный пинцет со штифтом (фиг. 13, е ) удобен для удаления колонки из моста баланса (особенно часов с цилиндровым ходом). На фиг. 13, ж изображен пинцет для изготовления внешней концевой кривой спирали баланса. Пинцет-кусачки (фиг. 13, з ) удобен при заштифтовке спирали в колодку и колонку. На фиг. 13, и изображен пинцет для снятия стрелок и других аналогичных работ.
