 Какую информацию сообщает диаграмма?

Естественно, выявив из уже имеющихся визуализаций взаимосвязи, вы будете примерно представлять, что хотите получить дальше. Возможно, вы найдете какую–то интересную закономерность в массиве данных, которую захотите исследовать подробно.

Возможные преобразования:

Увеличение

Чтобы рассмотреть какую–либо деталь на изображении

Группировка Чтобы соединить элементы в одну группу

Фильтрование

Чтобы (временно) удалить те элементы, которые не представляют интереса

Удаление резко отличных значений

Чтобы убрать отдельные точки, которые не отражают 99% массива данных.

Давайте представим, что вы изобразили график, но получился только набор точек, связанных сотнями линий (очень распространенный результат при визуализации так называемых сетей с множественными связями ). Тогда разумным было бы отфильтровать линии. Если, например, линии отражают поток средств из стран–кредиторов в страны–получатели, можно удалить потоки ниже определенного уровня.

Выбор инструмента — вопрос непростой. Каждый инструмент визуализации данных по–своему хорош. Визуализация и извлечение данных должны быть простыми и незатратными. Если у вас уходят часы на изменение параметров визуализации, вы не станете много экспериментировать. Это вовсе не означает, что вам не нужно учиться работать с этим инструментом. Но когда вы научитесь его использовать, он должен стать действительно полезным.

Нередко имеет смысл выбрать инструмент, который и обрабатывает, и визуализирует данные. Если разделить задачи между разными инструментами, то вам придется несколько раз импортировать и экспортировать данные. Вот несколько инструментов визуализации и обработки данных:

 Электронные таблицы: LibreOffice, Excel или Google Docs

 Фреймворки для статистического программирования: R (r–project.org) или Pandas (pandas.pydata.org)

 Геоинформационные системы (GIS): Quantum GIS, ArcGIS, GRASS

 Библиотеки для визуализации: d3.js (mbostock.github.com/d3), Prefuse (prefuse.org), Flare (flare.prefuse.org)

 Инструменты обработки данных: Google Refine, Datawrangler

 Программы для визуализации без программирования: ManyEyes, Tableau Public (tableausoftware.com/products/public)

Примеры визуализаций в следующем разделе были созданы в фреймворке R. Он как швейцарский армейский нож со множеством лезвий — справится с чем угодно.

Возьмем для примера базу данных финансирования президентских выборов в США, которая содержит около 450 000 взносов для кандидатов в президенты. Файл CSV весит 60 Мб, поэтому он слишком большой для таких программ, как Excel.

Для начала я подробно опишу свои предположения об этой базе данных: * Обама получил больше всего взносов (т.к. он президент и пользуется большей популярностью) * С приближением даты выборов количество взносов увеличивается * Обама получил больше маленьких взносов, чем кандитаты–республиканцы.

Чтобы ответить на первый вопрос, нужно преобразовать данные. Необходимо суммировать все взносы и получить общую сумму по каждому кандидату. Изобразив результаты в виде отсортированной таблицы, мы можем доказать предположение о том, что Обама собрал больше всех средств:

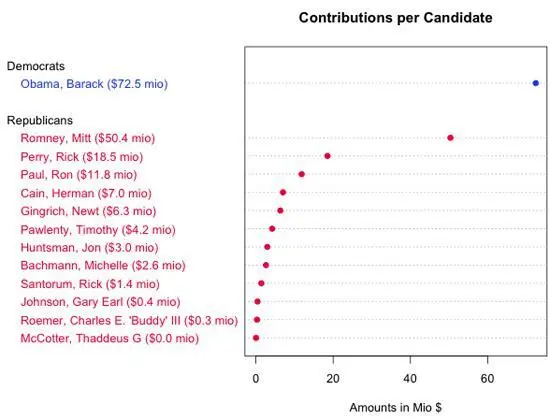

Хотя в таблицу указаны суммы в порядке убывания, нам это мало говорит о закономерностях в ранжировании кандидатов. Рис 71демонстрирует иное представление данных – в виде графика или точечной диаграммы, на которой видны те же данные, что и в таблице, плюс закономерности внутри области. Например, точечная диаграмма позволяет быстро сравнить разрыв между Обамой и Ромни или между Ромни и Перри, не вычисляя разницу. (Примечание: точечная диаграмма была составлена в R. Ссылки на исходный код вы найдете в конце главы).

Рис 71. visualizations to spot underlying patterns (Gregor Aisch)
