Разновидностей пробников существует много (рис. 2.19 и 2.20). Среди них есть инструмент с многоцелевыми функциями. Помимо наличия фазы, с его помощью можно найти провод под напряжением, спрятанный в стене, или точно определить числовые значения напряжения и силы тока. Классические пробники рассчитаны на напряжение и силу тока домашней сети соответственно 220 В и 10–16 А.

Рис. 2.19. Фазовый индикатор

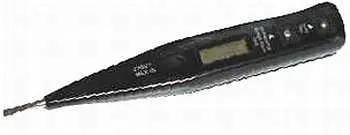

Рис. 2.20. Цифровая отвертка-пробник

Лампа-пробник

Если под рукой нет индикатора фазы, то простейший прибор для определения фазового напряжения можно изготовить собственными руками. Он состоит из лампы накаливания 40–100 Вт, двух проводов и лампового патрона Е 27. По сути, прибор представляет собой лампочку в патроне с двумя проводами (рис. 2.21). При контакте этих проводов с фазовым и нолевым проводами лампа загорится. Если напряжения нет, то и тока нет.

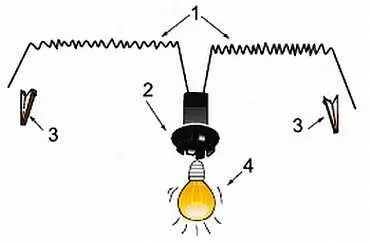

Рис. 2.21. Лампа-пробник:

1— провод; 2— патрон; 3— контактные зажимы; 4— лампа

Клещи для снятия изоляции

Вещь очень полезная, особенно если вы не собираетесь ограничиваться мелким ремонтом, а хотите всерьез заняться электромонтажными работами (рис. 2.22).

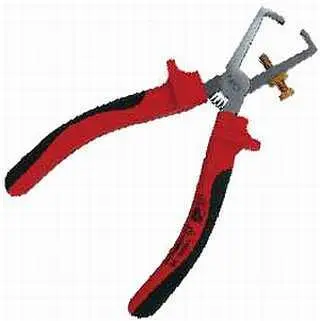

Рис. 2.22. Клещи для снятия изоляции

Обжимные клещи

Инструмент для опрессовки кабельных наконечников (рис. 2.23). Обжимать гильзы для кабеля при помощи плоскогубцев не всегда удобно, да и соединение не будет надежным. При помощи обжимных клещей можно опрессовывать кабельные наконечники, гильзы и разъемы с высокой степенью надежности.

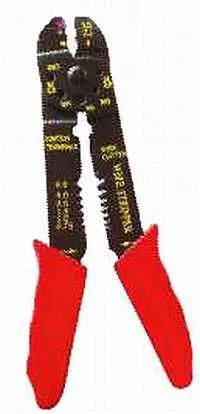

Рис. 2.23. Клещи для обжима кабельных гильз

Клещи для обжимки витой пары

Этот инструмент необходим для запрессовки жил витой пары в наконечнике. Без таких клещей невозможно соединить два компьютера в одну сеть или подключить один из них к Интернету (рис. 2.24).

Рис. 2.24. Клещи для опрессовки наконечников

Изолента

Это скорее не инструмент, а расходный материал, но ни один электрик не обходится без изоленты (рис. 2.25).

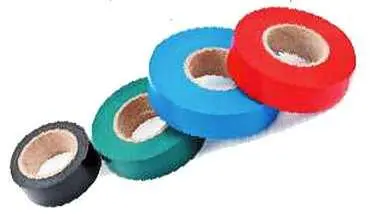

Рис. 2.25. Изолента разного цвета помогает маркировать проводники

Она всегда должна быть в любом наборе инструментов. Этот гибкий изолирующий материал может быть нескольких видов. Классическая (на основе пластиковой ленты) может служить не только в качестве изолирующего материала, но и как метчик для проводов. Специально для этой цели изолента окрашивается в разные цвета. Матерчатая (черного цвета) хоть и уступает современным видам, но тем не менее пользуется популярностью у многих электриков. Она меньше реагирует на температуру и не так оплавляется, как изолента из резины.

В настоящее время фирмы — производители инструментов для строительства предлагают комбинированные наборы различных приспособлений. Выбор лишь за фронтом работ и финансовыми возможностями (рис. 2.26).

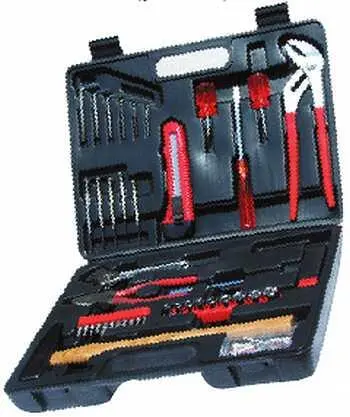

Рис. 2.26. Универсальный набор инструментов

Перфоратор

Этот инструмент самый важный. Перфоратор предназначен для сверления и долбления отверстий в любых материалах — камне, металле, дереве, пластике и т. д. Конечно, режим долбления применяется не для всех материалов, а главным образом для камня. В любом перфораторе есть три режима: сверление, когда он выполняет задачу дрели, ударное сверление, при котором рабочая насадка, вращаясь, испытывает удары, и долбление, когда вращательного движения нет, а есть только ударное. Эти режимы делают перфоратор поистине универсальным инструментом. С его помощью можно бурить отверстия, делать штробы, дробить и раскалывать камень, сбивать старую штукатурку, мешать строительные растворы и т. д. Перфоратор — нечто среднее между дрелью и отбойным молотком (рис. 2.27).
