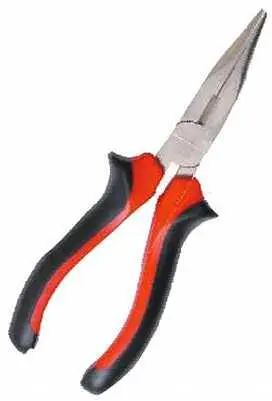

Рис. 2.11. Круглогубцы

Напильник

Существует множество видов: от массивных рашпилей с грубой рабочей поверхностью до тонких надфилей. При электромонтажных работах пригодится напильник средних размеров, плоский или трехгранный (рис. 2.12). Он необходим для обтачивания жил проводников, стачивания изоляции и других работ, где требуется подгонка поверхностей.

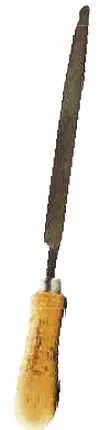

Рис. 2.12. Напильник

Зубило

Это ударно-режущий инструмент, при помощи которого в камне или металле пробиваются бороздки и отверстия. Пригодится при штроблении каменных поверхностей, особенно в проблемных местах, куда не достает электроинструмент. К зубилу прилагается надеваемое на него приспособление из резины, предназначенное для защиты рук от ударов молотка, — грибок(рис. 2.13).

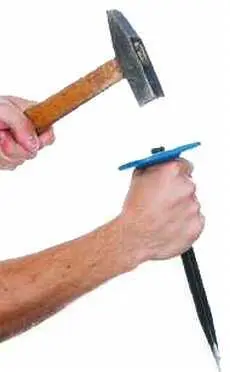

Рис. 2.13. Зубило с грибком в рабочем положении

Ножовка по металлу

Состоит из рукояти и рамки, на которую натягивается сменное полотно для резки металла. Некоторые модели имеют специальную ручку, которая регулирует угол поворота полотна. Применяется при резке массивного кабеля и для выполнения сопутствующих работ (рис. 2.14).

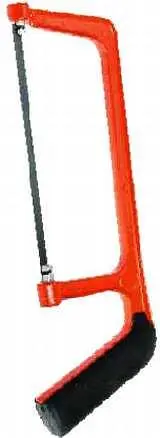

Рис. 2.14. Ножовка по металлу

Стамеска-долото

Плотницкий режущий инструмент, используемый при работах с деревом (рис. 2.15). Необходим для выдалбливания углублений в дереве, снятия фасок и зачистки пазов. Стамески отличаются формой режущей кромки: полулунной, прямой, фигурной, а также клювообразной. Работать можно рукой или при помощи молотка либо киянки.

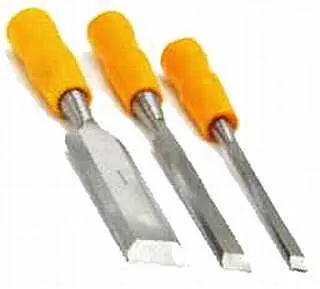

Рис. 2.15. Стамески с различной шириной режущей кромки

Пояс для инструментов

Электромонтажные работы зачастую проводятся в труднодоступных местах: на высоте, в узких шкафах или межпотолочном пространстве. В таких условиях нужно, чтобы инструмент был под рукой.

Монтажный пояс пригодится, когда необходимо не занимать руки и не зажимать в зубах весь арсенал инструментов. Он удобно крепится на поясе и имеет множество кармашков и петель, в которых можно разместить все, что нужно (рис. 2.16). Имеет множество модификаций для самых различных работ.

Рис. 2.16. Многофункциональный пояс для инструментов

Рулетка

Один из основных измерительных инструментов (рис. 2.17). Пригодится для снятия размеров рабочих объектов, что требуется для определения количества кабеля, расстояния между электрическими точками и т. д. Для электромонтажных работ выбирают инструмент с наибольшей длиной — 7,5–10 м. При необходимости можно приобрести специальную рулетку с матерчатой лентой длиной до 50 м.

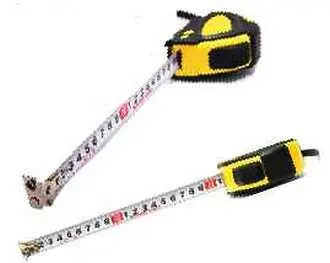

Рис. 2.17. Строительная рулетка

Штангенциркуль

Инструмент для замера толщины проводов. Существует как механический штангенциркуль, так и цифровой (рис. 2.18). Последний намного дороже, но не требует специальных навыков в распознавании результатов измерения.

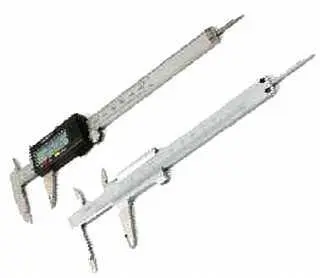

Рис. 2.18. Механический и цифровой штангенциркули

Отвертка-пробник

Ее еще называют индикатором или, точнее, индикатором фазы. Этот инструмент внешне похож на обычную отвертку и может использоваться по соответствующему назначению. Однако основная задача у отвертки-пробника совсем другая. В рукоятку индикатора, сделанную из прозрачного пластика, встроена неоновая лампа. На торце рукояти имеется шунтовый контакт. При необходимости определить наличие фазы на проводе жало индикатора приставляется к нему и контакт на торце прижимается пальцем. Если фаза есть, то вспыхнет лампа.
