Михаил Черничкин - Большая энциклопедия электрика. Ремонт от А до Я

Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.

Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 1.4).

Рис. 1.4. Схема однофазной цепи

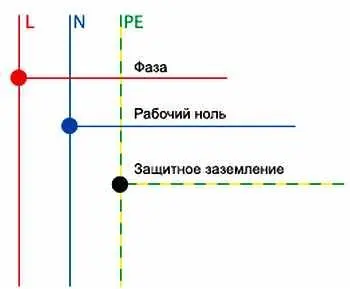

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нолевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °C (рис. 1.5). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рис. 1.5. Схема трехфазной цепи

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нолевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.

Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.

Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 1.6).

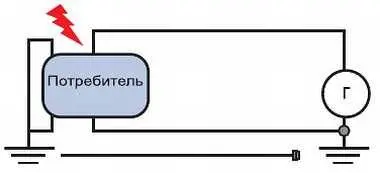

Рис. 1.6. Простейшая схема заземления

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нолевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.

Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.

ВНИМАНИЕ!

Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В.

При работе с электричеством нужно достаточно много инструментов — как общего характера, так и специализированных. Далее рассмотрен краткий перечень всего необходимого, что понадобится при установке и ремонте электрических сетей. Это нужно для того, чтобы знать, в каком случае и как именно применяется тот или иной инструмент. Среди набора приспособлений, которые должны быть под рукой, большая часть применяется и для других нужд, в ремонте или строительстве. Из этих инструментов много знакомых, но способ их применения при электромонтажных работах достаточно специфичен и требует детального рассмотрения.

Начинать список инструментов стоит с самых универсальных, которые могут понадобиться практически в любой ситуации.
