Андрей Кашкаров - Аккумуляторы. Справочник

Штатные (посадочные) места для различной аппаратуры, рассчитанной на работу от аккумуляторов, не являются универсальными, поэтому часто при необходимости заменить аккумулятор, например, у портативной радиостанции, приходится долго искать именно оригинальный, ведь ни один другой по размерам и конструктивным особенностям корпуса просто не подходит. На рис. 1.3 изображен внешний вид аккумулятора от портативной радиостанции Kenwood TH-F7.

Для того, чтобы правильно подбирать и заменять аккумуляторы к различной радиоаппаратуре, необходимо проводить сравнительный анализ и использовать обзорные данные; что несомненно поможет в выборе источников питания портативной аппаратуры для эксплуатации в различных климатических условиях.

Свинцовые кислотные (Lead-Acid) аккумуляторные батареи являются основной «рабочей лошадкой» в системах связи в тех случаях, когда требуется значительная емкость (например, в качестве резервных источников питания базовых станций). Существующие герметичные (гелевые) батареи и батареи с жидким электролитом (свинцовые) имеют примерно одинаковые электрические характеристики при низких температурах.

При 25 °C (без подключения к устройству нагрузки) они длительное время сохраняют 95 % от своей емкости. При понижении температуры до —20 °C емкость падает значительно. Свинцовые батареи с жидким электролитом имеют более высокую плотность энергии относительно герметичных гелевых, но уступают по этой характеристике другим типам аккумуляторных батарей.

В этих батареях электролитом пропитан наполнитель из материала, напоминающего стекловату с очень тонкими стеклянными волокнами.

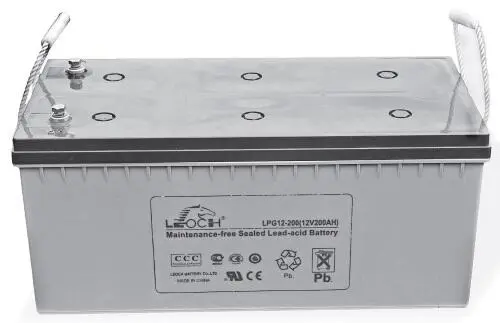

Рис. 1.4. Свинцовая АКБ LPG-12-200

Рис. 1.5. Свинцовая перезаряжаемая АКБ DJW-12-18

По электрическим характеристикам они занимают промежуточное положение между гелевыми батареями и батареями с жидким электролитом, и данный тип батарей практически лишен одного из наиболее неприятных недостатков гелевых батарей – необратимого увеличения внутреннего сопротивления батареи при небрежной эксплуатации, когда в силикагеле, используемом для фиксации электролита, образуются разрывы из-за пузырей газа.

Примеры свинцовых батарей на рис. 1.4 и 1.5.

Перезаряжаемые щелочные батареи (Rechargeable Alkaline – не путать с аккумуляторами, которые в старых публикациях до 1990 г. назывались «никель-кадмиевы-ми щелочными батареями») имеют высокое внутреннее сопротивление уже при комнатной температуре, что приводит к серьезному падению напряжения при использовании их в передающей аппаратуре с мощностью свыше 0,1 Вт (максимальный рекомендуемый ток разряда не превышает 400–500 мА).

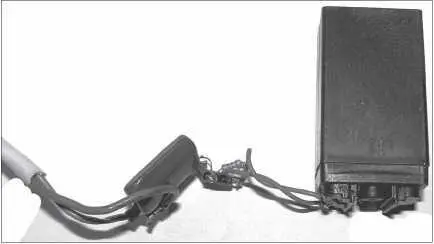

Рис. 1.6. Перезаряжаемая щелочная батарея из миниатюрного «китайского» фонарика

При низких температурах проблема усиливается, поэтому их использование в передающей аппаратуре зимой нецелесообразно. При низких температурах эти батареи подходят только для маломощных устройств, обеспечивая при малых токах разряда около 75 % от емкости при комнатной температуре и при 0 °C, и менее 20 % при —20 °C. Привлекательной для потребителя особенностью этих батарей является их весьма малый (для аккумуляторов) саморазряд.

Основным недостатком батарей, выполненных по этой технологии, является их недолговечность (малое число циклов заряд-разряд, которые они способны отработать при допустимой потере емкости).

Рис. 1.7. Перезаряжаемая щелочная батарея из мощного «китайского» фонарика

Один из примеров перезаряжаемой щелочной батареи, которую можно сегодня увидеть в «китайском» фонарике, представлен на рис. 1.6 и 1.7.

Одним из электронных изделий современной промышленности, способных значительно упростить эксплуатацию носимых радиостанций, является анализатор батарей, предназначенный для контроля над состоянием батарей и реализующий автоматическую тренировку аккумуляторов. При помощи этого прибора можно оперативно оценить степень потери емкости (износа) аккумуляторных батарей, а также произвести тренировку для устранения последствий неоптимальной эксплуатации и снятия «эффекта памяти».
