Семён Федосеев - Пулеметы русской армии в бою

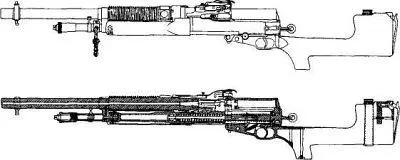

Автоматика пулемета имела газовый двигатель и действовала за счет отвода пороховых газов через поперечное отверстие снизу ствола. Регулятор газовой камеры работал по принципу изменения объема и представлял собой вывинчиваемый поршень впереди камеры. Отработанные газы сбрасывались через отверстия в газовом цилиндре. Запирание канала ствола производилось поворотной муфтой с внутренними секторами, которая сцепляла затвор со стволом. Поворот муфты производил движущийся шток газового поршня. Несколько громоздкая система обеспечивала прочное запирание и защищала стрелка в случае прорыва пороховых газов через патронник. На дульную часть ствола крепилась муфта с мушкой и приливом для сошки. Рукоятка перезаряжания располагалась сзади ствольной коробки справа и служила также переводчиком-предохранителем. Ее поворот в поперечной плоскости определял режим — автоматический огонь (риска «А» на задней стенке ствольной коробки), одиночный огонь («R»), предохранитель («S»). Длина хода подвижной системы автоматики — 106 мм.

Питание — из жесткой металлической ленты (обоймы или «полосы»), представляющей собой металлическую пластину с выштампованными захватами для патронов. Продвигал ленту палец рычага, связанного с подвижной системой. Мертвый вес ленты был меньше, чем у магазинов, но работала такая схема менее надежно, заряжание пулемета было особенно трудно ночью. Деревянный приклад имел откидной плечевой упор, в прикладе размещалась масленка.

В качестве ручного пулемета «Гочкис» не понравился ни одной армии. Служба его была более-менее продолжительной только в колониях.

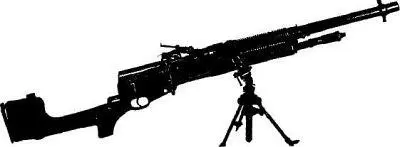

ТТХ ручного пулемета «Гочкис» модели 1909 г.

Патрон —.303 «бритиш сервис» (7,71x56R)

Масса оружия без патронов и сошки — 12,25 кг

Масса снаряженного оружия — 12,68 кг

Масса магазина с 47 патронами — 1,8 кг

Длина оружия — 1187 мм

Длина ствола — 596 мм

Начальная скорость пули — 739 м/с

Прицельная дальность — 2000 м

Темп стрельбы — 500 выстр./мин.

Питание — жесткая лента на 30 патронов

Масса сошки — 0,75 кг

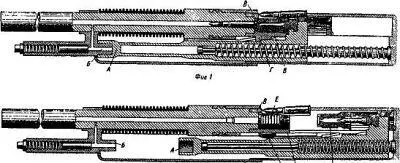

Автоматика оружия работала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось с помощью качающихся личинок, расположенных по бокам казенной части ствола и удерживавших боевые выступы затвора. При движении ствола и затвора под действием отдачи назад передние выступы личинок набегали на уступ неподвижного короба и поворачивались, освобождая затвор. Ствол поворачивал рычажный ускоритель, через который сообщал затвору дополнительный импульс движения. Ускоритель служил также стопором ствола. При обратном движении нижние выступы личинок набегали на выступы короба, личинки поднимались в прежнее положение, происходило запирание. Ствол и затвор имели отдельные возвратные пружины. Рукоятка затвора располагалась с правой стороны. Сверху затвор закрывался подвижной крышкой, призванной уменьшить засорение и запыление оружия. Укорочение ствола в сочетании с остроумным решением системы запирания позволило уложить оружие в небольшие габариты и массу — ручное ружье-пулемет Федорова было короче штатной магазинной винтовки и легче имевшихся ружей-пулеметов. Однако коробка и казенная часть ствола автомата имели весьма сложные очертания.

Ударно-спусковой механизм куркового типа с винтовой боевой пружиной допускал ведение одиночного и автоматического огня. Рычажки флажкового переводчика и предохранителя находились внутри спусковой скобы. Поворот хвоста переводчика, расположенного позади спускового крючка, вперед соответствовал автоматическому огню, назад — одиночному. Флажковый предохранитель при повороте вниз запирал спуск. Выемка в головке курка служила автоматическим предохранителем при неполном запирании, поскольку не позволяла курку нанести удар по ударнику до прихода ствола и затвора в крайнее переднее положение.
