Масса станка — 32,5 кг

Угол горизонтального наведения — 35 градусов

Угол вертикального наведения — от —5—17 градусов до + 27–39 градусов (в зависимости от высоты линии огня)

Высота линии огня — 250–824 мм.

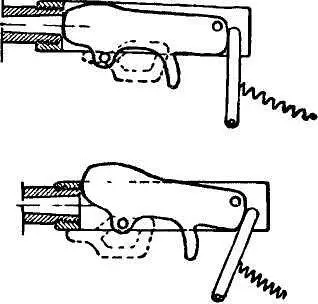

Автоматика ружья-пулемета «Мадсен» работала по схеме отдачи ствола с коротким ходом. Наиболее оригинальной чертой конструкции был узел запирания. Запирание канала ствола осуществлялось качающимся в вертикальной плоскости затвором сложной формы, ось которого крепилась в ствольной коробке — напрашивается аналогия с качающимся затвором Мартини. Качающийся затвор обеспечивал надежное запирание и позволял укоротить короб, но потребовал введения ряда дополнительных устройств и в целом привел к усложнению оружия. При ходе подвижной системы выступ затвора скользил по фигурному пазу неподвижной направляющей планки короба. При отходе назад под действием отдачи затвор поднимался, отпирая ствол. При этом выбрасыватель, смонтированный в нижнем приливе ствола, поворачивался, извлекал стреляную гильзу из патронника и удалял ее из короба вниз. Затем затвор, дойдя до наклонной ветви паза, усилием пластинчатой пружины на внутренней стороне крышки короба опускался в нижнее положение, при этом открывал приемник, куда опускался следующий патрон. В переднее положение подвижная система возвращалась возвратной пружиной, воздействующей на нее через особый рычаг. Патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола.

Питание — из сменного коробчатого магазина секторной формы на 25 патронов. Магазин устанавливался сверху со смещением влево (верхнее положение магазина, удобное для его быстрой смены на позиции и предотвращавшее цепляние за грунт, будет и позже использоваться в ручных пулеметах). Патрон проходил из магазина в патронник по сложному пути — через поворотный отсекатель в приемник, затем специальный рычажный досылатель, поворачиваясь, досылал его в патронник по пазу в верхней части затвора до того, как затвор поднимался и запирал канал ствола. Работа системы требовала синхронизации движения такого количества деталей, что о пулемете бытует шутка — дескать, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Тем не менее пулемет действовал вполне надежно, что можно отнести на счет качественного, хотя и сравнительно дорогого, исполнения.

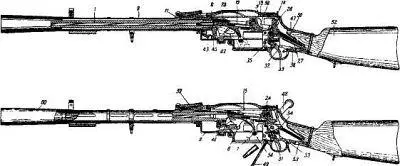

Продольный разрез пулемета «Мадсен». Вверху — подвижная система в крайнем переднем положении, внизу — в крайнем заднем положении, магазин не показан:

Ударно-спусковой механизм — куркового типа, с винтовой боевой пружиной, позволял вести одиночный и автоматический огонь; переводчик находился в задней части спусковой скобы и при повороте вперед («одиночный огонь») ограничивал поворот спускового крючка. Смонтированный в затыльнике флажковый предохранитель запирал спусковой рычаг. С правой стороны затыльника находилась качающаяся рукоятка заряжания, при стрельбе она оставалась неподвижной.

На кожухе со смещением вправо крепились мушка и секторный прицел. Имелась выточка под обойму складной двуногой сошки.

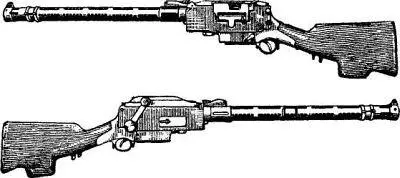

ТТХ ручного пулемета «Мадсен» («ружья-пулемета обр. 1902 г.»).
