НАСТАВЛЕНИЕ ПО СТРЕЛКОВОМУ ДЕЛУ 93-мм РЕАКТИВНЫЙ ПЕХОТНЫЙ ОГНЕМЕТ (РПО-А)

Огнесмесь предназначена для поражения цели.

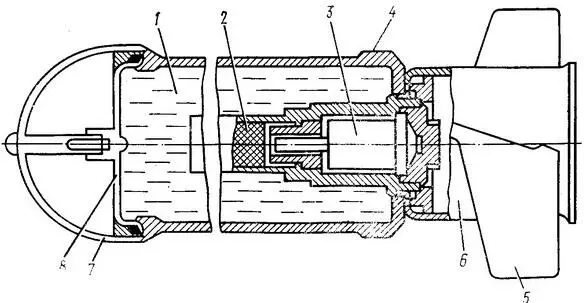

Рис. 8.Боеприпас:

1 – огнесмесь; 2 – блок таблеток; 3 – взрыватель; 4 – капсула; 5 – крылья; 6 – репер; 7 – обтекатель; 8 – крышка

Оболочка со снаряжением крепится к двигателю с помощью цанги 3 (рис. 2).

12.Двигатель предназначен для сообщения скорости боеприпасу.

Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола.

Рис. 9.Двигатель:

1 – камера; 2 – метательный заряд; 3 – воспламенитель

Двигатель состоит из камеры 1 (рис. 9), метательного заряда 2 и воспламенителя 3 .

Камера предназначена для установки в ней метательного заряда с воспламенителем.

Метательный заряд представляет собой пучок пороховых трубок, закрепленных в камере газоводом.

Воспламенитель ввинчен в газовод и предназначен для воспламенения метательного заряда.

13. Для перевода передней рукоятки 2 (рис. 10) из походного положения в боевое возьмитесь за нее левой рукой и нажмите большим пальцем на сферическую головку 1 .

Рис. 10.Перевод передней рукоятки огнемета из походного положения в боевое:

1 – сферическая головка; 2 – рукоятка

Под воздействием пружины передняя рукоятка отводится от контейнера. Опустив сферическую головку 1 и придерживая переднюю рукоятку рукой, сопровождайте ее до щелчка, означающего фиксацию в боевом положении.

14.В походном положении рукоятка ударно-спускового механизма подведена к контейнеру и зафиксирована стопором. Риска предохранителя совмещена с отметкой ПР на корпусе механизма, при этом ось предохранителя запирает спусковой крючок.

15.Для взведения ударно-спускового механизма возьмитесь правой рукой за рукоятку 1 (рис. 11) и, нажав большим или указательным пальцем на стопор 2 , плавно поверните рукоятку по направлению, указанному стрелкой Ц , до упора и отпустите стопор.

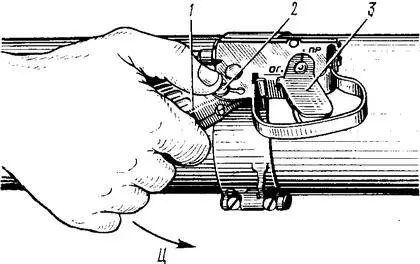

Рис. 11.Взведение ударно-спускового механизма:

1 – рукоятка; 2 – стопор; 3 – предохранитель

Ударно-спусковой механизм встал на боевой взвод.

16.Для снятия ударно-спускового механизма с предохранителя поверните указательным пальцем предохранитель 2 (рис. 12) по направлению, указанному стрелкой Я , до совмещения риски А на предохранителе с отметкой ОГ на корпусе 1 механизма. Ударно-спусковой механизм снят с предохранителя.

17.При нажатии на спусковой крючок 6 (рис. 3) боек 11 накалывает капсюль усилителя 12 .

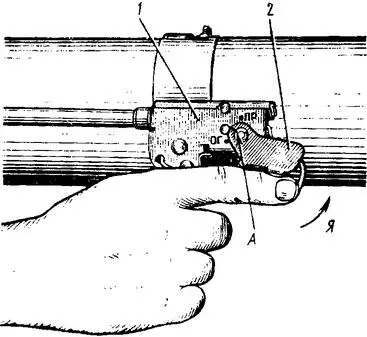

Рис. 12.Снятие ударно-спускового механизма с предохранителя:

1 – корпус механизма; 2 – предохранитель; А – риска

Форс пламени поджигает пороховую навеску усилителя. Продукты горения усилителя поджигают воспламенитель метательного заряда.

Воспламенитель зажигает метательный заряд двигателя. Пороховые газы, образовавшиеся при горении метательного заряда, разгоняют боеприпас по контейнеру давлением газов, поступающих в заснарядное пространство. Часть газов поступает в зазор между оболочкой и контейнером, уравновешивая возникающее при выстреле давление огнесмеси на стенки оболочки.

Передняя крышка контейнера отбрасывается давлением воздуха, сжатого между оболочкой и крышкой, освобождая путь для вылета боеприпаса.

Одновременно пороховые газы, проходя через сопловые отверстия двигателя, выбрасывают из контейнера назад вкладыши, крепящие двигатель и заднюю крышку контейнера.

18.При вылете боеприпаса из ствола под действием сил упругости выпрямляются крылья репера, и боеприпас закручивается вокруг продольной оси.

В полете на расстоянии 9―12 м от дульного среза срабатывает механизм дальнего взведения взрывателя.

19.При встрече боеприпаса с целью срабатывает ударный механизм взрывателя, вызывающий детонацию воспламенительно-разрывного заряда, продукты горения которого разрывают трубку, оболочку боеприпаса, воспламеняют огнесмесь и разбрасывают ее на цели.
