НАСТАВЛЕНИЕ ПО СТРЕЛКОВОМУ ДЕЛУ 93-мм РЕАКТИВНЫЙ ПЕХОТНЫЙ ОГНЕМЕТ (РПО-А)

Пределы дальномерной шкалы от 0 до 450 м. Цена деления шкалы 20 м при дальности до цели до 200 м и цена деления шкалы 25 м при дальности до цели свыше 200 м.

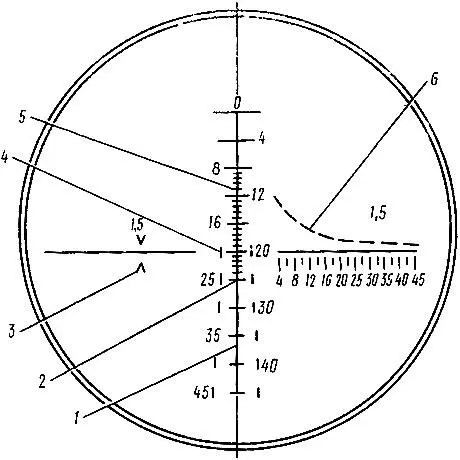

Рис. 18.Сетка оптического прицела ОПО:

1 – шкала углов наведения; 2 – риски шкалы углов наведения; 3 – угольники дальности на 200 м ; 4 – риски боковых поправок; 5 – риски; 6 – дальномерная шкала

Окуляр служит для рассматривания изображения наблюдаемого предмета и сетки.

33.При подготовке оптического прицела к работе протрите ветошью основание на прицельном устройстве от пыли и грязи.

Выньте прицел из футляра и протрите его снаружи чистой ветошью, а наружные оптические поверхности – фланелевой салфеткой, входящей в комплект изделия.

Установите прицел на посадочное место, предварительно установив рукоятку 2 (рис. 16) в крайнее левое положение. Затем поверните рукоятку в крайнее левое положение.

34.Если расстояние до цели известно, то точкой прицеливания будет точка пересечения горизонтального штриха, соответствующего расстоянию до цели, с вертикальной осью шкалы.

Прицеливание при известной ширине цели, равной 1 м, осуществляется следующим образом: перемещая огнемет с закрепленным оптическим прицелом и наблюдая в него, определите, с какой из горизонтальных рисок 2 (рис. 18) шкалы наведения сетки совмещается ширина цели. Точка пересечения выбранного горизонтального штриха с вертикальной осью шкалы будет точкой прицеливания.

Прицеливание при известной высоте цели, равной 1,5 м, осуществляется следующим образом: по дальномерной шкале 6 определите дальность до цели, для чего, перемещая огнемет с закрепленным оптическим прицелом, расположите дальномерную шкалу таким образом, чтобы нижняя точка цели лежала на горизонтальной прямой линии дальномерной шкалы, а верхняя точка лежала на пунктирной наклонной линии дальномерной шкалы. Определите, с каким из делений, расположенных под горизонтальной прямой линией дальномерной шкалы, совместится мысленно проведенная через верхнюю точку цели вертикальная линия. Цифра у совмещенного деления обозначает расстояние до цели в десятках метров. Если деление не совмещается, отсчеты следует брать приближенно.

По известной дальности необходимо выбрать точку прицеливания на шкале 1 углов наведения и совместить ее с целью.

При боковом ветре 10 м/с точку прицеливания следует перенести на рядом расположенные вертикальные риски 4 в сторону, противоположную направлению ветра.

35.Уход за оптическим прицелом осуществляется в целях его поддержания в постоянной готовности к работе.

Техническое обслуживание заключается в периодическом выполнении определенных мероприятий (осмотров, проверок и различных ремонтных работ) по уходу за прицелом, направленных на своевременное выявление и устранение неисправностей, предотвращение повреждений и преждевременного износа прицела.

Все виды технического обслуживания проводятся огнеметчиком, за которым закреплен огнеметный прицел.

При проведении технического обслуживания следует применять детали и принадлежности из состава комплекта ЗИП.

Виды и периодичность работ по техническому обслуживанию в процессе эксплуатации приведены в табл. 2.

Таблица 2

36.Контрольный осмотр включает проверку комплектности прицела, состояние комплекта ЗИП, оптики, наружных поверхностей, а также качества соединения узлов и деталей внешним осмотром.

Все узлы должны быть прочно соединены на механических деталях, не допускаются вмятины, а на оптических деталях – царапины, трещины и выколки, мешающие наблюдению и снижающие работоспособность прицела. При наличии забоин, вмятин на механических деталях, дефектов оптических деталей, ухудшающих работоспособность прицела, его необходимо сдать в ремонтную мастерскую.
