НАСТАВЛЕНИЕ ПО СТРЕЛКОВОМУ ДЕЛУ 93-мм РЕАКТИВНЫЙ ПЕХОТНЫЙ ОГНЕМЕТ (РПО-А)

Основание 11 служит для установки на огнемет оптического прицела ОПО-1 (ОПО-2) и имеет направляющие Р под ответную часть оптического прицела и упор П для ограничения его хода.

Планка состоит из корпуса 5 прицельной планки, движка 12 , наглазника 7 . Корпус планки имеет отверстия с цифрами 5, 10, 15, 20, 25, 30, 35, 40, 50, 60, соответствующими дальностям до цели 50, 100, 150, 200, 250, 300, 350, 400, 500, 600 м.

Рис. 4.Прицельное приспособление в боевом положении:

1 – скоба мушки; 2 – мушка; 3 – кронштейн мушки; 4 – передний бандаж с рукояткой; 5 – корпус прицельной планки; 6 – прицельная планка; 7 – наглазник; 8 – корпус; 9 – пружина планки; 10 – ось планки; 11 – основание; 12 – движок; 13 – пружинящий выступ; П – упор; Р – направляющие

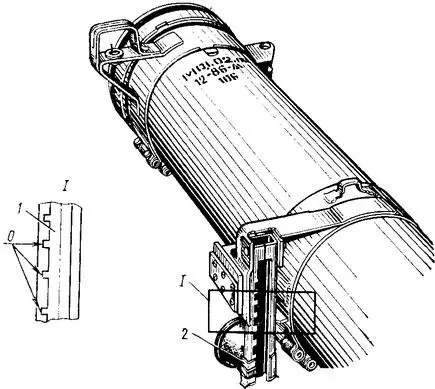

Рис. 5.Прицельное приспособление в походном положении:

1 – прицельная планка; 2 – наглазник; О – паз планки

Движок предназначен для фиксированной установки наглазника напротив отверстия с корпусе планки, соответствующего выбранной дальности до цели.

Движок фиксируется пружинящим выступом 13 в пазах планки.

Наглазник 7 изготовлен из резины, служит для ограничения поля зрения.

Передний бандаж 4 (рис. 4) предназначен для установки на нем мушки 2 , кронштейна 3 мушки, скобы 1 мушки и передней рукоятки.

Передняя рукоятка (рис. 6) предназначена для удержания огнемета при прицеливании и производстве выстрела.

Передняя рукоятка 1 прижата к контейнеру огнемета и подпружинена пружиной 2 . При нажатии на сферическую головку 3 под действием пружины 2 она откидывается и фиксируется в боевом положении. Для перевода из боевого положения в походное следует нажать на сферическую головку 3 и прижать рукоятку к контейнеру.

8.Передний и задний бандажи (герметизирующие узлы) предназначены для герметизации внутренней полости трубы 3 (рис. 1) контейнера. К ним относятся крышки 1 , которые поджимаются к концам трубы армированными гайками 2 .

9.Ремень служит для переноски огнемета и вьюка.

Ремень имеет скобу для его удлинения или укорочения и петлю для переноски автомата.

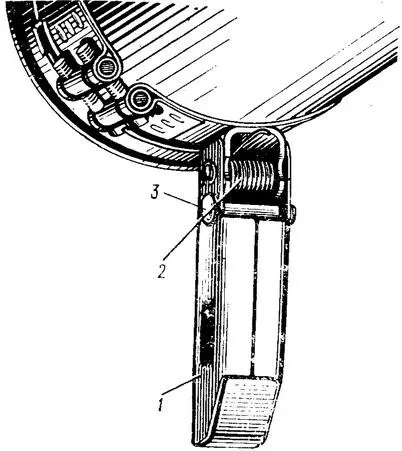

Рис. 6.Передняя рукоятка:

1 – рукоятка; 2 – пружина; 3 – сферическая головка

10.Узлы соединения огнеметов во вьюк предназначены для жесткого соединения двух огнеметов между собой.

Узел соединения во вьюк по передним бандажам состоит из кронштейна 1 (рис. 7, а ) с отверстиями Э и чеки 2 .

Рис. 7.Узел соединения огнемета во вьюк ( а – по передним бандажам контейнера; б – по задним бандажам контейнера):

1 – кронштейн; 2 – чека; 3 – кольцо; Э – отверстия; Ц – выступ

Узел соединения во вьюк по задним бандажам состоит из кронштейна 1 (рис. 7, б ) и чеки 2 .

Чеки устанавливаются в отверстия Э совмещенных кронштейнов. Чеки имеют выступы Ц для предотвращения выпадения их из отверстий. Выступ Ц имеет прорезь, лыску и задний конус для облегчения установки в отверстия.

Кольца 3 служат для удаления чек из отверстий.

11.Боеприпас предназначен для поражения цели. Он представляет собой оперенный артиллерийский снаряд, проворачивающийся в полете. Боеприпас состоит из капсулы 4 (рис. 8), заполненной огнесмесью 1 , взрывателя 3 и блока 2 таблеток воспламенительно-разрывного заряда.

Капсула представляет собой тонкостенный стакан, закрытый крышкой 8 . На крышке закреплен обтекатель 7 .

На донную часть капсулы навернут репер 6 , который предназначен для стабилизации и проворачивания оболочки в полете установленными под углом крыльями 5 .

Взрыватель донный, инерционного действия, полупредохранительного типа, с пиротехническими замедлителями дальности взведения. Он предназначен для инициирования воспламенительно-разрывного заряда.

Воспламенительно-разрывной заряд предназначен для разброса и воспламенения огнесмеси.
