Боевой патрон и обойма(рис. 19)

Боевой патрон состоит из: гильзы, капсюля, заряда пороха и пули .

Гильза из латуни с дульцем для пули; гильза служит помещением для заряда пороха. На заднем конце гильзы — шляпка с кольцевой заточкой , за которую зацепляется своим зацепом выбрасыватель. Гильза на шляпке имеет гнездо для помещения капсюля. В центре гнезда помещается наковальня и 2 затравочных отверстия , через которые к пороху проходит искра от разбитого капсюля.

Капсюль — также из латуни, имеет вид чашечки. В нее насыпается взрывчатое вещество (обыкновенно гремучая ртуть), которое накрывается тонким оловянным кружком.

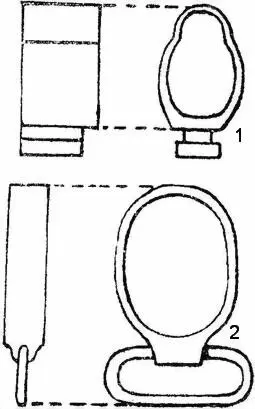

Рис. 18. Прибор:

1 — верхнее ложевое кольцо, 2 — нижнее ложевое кольцо с антабкою.

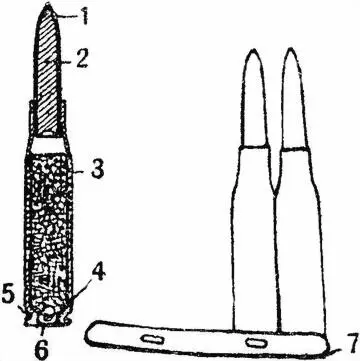

Рис. 19. Боевой патрон и обойма:

1 — оболочка, 2 — сердечник, 3 — порох, 4 — затравочное отверстие, 5 — желобок, 6 — капсюль, 7 — обойма.

Заряд состоит из квадратных пластинок бездымного пироксилинового пороха.

Пуля имеет свинцовый сердечник и мельхиоровую оболочку .

В гильзе пуля закрепляется обжимкой и кернением. Патроны собраны по 5 в пластинчатую обойму, вставляемую в поперечные пазы ствольной коробки для удобства заполнения магазина патронами.

МАЛАЯ РАЗБОРКА

Для чистки и осмотра канала ствола производится малая разборка в следующем порядке:

а) отомкнуть штык, если он примкнут, для чего, поставив винтовку прикладом на землю, большим пальцем правой руки нажать пружинную защелку и сдвинуть штык вверх;

б) отделить шомпол: нажать большим пальцем левой руки на пружинную защелку верхнего ложевого кольца и, взявшись большим и указательным пальцами правой руки за головку шомпола, вывинтить его и вытянуть кверху;

в) вынуть затвор с покрышкой из ствольной коробки, положив винтовку на что-либо и повернув рукоятку затвора налево, откинуть затвор на полный ход назад; поддерживая винтовку левой рукой снизу у скобы, большим пальцем левой руки оттянуть затворную задержку влево; правой рукой вынуть затвор с покрышкой из ствольной коробки.

Для сборки поступать обратным порядком, а именно:

а) вложить затвор с покрышкой в канал ствольной коробки, наблюдая, чтобы покрышка своими загибами вошла в соответствующие пазы ствольной коробки, и закрыть затвор, предварительно утопив пальцем задний конец его подавателя (иначе затвор упрется в подаватель и не продвинется вперед);

б) спустить курок;

в) вставить и завинтить шомпол, наблюдая, чтобы пружина верхнего ложевого кольца заскочила в заточку шомпола;

г) примкнуть штык, если нужно.

Затвор при малой разборке разбирается лишь в том случае, если появляется надобность вычистить его части и для замены частей при поломках.

РАЗБОРКА И СБОРКА ЗАТВОРА

Порядок разборки затвора:

а) снять затворную покрышку ;

б) отделить муфту : держа затвор в левой руке, ладонью правой руки нажать на муфту и повернуть муфту направо; ослабляя давление правой руки на муфту, снять ее;

в) вынуть ударник с боевой пружиной из канала стебля затвора;

г) отделить боевую пружину от ударника;

д) отделить выбрасыватель , для чего повернуть выбрасыватель направо, закрыть им продолговатое окно стебля затвора и, нажимая на задний конец (пружинную часть) выбрасывателя, отделить его от стебля затвора.

Для сборки затвора :

а) вставить выбрасыватель , для чего: повернуть кольцо выступом против продолговатого окна стебля затвора, наложить выбрасыватель пазом против выступа кольца и, прижимая левой рукой пружинную часть выбрасывателя к стеблю затвора, правой рукой продвинуть выбрасыватель назад, затем повернуть выбрасыватель влево и поставить его против боевого выступа;

б) вложить боевую пружину в канал ударника;

в) вложить ударник в канал стебля затвора боевым взводом в малый выем;

г) держа затвор в левой руке, вставить муфту (указателем против рукоятки затвора) в канал стебля затвора и повернуть ее налево до отказа;

д) надеть на затвор покрышку .

Полная разборка составляет продолжение малой. Она производится лишь в случаях особой необходимости: при поломке частей, намокании винтовки и прочих серьезных случаях.
