в) перемычку с двумя пазами для вставления обоймы с патронами при заряжании;

г) коленчатый вырез для рукоятки затвора;

д) 2 продольных паза для загибов покрышки затвора;

е) упор (снизу коробки) для удержания при выстреле ствола от движения в ложе с завинтованным гнездом для винта упора ;

ж) нижнее окно для прохода патронов из магазинной в ствольную коробку;

з) ушки для прикрепления спускового механизма;

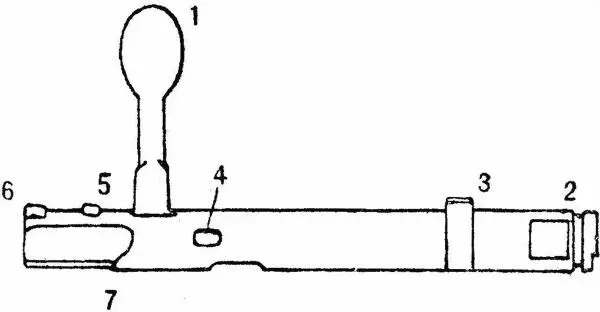

Рис. 5. Стебель затвора:

1 — рукоятка, 2 — боевой выступ, 3- кольцо, 4 — выем, 5 — сосок, 6 — венчик, 7 — окно.

и) коленчатый паз (в хвосте) для предохранительного выступа соединительной муфты.

Внутри ствольная коробка имеет:

а) канал для помещения затвора;

б) продольные пазы для направления движения затвора;

в) кольцевые пазы для захождения для захождения боевых выступов затвора;

г) щель для спускового механизма;

д) щель (с левой стороны) для затворной задержки с отражателем;

е) коленчатый паз для предохранительного выступа затвора.

Хвост ствольной коробки прикрепляется к ствольной коробке посредством квадратного гнезда . В хвосте имеется дыра для хвостового винта .

Затворная задержка с отражателем помещается с левой стороны в приливе ствольной коробки. При движении затвора назад в нее упирается выступ стебля затвора.

Запирающий механизм с ударным и выбрасывающим приспособлениями (затвор)(рис. 5 и 6)

Запирание ствола происходит вхождением боевых выступов боевой личинки затвора в кольцевой паз ствольной коробки и упором задних плоскостей их в опорные плоскости кольцевого паза.

Затвор служит для досылания патронов в патронник, запирания канала ствола при выстреле, производства выстрела и выбрасывания стреляной гильзы из патронника.

Затвор состоит из: стебля с кольцом для выбрасывателя, выбрасывателя, затворной трубки (муфты) ударника, боевой пружины и покрышки .

Стебель составляет основу затвора. Он снабжен рукояткою для действия затвором.

Впереди стебля имеются:

а) чашечка с венчиком для упора в шляпку гильзы; канал для прохода бойка ударника и 2 боевых выступа , которые входят в кольцевые пазы ствольной коробки и при выстреле прочно запирают канал ствола и не позволяют газам прорваться назад; в левом выступе сделан вырез для прохода отражателя;

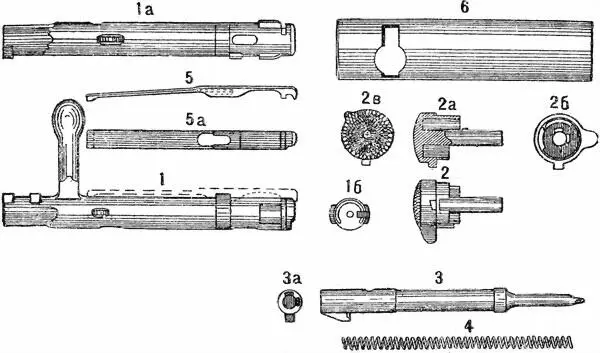

Рис. 6. Части затвора:

1, 1а, 1б — стебель затвора, 2, 2а, 2б, 2в — соединительная муфта, 3, 3а — ударник, 4 — боевая пружина, 5, 5а — выбрасыватель, 6 — покрышка.

б) кольцо выбрасывателя укреплено на стебле в особом кольцевом пазу при помощи загнутых концов;

в) выступ для удержания затвора в ствольной коробке при его отодвигании назад;

г) продолговатое окно для выхода газов в случае прорыва их через капсюль;

д) два выема для предохранительного стержня спускового рычага.

В задней части стебля имеются: окно для боевого взвода ударника, венчик для соединения с затворной трубкой, сосок для устранения открывания затвора при постановке его на предохранительный взвод и канал для помещения ударника с боевой пружиной.

Выбрасыватель (рис. 7) — упругая пластинка с зацепом, служит для извлечения гильз из патронника. Он прикреплен посредством паза к кольцу на стебле затвора.

Рис. 7. Выбрасыватель:

1 — зацеп, 2 — паз.

Ударник служит для разбивания капсюля патрона.

Муфта (рис. 8) для соединения частей затвора и установки на предохранительный взвод; она состоит из шляпки и стержня .

На шляпке имеются: указатель , по которому можно судить, поставлен ли ударник на боевой и предохранительный взвод, предохранительный выступ для постановки ударника на предохранительный взвод и на стержне небольшой выступ, который служит предохранительным взводом .

Ударник (рис. 9) представляет собой круглый стержень с бойком на переднем конце для удара по капсюлю, венчиком — для направления движения в канале стебля затвора, каналом внутри для боевой пружины и двумя пазами для прохода предохранительного взвода затворной трубки. Снизу в заднем конце имеется выступ (боевой взвод), служащий для удержания ударника во взведенном положении на шептале спускового крючка.
