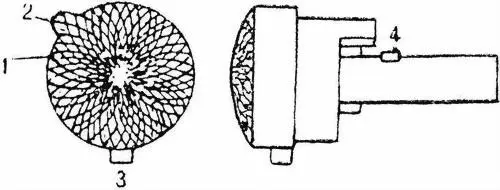

Рис. 8. Муфта:

1 — шляпка, 2 — указатель, 3 — предохранительный выступ, 4 — предохранительный взвод.

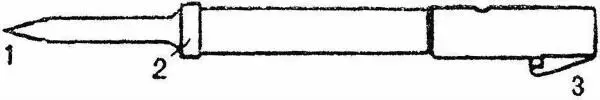

Рис. 9. Ударник:

1 — боек, 2 — венчик, 3 — боевой взвод.

Боевая пружина (рис. 10) служит для сообщения быстрого движения ударнику, необходимого для удара по капсюлю.

Рис. 10. Боевая пружина.

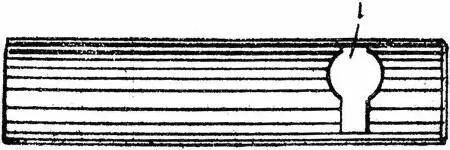

Покрышка затвора (рис. 11) надета вырезом на затвор; двигается вместе с затвором в пазах ствольной коробки и предохраняет его от загрязнения.

Рис. 10. Покрышка затвора:

1 — окно.

Спусковой механизм(рис. 12)

Спусковой механизм служит для приведения в действие ударного приспособления при производстве выстрела. Его составляют:

а) спусковой крючок с осью;

б) спусковой рычаг с шепталом для удержания курка на боевом взводе;

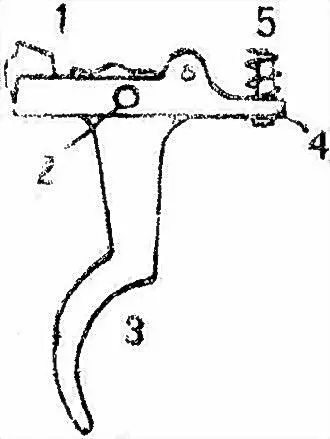

Рис. 12. Спусковой механизм:

1 — шептало, 2 — ось, 3 — спусковой крючок, 4 — спусковая пружина, 5 — предохранительный стержень.

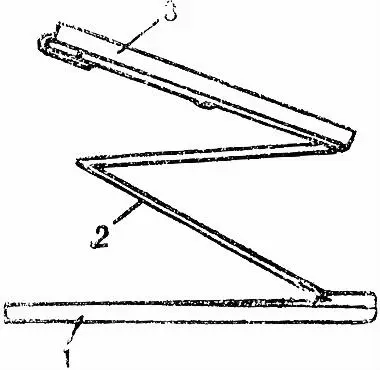

Рис. 13. Подающий механизм:

1 — крышка, 2 — пружина, 3 — подаватель.

в) предохранительный стержень для устранения возможности выстрела при не вполне закрытом затворе;

г) спусковая пружина удерживает шептало в поднятом положении; спусковой механизм прикрепляется к ствольной коробке посредством ушков на спусковом рычаге и шпильки, служащей осью вращения спускового рычага, причем шептало спускового рычага входит в щель ствольной коробки.

Магазин

Магазин служит для помещения запаса очередных патронов и подающего механизма.

Его составляют: магазинная коробка с крышкой для закрывания магазина и подающий механизм (рис. 13) для подачи патронов из магазинной коробки в ствольную.

Магазинная коробка (рис. 14) задней своей частью составляет одно целое со спусковой скобой .

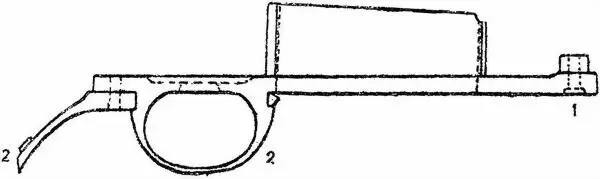

Рис. 14. Магазинная коробка:

1 — передний выступ, 2 — спусковая скоба, 3 — спусковая планка.

Спусковая скоба служит для предохранения спускового крючка от нечаянного нажатия.

Спусковая скоба имеет:

а) окно для помещения магазина;

б) щель для прохода хвоста спускового крючка;

в) защелку , удерживающую крышку магазина в закрытом положении.

Ложа(рис. 15)

Ложа — ореховая. Ложа служит для соединения всех частей винтовки и для действия винтовкой при производстве выстрела и нанесении удара штыком. Она имеет: цевье, шейку и приклад.

Рис. 15. Ложи и приклад:

1 — приклад, 2 — шейка, 3 — цевье, 4 — ложевая прокладка, 5 — затыльник.

Ствольная накладка(рис. 16)

Ствольная накладка прикрывает ствол сверху. Она служит для предохранения рук от ожога нагретым стволом при стрельбе.

Рис. 16. Ствольная накладка.

Штык-кинжал(рис. 17)

Штык служит для того, чтобы колоть им в бою. Он состоит из: клинка; перекрестья , которым штык насаживается на ствол и с помощью которого винтовки составляются в козлы; рукоятки с пружинной защелкой, которая скрепляет штык с верхним ложевым кольцом.

Штык носится на поясном ремне в металлической ножне.

Рис. 17. Штык:

1 — клинок, 2 — перекрестье, 3 — рукоятка, 4 — защелка, 5 — ножна.

Шомпол

Шомпол служит для чистки канала ствола винтовки.

Прибор(рис. 18)

Прибор служит для скрепления частей винтовки и для удобства при переноске. Прибор составляют: 2 ложевых кольца для соединения ствола и ствольной накладки с ложею; антабки для ружейного ремня; 2 пружины ложевых колец для удержания колец, а верхняя и для удержания шомпола; затылок; 2 скрепляющие планки с винтом; 2 соединительных винта ( хвостовой и упора ).
