Автоматический спуск 1 (рис. 29) удерживает курок на боевом взводе при автоматической стрельбе. Автоматический спуск имеет головку а , на которую нажимает размыкатель автоматического спуска после запирания затвора, срез б , на котором удерживается боевой взвод курка, отверстие в для оси автоматического спуска 2 и гнездо ж (рис. 21) для пружины автоматического спуска 3 (рис. 29), которая заставляет автоматический спуск прижиматься к курку.

4. Ложа со ствольной накладкой и кожухом

Ложа (рис. 30) служит для соединения частей карабина и удобства действия им. Она состоит из цевья а , шейки б и приклада в .

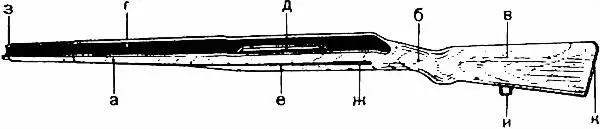

Рис. 30. Ложа:

а — цевье, б — шейка, в — приклад, г — жолоб цевья, д — окно для магазина, е — канавка для шомпола, ж — гнездо для головки шомпола, з — вырез для трубки ствола, и — антабка, к — затылок.

Цевье имеет жолоб г различного сечения, в котором помещается ствол с коробкой, окно д для магазина и ударно-спускового механизма, канавку е для шомпола с гнездом ж для головки шомпола, паз для пружины ложевого кольца и отверстие для гайки пружины ложевого кольца (на рисунке не показана).

В переднем конце цевья имеется полукруглый вырез з для соединения с трубкой ствола.

В заднем конце нижнего выреза цевья имеется гнездо, в котором помещается пружина спусковой скобы (на рисунке не показано).

Шейка б служит для удобства держания карабина при стрельбе

В прикладе сбоку имеется выем для привинчивания антабки и .

Сзади к прикладу для придания прочности и предупреждения отколов привинчен затылок к с загнутыми краями для охвата заднего обреза приклада.

Ствольная накладка (рис. 31) предохраняет руки стрелка от ожогов при нагреве ствола и закрывает шток и толкатель затвора, предохраняя их от повреждения и загрязнения.

Сзади в ствольной накладке имеются вырез а , в который входит основание прицельной колодки, и ушки б , входящие в полукруглый вырез коробки.

В передней части ствольной накладки имеется полукруглый срез в , на который надевается кожух.

Для предохранения от раскалывания ствольная накладка укреплена медным навинтованным штифтом ствольной накладки 1 .

Кожух (рис. 32) служит для прикрытия газовых путей карабина и удержания ствольной накладки. В передней части кожуха имеются вырезы а для соединения с трубкой ствола. Отверстия б служат для лучшего обмена воздуха при нагреве ствола.

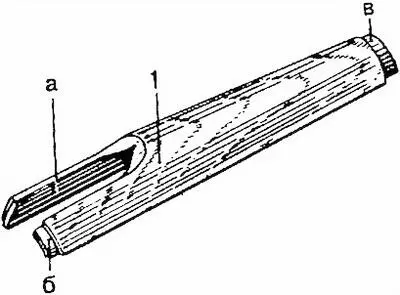

Рис. 31. Ствольная накладка:

а — вырез для прицельной колодки, б — ушки для соединения с коробкой, в — срез для кожуха, 1 — штифт ствольной накладки.

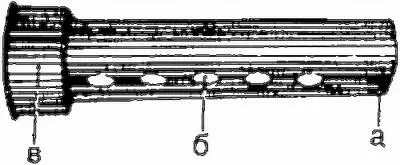

Рис. 32. Кожух:

а — вырез для соединения с трубкой ствола, б — отверстия для обмена воздуха, в — уширение для ствольной накладки.

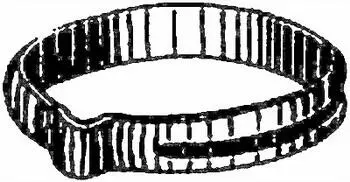

Рис. 33. Ложевое кольцо

Задняя часть кожуха в расширена для надевания кожуха на ствольную накладку. На ствольной накладке кожух укрепляется при помощи ложевого кольца.

Ложевое кольцо (рис. 33) служит для соединения ствольной накладки и кожуха с ложей. Оно пружинное, разрезное и удерживается на месте своей пружиной.

5. Магазин

Магазин служит для помещения патронов и подачи их под затвор во время стрельбы. Магазин двухрядный, на 10 патронов.

Магазин состоит (рис. 34) из коробки магазина 1 , подавателя 2 , пружины магазина 3 и крышки магазина 4 с пружиной крышки 5 .

Коробка магазина снизу закрыта крышкой, удерживаемой пружиной. Спереди в коробке магазина имеется выступ а , которым она ложится на площадку коробки, а сзади выступ б , за который заскакивает защелка магазина при вставлении магазина в окно коробки.

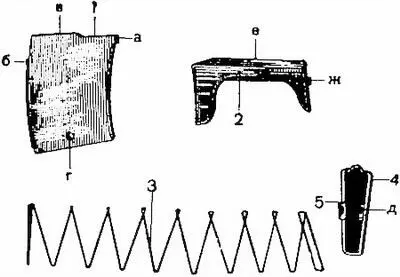

Рис. 34. Детали магазина:

1 — коробка магазина, а — выступ передний, б — выступ задний, в — закраина коробки, г — отверстия для защелки пружины, 2 — подаватель, е — гребень, ж — выступ для останова затвора, 3 — пружина магазина, 4 — крышка магазина, 5 — пружина крышки, д — защелки пружины крышки.
