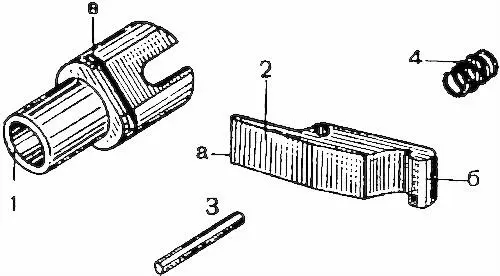

Рис. 14. Втулка коробки и защелка спусковой скобы:

1 — втулка коробки, в — паз для защелки спусковой скобы, 2 — защелка спусковой скобы, 3 — ось защелки, 4 — пружина защелки.

Действие защелки . Если подать вперед втулку коробки, то вместе с ней двинется вперед и верхний конец а защелки спусковой скобы, а зуб б пойдет назад, сжав пружину 4 и выйдя из сцепления со спусковой скобой, тем самым освободив ее.

2. Запирающий механизм

Запирающий механизм состоит из стебля затвора (рис. 15) и затвора (рис. 16). В свою очередь в затворе собираются ударное и выбрасывающее приспособления. К запирающему механизму также относятся возвратная пружина и крышка коробки.

Стебель затвора служит для отпирания и запирания затвора (рис. 15). Стебель затвора имеет продольный полукруглый жолоб а для помещения затвора, рукоятку б для ручного заряжания, симметрично расположенные вырезы в , в которые входят ромбовидные выступы г (рис. 16) затвора, продольные выступы д справа и слева для направления стебля затвора при его движении в продольных пазах коробки, полукруглый гребень е , с каналом ж внутри для помещения возвратной пружины и с левой стороны выступ (на рисунке не показан) для утапливания размыкателя автоматического спуска.

Рис. 15. Стебель затвора:

а — жолоб затвора, б — рукоятка, в — вырез, д — продольные выступы, е — гребень, ж — канал для возвратной пружины.

Рис. 16. Затвор:

г — ромбовидные выступы, з — боевой выступ, и — выбрасыватель, к — ударник, л — штифт ударника.

Затвор служит для отпирания и запирания канала ствола. Затвор имеет справа и слева ромбовидные выступы г для соединения со стеблем затвора и сзади боевой выступ з , скошенный книзу, предназначенный для запирания канала ствола при выстреле. Сбоку слева во всю длину затвора проходит паз (на рисунке не показан) с полукруглой выемкой на заднем конце для прохода зуба отражателя. Справа сбоку имеется гнездо для выбрасывающего приспособления и .

Передняя стенка затвора представляет чашечку с венчиком для шляпки патрона. В центре чашечки имеется отверстие для выхода бойка ударника.

Внутри затвора имеется канал для помещения ударника к с пружиной ударника. От выскакивания назад ударник удерживается штифтом ударника л , вставленным в отверстие в задней части затвора.

Ударное приспособление состоит из ударника, пружины ударника и штифта ударника.

Ударник (рис. 17) служит для разбивания капсюля патрона. Он представляет стержень, составляющий одно целое с бойком д .

Рис. 17. Ударник:

д — боек, в — вырез для штифта, а — закраина для упора пружины, б — закраина для ограничения выхода бойка ударника, г — срез для сборки ударного приспособления.

Ударник имеет кольцевую закраину а для упора пружины ударника, кольцевую закраину б для ограничения выхода бойка при ударе, вырез в для прохода штифта ударника и срез г для направления ударника при сборке.

На ударник надета пружина ударника.

Рис. 18. Выбрасыватель:

1 — выбрасыватель, а — зацеп, б — скос, в — выточка для упора пружины, 2 — пружина выбрасывателя, 3 — упор пружины, г — головка упора пружины.

Пружина ударника служит для возвращения ударника назад после удара бойком по капсюлю патрона. Пружина ударника одним концом упирается в стенку затвора, а другим в кольцевую выточку ударника.

Выбрасывающее приспособление служит для извлечения гильзы (патрона) из канала ствола и состоит (рис. 18) из выбрасывателя 1 , пружины выбрасывателя 2 и упора пружины выбрасывателя.

Выбрасыватель имеет зацеп а для захватывания за закраину гильзы, скос б для захода в соответствующий вырез в затворе и кольцевую выточку в для упора пружины выбрасывателя.
