Рис. 11. Коробка (вид снизу):

м — окно магазина, н — выступы для упора стенок магазина, р — выточка для ствольной коробки, и — паз размыкателя автоматического спуска, т — ушки для штифта упора затвора, у — ушки для цапф спусковой скобы, ф — прилив, х — окно для защелки спусковой скобы, ц — отверстие для оси защелки, ч — гнездо для цапф спусковой скобы.

Снизу в средней части коробки имеются ушки у с гнездами ч для цапф спусковой скобы. В задней части коробки снизу имеется прилив ф с окном х , в котором помещается защелка спусковой скобы с пружиной защелки. В правой и левой стенках коробки имеется отверстие ц для оси защелки спусковой скобы.

Рис. 12. Отражатель и останов затвора:

1 — отражатель, а — отражающий зуб, б — гнездо для останова затвора, 2 — штифт отражателя, 3 — останов затвора, а — бортики для упора пружины останова затвора, б — окно для отражателя, 4 — пружина останова затвора, 5 — размыкатель автоматического спуска.

Отражатель (рис. 12) служит для отражения стреляных гильз. Отражатель 1 плотно вставлен в вертикальный паз в коробке, где закреплен штифтом 2 . При отходе затвора после выстрела назад отражающий зуб а отражателя проходит в пазу затвора и, ударяя в край дна стреляной гильзы, отражает ее вправо и вперед.

В средней части отражателя имеется гнездо б , в котором помещается останов затвора 3 с пружиной 4 .

Останов затвора 3 (рис. 12) удерживает затвор в заднем положении при израсходовании всех патронов в магазине. При закрытом затворе останов затвора утоплен в гнезде корпуса отражателя пружиной останова затвора, которая одновременно упирается в бортики а останова и в верхнюю и нижнюю грани окна б отражателя.

При израсходовании патронов подаватель магазина поднимается и давит выступом, имеющимся на его задней плоскости, на выступ б останова затвора, выходящий в окно для магазина, и заставляет его подниматься вверх. Отошедший назад затвор, возвращаясь вперед, упирается в останов и задерживается.

Размыкатель автоматического спуска 5 представляет собой коленчатый рычажок, который помещается в гнезде коробки и удерживается в нем пальцем, имеющимся на задней стенке корпуса отражателя.

Назначение размыкателя — надавливать на автоматический спуск, чтобы освободить курок.

Размыкатель своей длинной ножкой а соприкасается с автоматическим спуском и его пружиной выдвигается вверх из ствольной коробки. Когда стебель затвора дойдет до своего переднего положения, он своим выступом нажимает на короткую ножку б размыкателя и утапливает его. Когда размыкатель утоплен, он надавливает на автоматический спуск и выводит из сцепления с ним курок.

Втулка коробки 1 (рис. 13) собирается в задней части коробки. Ее назначение — воспринимать удар затвора при его отходе в заднее положение и запирать в собранной винтовке коробку со спусковой скобой.

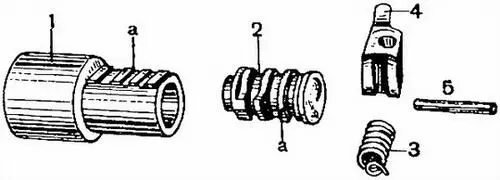

Рис. 13. Втулка коробки и запор втулки:

1 — втулка коробка, а — витки для сцепления с запором втулки, 2 — запор втулки, 3 — пружина запора втулки, 4 — упор затвора, 5 — штифт упора запора.

Втулка коробки удерживается от вращения в гнезде коробки запором втулки 2 , который своими витками а входит в витки а втулки коробки. Чтобы отпереть или запереть втулку, нужно запор втулки повернуть за флажок (на рисунке не показано) на 90° и расцепить его витки с витками втулки коробки.

Запор втулки в свою очередь удерживается от произвольного вращения в своем гнезде коробки пружиной запора втулки 3 , которая нажимает на него сверху. Пружина удерживается от выпадения упором запора 4 , сидящем на штифте упора запора 5 .

Защелка спусковой скобы 2 (рис. 14) помещается между ножками заднего нижнего прилива коробки и удерживается осью защелки 3 . Ее назначение — соединять коробку со спусковой скобой в собранном карабине.

Защелка спусковой скобы своим верхним концом а входит в паз в втулки коробки, а нижним зубом б в вырез 23 заднего прилива спусковой скобы (рис. 22). Нижний конец защелки спусковой скобы все время выталкивается пружиной защелки спусковой скобы 4 для того, чтобы зуб б входил в вырез заднего прилива спусковой скобы. Пружина защелки спусковой скобы помещается между защелкой спусковой скобы и стенкой коробки.
