С боков в коробке магазина имеются отверстия г , куда заскакивают защелки д пружины крышки магазина. В коробке расположен подаватель, направляемый при движении своими стенками и подающий под действием пружины магазина патроны вверх до упора в закраины магазина. В шахматном порядке патроны размещаются гребнем е подавателя.

На задней стенке подавателя имеется выступ ж , который поднимает останов затвора при израсходовании патронов в магазине.

6. Штык с ножнами

Штык (рис. 35) состоит из клинка 1 , рукоятки штыка 2 , ножен 3 и ремня 4 .

Рукоятка штыка состоит из двух щечек, скрепленных 2 винтами б с гайками, упора рукоятки в и головки рукоятки.

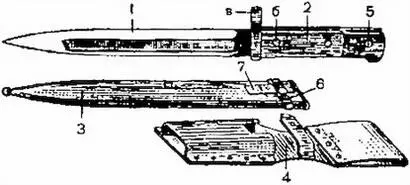

Рис. 35. Штык и ножны:

1 — клинок, 2 — рукоятка штыка, б — винты, в — упор рукоятки, 3 — ножны, 4 — ремень, 5 — защелка рукоятки, 6 — кольцо, 7 — качающаяся пластинка.

Ножны снаружи имеют кольцо 6 с качающейся пластинкой 7 , которая удерживает их на ремне при ношении штыка на поясном ремне.

7. Принадлежность [1] Принадлежность еще окончательно не установлена.

Принадлежности для чистки состоят из следующих деталей:

а) шомпола с двумя прорезями на конце для тряпок и пакли;

б) щетинного ершика для смазки деталей карабина;

в) ключа для установки газового регулятора;

г) выколотки;

д) двугорлой масленки.

1. Положение частей до заряжания

До заряжания части карабина находятся в следующем положении (рис. 36).

Газовый цилиндр, шток и толкатель затвора находятся в крайнем переднем положении. Пружина штока имеет наименьшее поджатие.

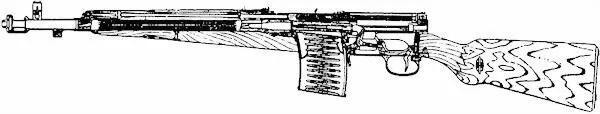

Рис. 36. Общий вид карабина в продольном разрезе — положение частей до заряжания карабина.

Затвор и стебель затвора под действием возвратной пружины находятся в крайнем переднем положении.

Затвор, опущенный задней частью относительно оси канала ствола, запирает канал ствола, упираясь в упор в коробке. Возвратная пружина наименее поджата.

Курок, освобожденный от боевого взвода, удерживается под действием боевой пружины в переднем положении и одновременно удерживает ударник. Пружина ударника сжата. Боевая пружина и пружина спусковой тяги наименее поджаты.

Магазин освобожден от патронов. Подаватель находится в крайнем верхнем положении. Пружина магазина наименее поджата.

Такое же положение части карабина занимают при хранении.

2. Работа частей при заряжании карабина

Для заряжания карабина необходимо :

1. Вынуть магазин, наполнить его патронами и снова поставить на место.

2. Установить переводчик на одиночный (флажок переводчика отвести влево) или на автоматический огонь (флажок переводчика отвести вправо).

3. Отвести затвор за рукоятку стебля в крайнее заднее положение.

4. Отпустить затвор.

Карабин готов к выстрелу. При заряжании карабина происходит следующее взаимодействие частей:

При отводе подвижных частей назад :

Стебель затвора при оттягивании назад, действуя своими вырезами на ромбовидные выступы затвора, подымает заднюю часть затвора, освобождает ее из гнезда коробки и отводит затвор назад. Канал ствола отпирается.

Затвор, двигаясь дальше вместе со стеблем затвора, взводит курок, устанавливая его на боевой взвод и сжимая боевую пружину. При отводе курка ударник под действием своей пружины отходит назад.

При своем движении назад стебель затвора сжимает возвратную пружину.

При движении подвижных частей вперед :

Стебель затвора под действием возвратной пружины двигается вперед, увлекая за собой затвор. При своем движении вперед затвор захватывает венчиком чашечки закраину патрона, вытягивает его из магазина и продвигает в патронник. Дойдя до крайнего переднего положения, затвор останавливается, и зацеп выбрасывателя в этот момент перескакивает через закраину гильзы.

Стебель затвора, продолжая движение и действуя на ромбовидные выступы затвора, опускает его заднюю часть в паз коробки, и тем самым канал ствола запирается.

Кроме того, стебель затвора своим выступом слева снизу нажимает на размыкатель автоматического спуска, который расцепляет автоматический спуск с курком. После этого курок удерживается только шепталом, и для производства выстрела следует нажать на спусковой крючок.
