Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

Рис. 16. Приемник в разобранном виде.

1 — крышка приемника, 2 — ось крышки приемника, 3 — задержка патронов, 4 — пружина задержки патронов, 5 — ось задержки, 6 — защелка, 7 — пружина защелки, 8 — винт защелки, 9 — гнеток приемника, 10 — пружина гнетка приемника, 11 — отверстие для оси 2, 12 — выточка под гнеток, 13 — отверстия для пальцев задержки патронов, 14 — пальцы задержки патронов, 15 — прилив для остановки патрона, 16 — стойка, 17 — канавки, 18 — вырез для головки защелки, 19 —паз для защелки, 20 — гнездо для винта 8, 22 — прилив для оси 5, 23 — полуовальный вырез для головки оси задержки патронов, 24 — головка оси задержки патронов, 25 — прорезь для пружины, 26 — отверстие для шплинта оси задержки патронов, 27 — головка защелки, 28 — выступы для направления защелки, 29 — отверстие с резьбой для винта, 30 — прорезь для клина рычага-отражателя, 31 — насечка, 32 — головка гнетка.

Рис. 17. Вертикальный поперечный разрез приемника.

1 — крышка приемника, 3 — задержка патронов, 5 — ось задержки патронов, 14 — пальцы задержки патронов, 15 — прилив для остановки патронов, 22 — прилив для оси 5 задержки патронов, 33 — ствол, 34 — ствольная коробка, 35 — затворная рама, 36 — основание подавателя, 37 — косой паз подавателя, 38 — пальцы подавателя, 39 — ось пальцев подавателя, 40 — пружина пальцев подавателя.

Рис. 18. Прицельное приспособление.

1 — секторное основание прицела, 2 — пружина секторного основания, 4 — вертлюг секторного основания, 5 — прицельная рамка, 6 — ходовой винт, 7 — маховик ходового винта, 8 — штифт ходового винта, 9 — ось прицельной рамки, 10 — пружина прицельной рамки, 11 — прицельный хомутик, 12 — защелка хомутика, 13 — пружина защелки, 14 — вертикальный целик, 15 — винт вертикального целика, 16 — винт прицела, 17 — гайка винта прицела, 18 — головка винта прицела, 19 — ось головки винта прицела, 20 — гнеток головки винта прицела, 21 — пружина гнетка, 22 — ушко секторного основания, 23 — отверстие для оси 9, 24 — паз для пружины 10, 25 — выступ для ограничения вращения прицельной рамки, 26 — гнезда для пяткообразных отростков, 27 — пяткообразные отростки пружины 10, 28 — окно для облегчения, 29 — отверстие для облегчения, 30 — секторный выступ, 31 — гнездо для вертлюга, 32 — отверстие для оси, 33 —полуовальная прорезь, 34 — пятка прицельной рамки, 35 — отверстие для оси 9, 36 — отверстие для винта, 37 — паз для стойки прицельной рамки, 38 — головка защелки, 39 — паз для ходового винта 6 и правой стойки прицельной рамки, 40 — отверстие для винта 15, 41 — паз для визирования на мушку, 42 — шляпка винта прицела, 43 — нарезка для соединения с гайкой 17, 44 — отверстие для оси 19, 45 — палец гайки винта прицела, 46 — стойчатая планка основания.

Рис. 19. Принадлежность.

1 — прочистка регулятора, 2 — прочистка направляющей трубки, 3 — прочистка газовой каморы, 4 — прибор для извлечения дулец разорвавшихся гильз, 5 — выколотка, 6 — комбинированный ключ, 7 — ершик, 8 — складной шомпол, 9 — отверстие для воротка, 10 — головка прочистки, 11 — внутренний стержень прибора для извлечения разорвавшихся гильз, 12 — наружный пружинный стержень прибора для извлечения разорвавшихся гильз, 13 — головка прибора для извлечения разорвавшихся гильз, 14 — гнездо для отвертывания замыкателя ствола, 15 — квадратный вырез для отвертывания пламегасителя, 16 — прилив с отверткой, 17 — гнездо для отвертывания мушки, 18 — муфта ершика, 19 — верхний составной цилиндрический стержень, 20 — средний составной цилиндрический стержень, 21 — нижний составной цилиндрический стержень, 22 — пружинное кольцо шомпола.

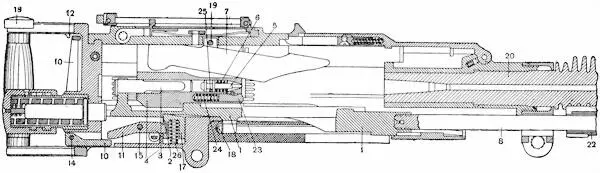

Рис. 21. Вертикальный разрез пулемета. Подвижные части занимают заднее положение (пулемет заряжен).

1 — затворная рама, 2 — боевой взвод, 3 — ударник, 4 — остов затвора, 5 — боек, 6 — пружина бойка, 7 — рычаг-отражатель, 8 — шток, 10 — спусковой рычаг, 11 — рычаг шептала, 12 — пятка предохранителя, 13 —предохранитель, 14 — ось спускового рычага, 15 — ось рычага шептала, 17 — шептало, 18 — возвратная пружина, 19 — ось рычага-отражателя, 20 — ствол, 22 — патрубок, 23 — задержка патрона, 24 — пружина задержки патрона, 25 — шпилька бойка, 26 — пружина шептала.
