Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

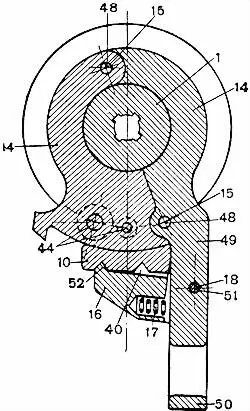

Рис. 7. Вертикальный разрез ствола по газовому регулятору.

1 — ствол, 10 — газовая камора, 14 — газовый регулятор, 15 — шпилька, 16 — защелка газового регулятора, 17 — пружина защелки, 18 — ось защелки регулятора, 40 — параллельные треугольные канавки, 44 — отверстия для прохода газов в газовом регуляторе, 48 — отверстие для соединения правой и левой половин газового регулятора, 49 — рукоятка правой половины газового регулятора, 50 — кольцо рукоятки, 51 — отверстие для оси 18 защелки регулятора, 52 — зуб защелки.

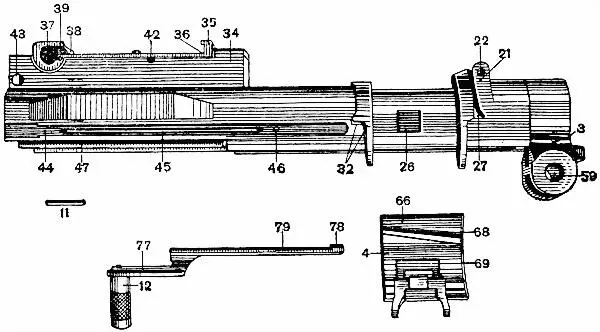

Рис. 8. Ствольная коробка.

3 — шпилька планшайбы, 4 — основание подавателя, 11 — ось рычага-отражателя, 12 — рукоятка перезаряжания, 21 — прилив, 22 — отверстие в ушке, 26 — прямоугольный вырез для зуба пальцев подавателя, 27 — фигурный прилив переднего буртика для направления ленты с патронами, 32 — фигурный вырез для облегчения, 34 — обоймовая часть ствольной коробки, 35 — зацеп, 36 — секторный вырез для основания прицела, 37 — цилиндрическое отверстие двух диаметров с прорезью, 38 — секторное ребро, 39 — отверстие для гнетка головки винта прицела, 42 — отверстие для оси рычага-отражателя, 43 — отверстие для чеки затыльника, 44 — паз для выступа корпуса рукоятки перезаряжания, 45 —полуовальная выточка для шарика-гнетка, 46 — сферическое углубление для шарика-гнетка, 47 — прямоугольный паз для соединения со спусковой коробкой, 59 — отверстие для соединения с передним движком станка, 66 — утолщенный передний выступ, 68 — кривой паз для выступа затворной рамы, 69 — выступ для движения по ствольной коробке, 77 — выступ, 78 — прямоугольный выступ для сцепления с затворной рамой, 79 — длинный узкий выступ рукоятки перезаряжания.

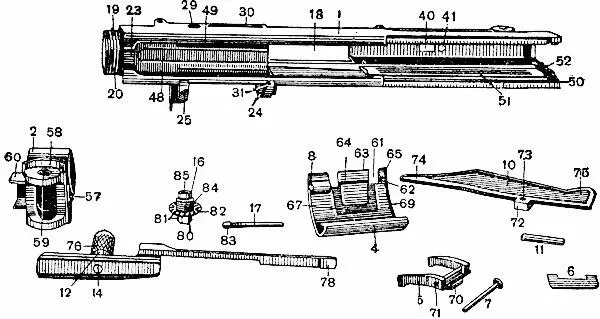

Рис. 9. Ствольная коробка в разобранном виде.

1 — собственно ствольная коробка, 2 — планшайба, 4 — основание подавателя, 5 — пальцы подавателя, 6 — пластинчатая пружина пальцев подавателя, 7 — ось пальцев подавателя, 8 — шарик-гнеток, 10 — рычаг-отражатель, 11 — ось рычага-отражателя, 12 — корпус рукоятки перезаряжания, 14 — шарик-гнеток рукоятки перезаряжания, 16 — замыкатель ствола, 17 — предохранительная пружина замыкателя ствола, 18 — прямоугольное окно коробки, 19 — винтовая нарезка на ствольной коробке, 20 — поперечная заточка под шпильку 3 (рис. 8), 23 — полукруглый паз, 24 — кольцевые пазы, 25 — параллельные буртики, 29 — цилиндрическое навинтованное отверстие под замыкатель ствола, 30 — фигурный паз двойной глубины для пружины замыкателя, 31 — прямоугольный вырез в буртиках, 40 — прямоугольное отверстие для рычага-отражателя, 41 — круглое отверстие для оси секторного основания прицела, 48 — горизонтальная площадка нижней стенки ствольной коробки, 49 — вырез для ведущих коротких ребер затворной рамы, 50 — паз для ведущих коротких ребер затворной рамы, 51 — паз для длинных ребер затворной рамы, 52 — паз для укрепления затыльника, 57 — прямоугольное отверстие для направления затворной рамы, 58 — полукруглые плечики для упора, 59 — цилиндрическое отверстие для соединения с передним движком станка, 60 — подковообразный выступ, 61 — прямоугольные вырезы, 62 — приливы, 63 — средний широкий выступ, 64 — полусферическая заточка, 65 — отверстия для оси 7, 67 — подковообразный паз, 69 — полукруглый выступ для движения по ствольной коробке, 70 — треугольный зуб для ограничения поворота пальцев подавателя, 71 — отверстие для оси 7, 72 — прямоугольный выступ, 73 — отверстие для оси 11, 74 — фигурный скос, 75 — полукруглая пятка, 76 — накатка, 78 — прямоугольный выступ для сцепления с затворной рамой, 80 — шестигранная головка, 81 — буртик, 82 — углубления (желобки), 83 — зуб предохранителя пружины 17, 84 — винтовая нарезка, 85 — гнездо цилиндрическое.

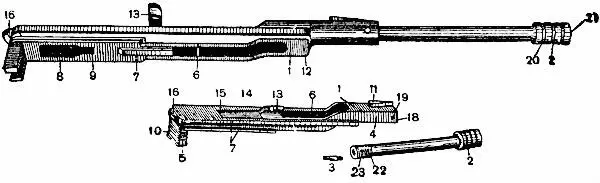

Рис. 10. Затворная рама разобранная.

1 — собственно затворная рама, 2 — газовый поршень, 3 — шпилька газового поршня, 4 — прямоугольный стержень, 5 — выступающая стойка, 6 — сквозное окно для вылета отраженных гильз, 7 — углубленная площадка, 8 — фигурное гнездо, 9 — перемычка, 10 — вырез на стойке, 11 — косой выступ, 12 — выступ для сцепления с рукояткой перезаряжания, 13 — прилив для сцепления с возвратной пружиной, 14 — прямоугольное гнездо переменного сечения, 15 — боевой взвод, 16 — выступ, 17 — ребра для сцепления со ствольной коробкой, 18 — нарезное отверстие, 19 — отверстие для шпильки газового поршня, 20 — круговые выточки, 21 — сферическая выточка, 22 — навинтованная часть для соединения с затворной рамой, 23 — отверстие для шпильки газового поршня.
