Артиллерийское Управление РККА - Руководство службы 7,62-мм станковый пулемет обр. 1939 г.

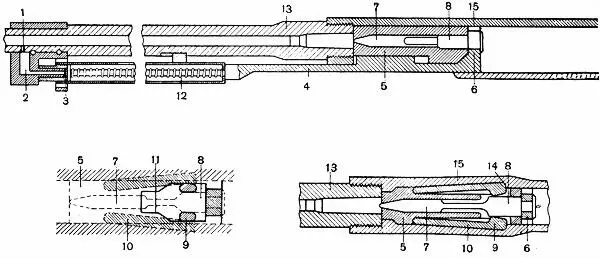

Рис. 1. Схема запирания пулемета (затвор в переднем положении).

1 — газовое отверстие, 2 — газовая камора, 3 — газовый поршень, 4 — затворная рама, 5 — затвор, 6 — стойка затворной рамы, 7 — ударник, 8 — уширенная часть ударника, 9 — утолщенный конец боевого упора, 10 — боевой упор, 11 — фигурное гнездо, 12 — возвратно-боевая пружина, 13 — ствол, 14 — вырезы для упора боевых упоров 10, 15 — ствольная коробка.

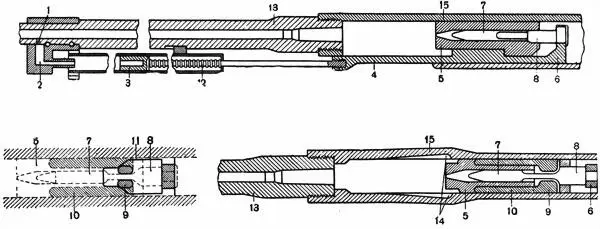

Рис. 2. Схема запирания пулемета (затвор в заднем положении).

1 — газовое отверстие в стволе, 2 — газовая камора, 3 — газовый поршень, 4 — затворная рама, 5 — затвор, 6 — стойка затворной рамы, 7 — ударник, 8 — уширенная часть ударника, 9 — утолщенный конец боевого упора, 10 — боевой упор, 11 — фигурное гнездо, 12 — возвратно-боевая пружина, 13 — ствол, 14 — вырезы для упора боевых упоров 10, 15 — ствольная коробка.

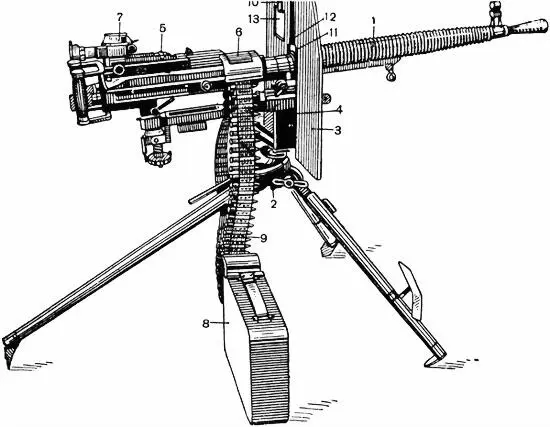

Рис. 3. Общий вид пулемета на станке. Вид справа. Станок установлен для стрельбы с колена.

1 — ствол пулемета, 2 — станок-тренога, 3 — щит, 4 — кронштейны с пазами, 5 — рамочный прицел, 6 — приемник, 7 — оптический прицел, 8 — коробка для лент с патронами, 9 — лента для патронов, 10 — рукоятка заслонки щита, 11 — упор заслонки, 12 — заслонка щита, 13 — окно для прицеливания при помощи оптического прицела.

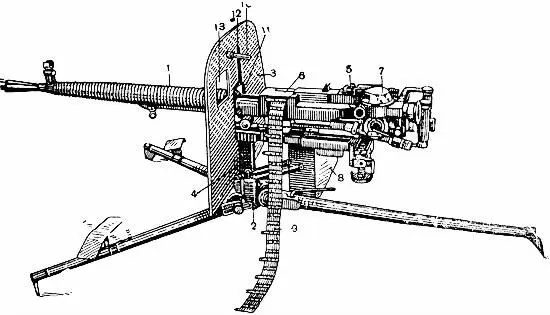

Рис. 4. Общий вид пулемета. Вид слева. Станок установлен для стрельбы лежа.

1 — ствол пулемета, 2 — станок-тренога, 3 — щит, 4 — кронштейны с пазами, 5 — рамочный прицел, 6 — приемник, 7 — оптический прицел, 8 — коробка для лент с патронами, 9 — лента для патронов, 10 — рукоятка заслонки щита, 11 — упор заслонки, 12 — заслонка щита, 13 — окно для прицеливания при помощи оптического прицела.

а

б

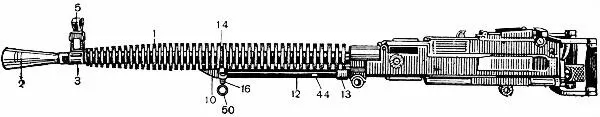

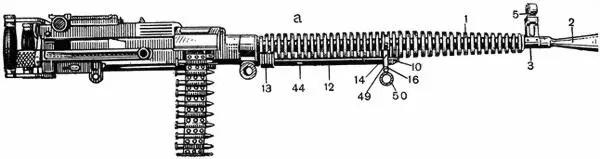

Рис. 5. Общий вид ствола пулемета.

а — вид справа, б — вид слева, 1 — ствол, 2 — пламегаситель, 3 — основание мушки, 5 — предохранитель мушки, 10 — газовая камора, 12 — направляющая трубка с патрубком, 13 — сухарь направляющей трубки, 14 — газовый регулятор, 16 — защелка газового регулятора, 44 — овальные отверстия направляющей трубки, 49 — рукоятка регулятора, 50 — кольцо рукоятки.

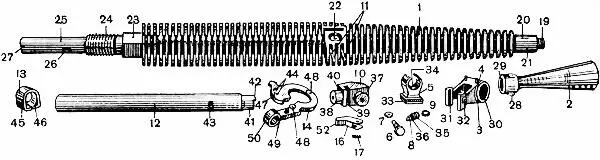

Рис. 6. Ствол в разобранном виде.

1 — собственно ствол, 2 — пламегаситель, 3 — основание мушки, 4 —шпилька основания мушки, 5 — предохранитель мушки, 6 — винт основания мушки, 7 — гайка винта основания мушки, 8 — собственно мушка, 9 — контргайка мушки, 10 — газовая камора, 11 — шпилька газовой каморы, 12 — направляющая трубка с патрубком, 13 — сухарь направляющей трубки, 14 — газовый регулятор, 16 — защелка газового регулятора, 17 — пружина защелки, 19 — винтовая нарезка дульной части, 20 — гладкая цилиндрическая часть, 21 — отверстие под шпильку основания мушки, 22 — газовое отверстие в стволе, 23 — площадка для соединения с планшайбой, 24 — прямоугольная нарезка для соединения со ствольной коробкой, 25 — цилиндрическая часть ствола, 26 — кольцевая выточка, 27 — выемка, 28 — гайка пламегасителя, 29 — срез для ключа, 30 — большое цилиндрическое отверстие, 31 — треугольные пазы, 32 — отверстие для винта, 33 — ласточкин хвост предохранителя мушки, 34 — отверстие под навинтованный конец мушки, 35 — винтовая нарезка мушки, 36 — квадратное сечение мушки под ключ, 37 — цилиндрическая часть колена газовой каморы, 38 — цилиндрическая часть газовой каморы для соединения с патрубком и направляющей трубкой, 39 — вырез для регулятора газовой каморы, 40 — параллельные треугольные канавки, 41 — выточка на направляющей трубке, 42 — выступ на направляющей трубке, 43 — овальные отверстия направляющей трубки, 44 — отверстия для прохода газов в газовом регуляторе, 45 — насечка на сухаре, 46 — прорезь на сухаре, 47 — выступ на левой половине регулятора, 48 — отверстия для соединения правой и левой половин газового регулятора, 49 — рукоятка на правой половине газового регулятора, 50 — кольцо рукоятки регулятора, 52 — зуб защелки.
