– предкамерное смесеобразование предусматривает наличие предкамеры, расположенной в крышке цилиндров. Она соединяется с основной камерой сгорания небольшими каналами с диаметрами не более 1% от диаметра поршня. Объем предкамеры составляет до 30% общего объема камер. По форме она может быть овальной, цилиндрической или сферической;

– вихрекамерное смесеобразование происходит за счет вихревых потоков воздуха, что дает возможность максимально смешать топливный заряд с воздухом даже при невысоком давлении его подачи в камеру сгорания. Для такого смесеобразования необходима раздельная камера, состоящая из двух частей: вихревой и основной. На такте сжатия воздух из основной камеры вытесняется в вихревую, которая имеет сферическую или цилиндрическую форму. Поток воздуха создает вихревые движения, двигаясь по кругу, а в это время из форсунки под давлением до 12 МПа подается заряд топлива. Поскольку воздушная волна находится в движении, капли равномерно распределяются по всему ее объему.

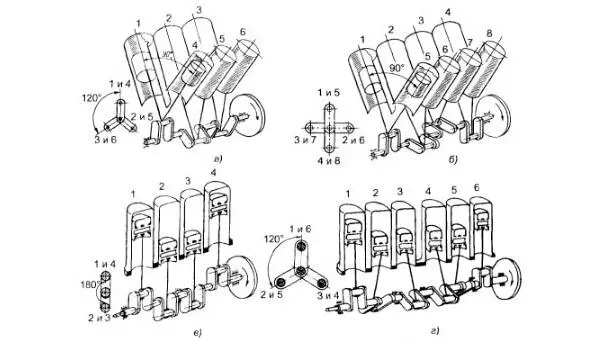

Примеры расположения цилиндров двигателей:

а – четырехлистный V образный шести цилиндровый; б – четырехтактный V образный восьми цилиндровый; в – четырехтактный рядный четырех цилиндровый; г – четырехтактный рядный шести цилиндровый.

Одноцилиндровый четырехтактный двигатель имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота – за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов – замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.

Повышения равномерности работы двигателя можно добиться увеличением числа цилиндров, так как при этом может быть увеличено число рабочих ходов, приходящихся на один оборот коленчатого вала.

Дизельные двигатели отличаются не только строением камеры сгорания, но и количеством цилиндров и их взаимным расположением. Понятно, что чем больше цилиндров, тем мощнее двигатель и тем он больше по размерам. Разные варианты компоновки позволяют уменьшить его габариты. В зависимости от расположения цилиндров двигатели могут быть:

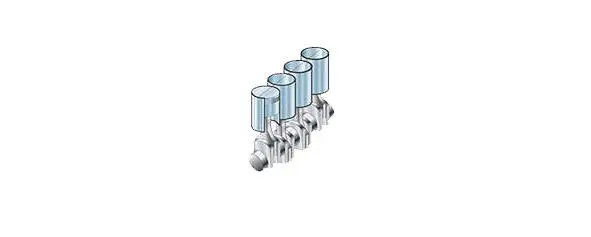

1. Рядный.

Все цилиндры располагаются в ряд. Такая конструкция двигателей самая простая, детали к ним имеют несложную технологию производства.

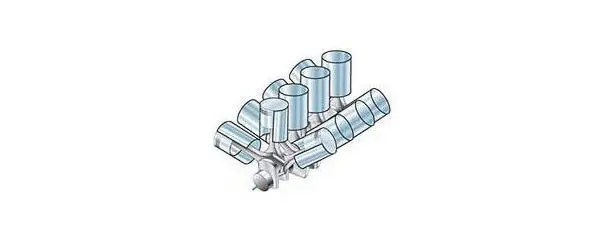

2. V-образныйдвигатель.

Цилиндры в таком двигателе расставлены в форме буквы V, в двух плоскостях, двумя рядами под углом 60 0 или 90 0. Образовавшийся между ними угол – это угол развала. Плюсом такого двигателя является мощность. Его габариты могут быть уменьшены за счет смещения в развал других важных компонентов. Его длина меньше, а ширина больше. Но из-за сложности таких конструкций бывает непросто определить центр их тяжести.

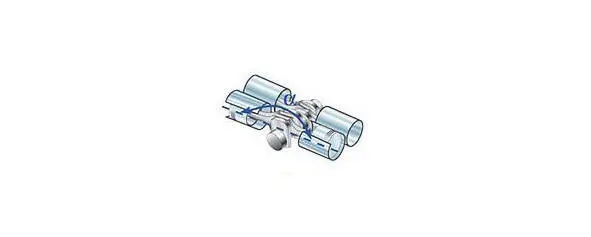

3. Оппозитные двигатели (маркировка В) .

Они относительно уравновешены, для уменьшения вибрации все элементы располагают симметрично. Их конструктивная особенность – центральное крепление вала на жестком блоке. Это так же влияет на степень вибрации. Угол развала составляет 180 0.

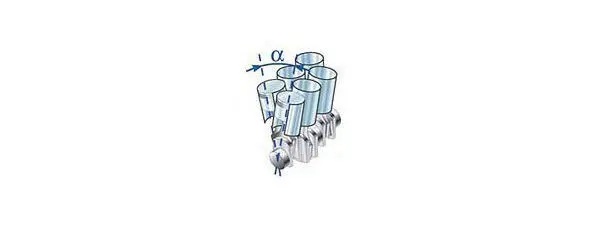

4. Рядно-смещенные агрегаты (маркировки VR).

Данную компоновку отличает малый угол развала (15 0) V-образного двигателя в содружестве с рядным аналогом. Это позволяет уменьшить размеры продольного и поперечного агрегатов. Маркировка VR расшифровывается как V – образный, R – рядный.

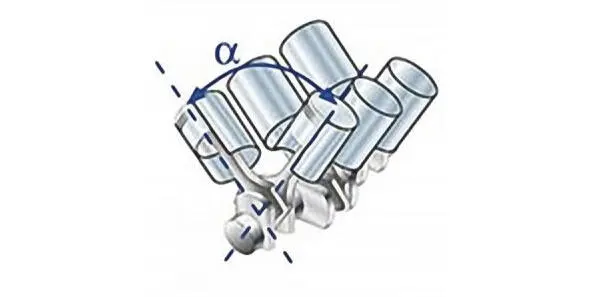

– W (или дубль V) – образный .
