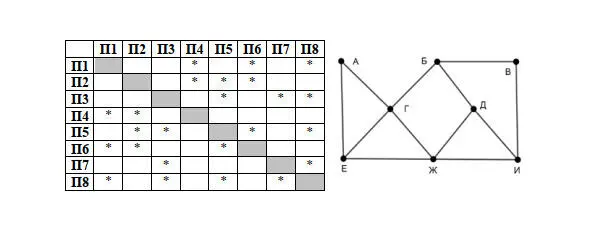

На рисунке схема дорог изображена в виде графа, в таблице звёздочками обозначено наличие дороги между населёнными пунктами.

Так как таблицу и схему рисовали независимо друг от друга, нумерация населённых пунктов в таблице никак не связана с буквенными обозначениями на графе. Выпишите последовательно без пробелов и знаков препинания, указанные на графе буквенные обозначения пунктов от П1 до П8: сначала букву, соответствующую П1, затем букву, соответствующую П2, и т. д.

Алгебра логики или булева алгебра – так их называют. Как вы думаете, для чего вообще нужна алгебра логики, кроме как мучить детей? Представьте, что по проводу течет ток. Если ток есть в проводе, то обозначим это действие за 1, т.е. истина. Если же тока нет, то ноль, т.е. ложь. Сборка различных схем на компьютере осуществляется как раз схемами, которые представлены на рис.1.

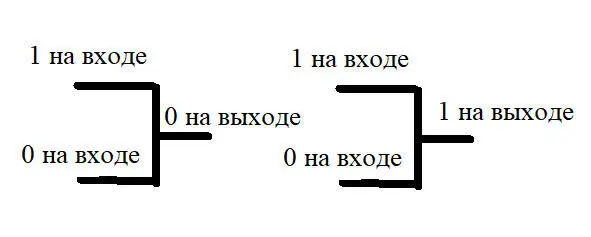

Рисунок №1

Причем можно усложнить схемы, сделать их большими и громоздкими. В компьютере, понятное дело, используются большие логические схемы взаимодействий. Учить это не хочется, но важно понять, как это работает. Для этого и придумали алгебру логики. Какая бы сложная схема ни получилась, ее всегда можно упростить до двух проводов, далее буду говорить до 2 переменных, на языке алгебры логики. Высказывание – повествовательное предложение, о котором можно сказать, истинно оно или ложно. В алгебре простым высказываниям ставятся в соответствии логические переменные (А, В, С и т.д.). Пример высказываний:

Рисунок №2

Логическая переменная – это простое высказывание.

Логические переменные обозначаются прописными и строчными латинскими буквами (a-z, A-Z) и могут принимать всего два значения – 1, если высказывание истинно, или 0, если высказывание ложно.

Логическая формула (логическое выражение) – формула, содержащая лишь логические переменные и знаки логических операций. Результатом вычисления логической формулы является ИСТИНА (1) или ЛОЖЬ (0).

Логическое умножение – конъюнкция. Принятые обозначения: /\, •, и, and. Этой операции соответствует знак умножения. Например, переменные А=0, B=0, то F=A*B=0*1=0. То же самое можно представить в виде примера А=«Немцы победили русских в Великой Отечественной войне»=0, ложь, т.к. русские выиграли, B=«Лимон кислый на вкус»=1, истина, т.к. это соответствует действительности. Тогда A*B=0*1=0, т.к. я настаиваю, чтобы и А, и B выполнялось (через действие умножение), поэтому значением выражения будет ложь. Остальные значения таблицы истинности вы можете посмотреть на Рисунке №3. Логическая формула истинна только в одном случае и ложна в трех других.

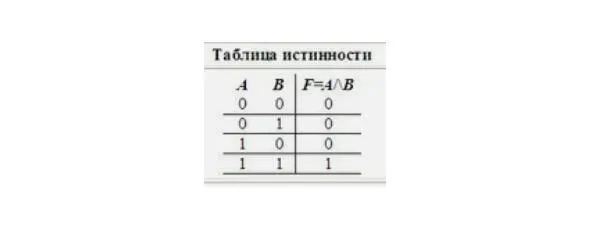

Рисунок №3

Логическое сложение (дизъюнкция). Объединение двух (или нескольких) высказываний в одно с помощью союза ИЛИ. Обозначение: \/, +, или, or.

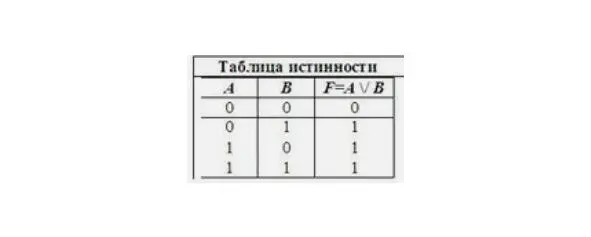

Рисунок №4

На рисунке №4 функция истинна в трех случаях и ложна только в одном, когда ложь. Дизъюнкции соответствует знак сложения.

Отрицание (инверсия), от лат. InVersion – переворачиваю – Рисунок №5:

Соответствует частице НЕ, словосочетаниям НЕВЕРНО, ЧТО или НЕ. Обозначение: не А, ¬А, not. В данной функции значения функции меняются наоборот. Если А=0, то F= Не А=1.

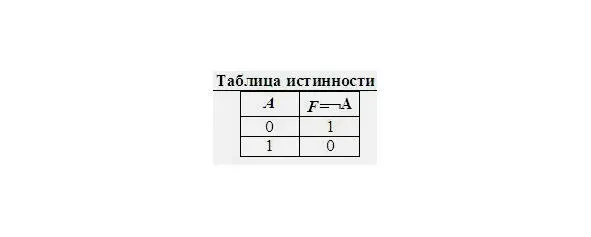

Рисунок №5

Логическая функция импликация.Обозначается cтрелкой ->. В языке программирования соответствует операции меньше либо равно <=. Как из лжи А=0 получить ложь B=0? Рассмотрим на примере A=2> 3 – ложь, то прибавим к обоим частям неравенства +2 и получим тоже ложь B = 4> 5. Если из лжи А=0 и B=0 можно получить ложь, значит, истина A -> B=1. A= -5> 3 – ложь, то обе части неравенства возведу в квадрат и получим уже истину B= 25> 9, тогда при A=0 и B=0 получаю, что А -> B=1. Из истины А=1 я не могу получить B=0, поэтому A -> B=0. Если вы поняли смысл, как мы получили логические высказывания, то вам не потребуется зубрить таблицы истинности.
