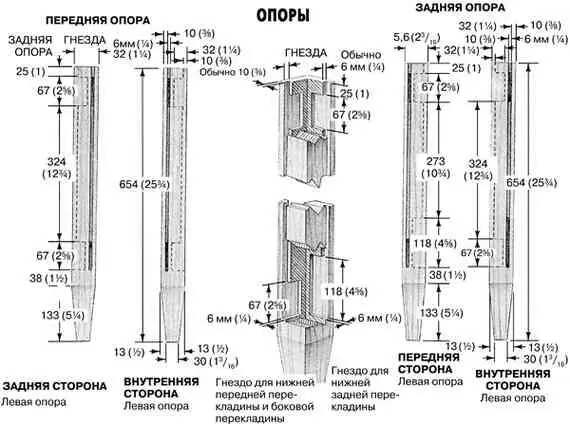

Используйте тот же фрезер с боковым упором и ту же фрезу для вырезания паза под филенку, который проходит от нижнего гнезда до верха опоры.

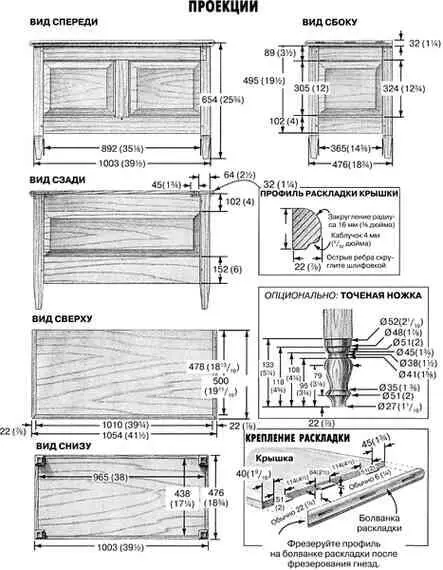

3. Выточите (или сделайте сужение) ножки на опорах. Если вы планируете точить ножки на опорах, сделайте это сейчас. Придерживайтесь параметров раздела Точеные ножки на чертеже Проекции .

Если, с другой стороны, вы собираетесь делать сужение нижней части опор в качестве ножек, то опять же делайте это сейчас. Сверяйтесь с Подсказками на тему «Сужение ножек на циркулярке». Разметьте сужение на одной опоре и используйте это для настройки шаблона. Вырежьте сужения.

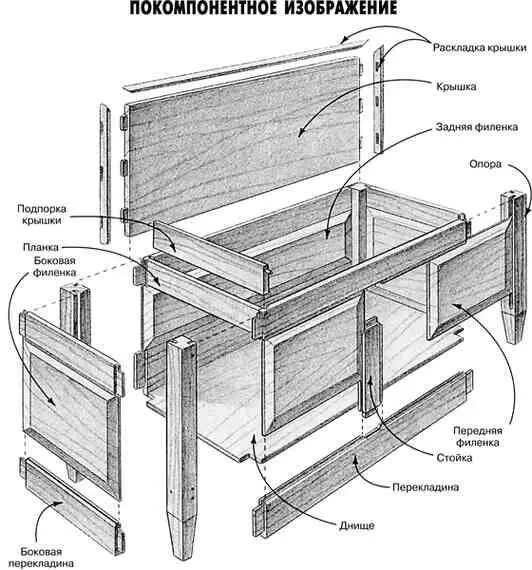

4. Вырежьте перекладины и стойку. В каркасе тумбочки есть несколько перекладин, но только одна стойка. Все они вырезаются из материала 25 мм (1-by). Обеспечьте размеры, указанные в Спецификации.

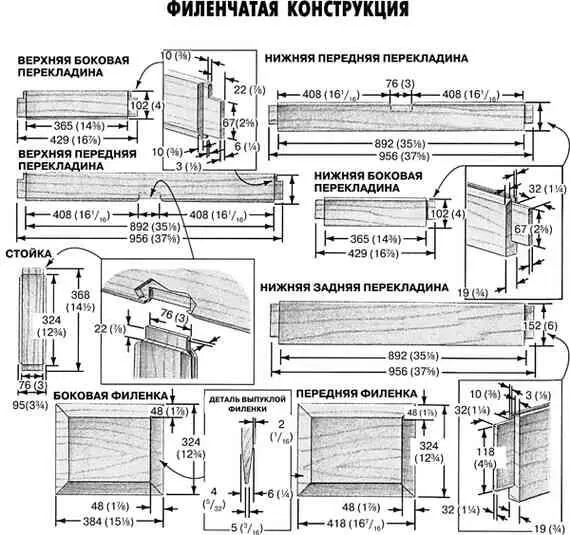

5. Вырежьте соединения на перекладинах и стойке. Изучите чертеж Рамы и филенки . Все эти элементы рам имеют шипы, а передние перекладины имеют гнезда для стойки. В дополнение все имеют пазы для филенок. У всех, кроме задних перекладин, есть декоративный скос. Особенно обратите внимание на смещение всех элементов соединений, то есть их расположение ближе к задней кромке, чем к передней.

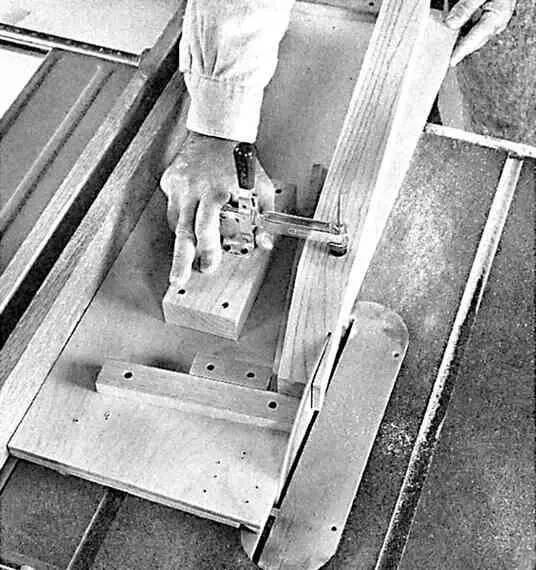

Сужение ножек на опорах немногим отличается от сужения ножек стола. Это тот же самый шаблон, который я использовал для сужения ножек стола, но с подходящим для опор положением упоров. Направление и укороченный рез позволяют использовать только один шарнирно-рычажный зажим.

Начните с вырезания паза под филенку и декоративного скоса на перекладинах и стойке. Сделайте паз, затем скос. Обе операции можно делать на циркулярке или фрезером — на ваше усмотрение. Резы каждой перекладины делайте на одной кромке, но у стойки — на обеих кромках.

Единственная стойка соединяется с двумя передними перекладинами соединениями шипом в гнездо. Вырежьте гнезда в передних перекладинах, используя погружной фрезер и боковой упор. Закрепляйте перекладины с помощью приспособления, используемого при вырезании гнезд в опорах. Обратите внимание, что гнезда расположены «внутри» пазов под филенку.

Затем вырежьте шипы на деталях рамы. Делайте это на циркулярке, применив шипорезный шаблон, показанный в Подсказках на тему «Вырезание шиповых соединений». Помните, что шипы смещены, поэтому следует после вырезания одной грани каждого шипа перенастроить продольный упор для вырезания второй грани каждого шипа. Кромки шипа можно подрезать на циркулярке по мере необходимости без шипорезного шаблона.

В завершение скос и паз необходимо срезать на ус и убрать их там, где сходятся передние перекладины и стойка. Разметьте на перекладинах то место, которое надо срезать. Сначала вырежьте на циркулярке скосы на ус. Наклоните диск на 45°, а высоту установите так, чтобы резать только до дна паза. Сделайте скосы на ус и на перекладинах, и на стойке. Отход на перекладинах можно срезать повторными резами циркулярки, электролобзиком или выкружной пилой. Стамеской подрежьте пиленые поверхности и пригоните соединения.

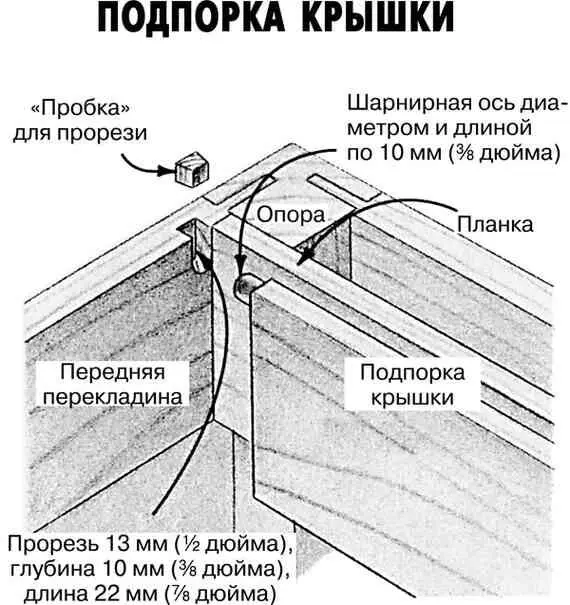

6. Приготовьте подпорку крышки. Подпорка для крышки у этой тумбочки похожа на крышку с петлями для маленького отделения. Такое отделение часто входило в конструкцию традиционного сундука. Его крышка одновременно играла роль подпорки, удерживающей крышку сундука в открытом положении. Удерживая одной рукой крышку сундука, вы поднимаете крышку маленького отделения, затем опускаете крышку сундука, пока она не упрется в угол крышки отделения. Интересно, что эта тумбочка, по-видимому, никогда не имела маленького отделения. У нее есть только крышка маленького отделения. Поэтому я называю ее подпоркой крышки сундука.
