Повторите весь процесс для сборки передней части тумбочки. Соедините передние опоры, перекладины, стойку и филенки. Закрепите все шиповые соединения штифтами.

Третья стадия заключается в соединении переднего и заднего сборочных узлов с помощью боковых перекладин и филенок. Проверьте пригонку всех деталей и соберите с клеем. Шиповые соединения закрепите штифтами.

9. Пригоните и установите днище. Нижняя панель уже должна быть склеена. Зашлифуйте ее. Затем обрежьте по окончательным размерам.

На ее углах придется сделать вырезы под опоры. Для лучшей пригонки приложите днище к опорам, как показано на верхнем левом фото, и карандашом или ножом разметьте вырезы по опорам. Сделайте вырезы.

Днище крепится гвоздями. Положив корпус на заднюю панель, установите днище на место, так чтобы оно было вровень с кромками нижних перекладин. Просверлите направляющие отверстия и забейте штампованные финишные гвозди 51 мм (6d) через нижние перекладины в днище. (Переверните тумбочку и прибейте днище к верхним перекладинам.) Заглубите и зашпаклюйте шляпки.

1. Сделайте шипы на крышке. Панель крышки должна быть склеена из узких досок. Ее размеры приведены в Спецификации. Советы по сплачиванию досок в панели даны в Подсказках на тему «Склейка панелей».

После снятия зажимов, очистки засохшего выдавленного клея и шлифования вырежьте шипы, соединяющие крышку и раскладку. Положение и размеры шипов показаны на рисунке Крепление раскладки в чертежах Проекции . Грани шипов в виде фальцев на торцах крышки вырезайте на циркулярке с пазорезным диском или фрезером с пазовой фрезой. Отход между тремя отдельными шипами выберите выкружной пилой или электролобзиком, и при необходимости подчистите стамеской или напильником.

2. Сделайте раскладку крышки. Разрежьте материал на три болванки по размерам Спецификации, но длину сделайте на десяток сантиметров (дюймов) больше. Перед фрезерованием профиля на болванках сделайте на двух из них гнезда для торцевых шипов крышки. Для разметки гнезд приложите болванку к торцам шипов и обведите их. (Держите болванку так, чтобы оба ее конца выступали за края крышки, а не только тот, который будет срезаться на ус.) Отфрезеруйте гнезда погружным фрезером с прямой фрезой. Заготовку фиксируйте в таком же приспособлении, которое использовалось для вырезания гнезд в опорах. Стамеской сделайте торцы гнезд прямоугольными.

Когда пригонка шипов и гнезд будет удовлетворительной, можно фрезеровать профиль. Лучше всего это делать на фрезерном столе. Верхнюю кромку раскладки режьте калевочной фрезой 16 мм (⅝ дюйма). Затем сформируйте нижнюю кромку фрезой 4 мм с профилем «каблучок».

Раскладки по бокам крышки служат еще и наконечниками, сохраняющими плоскостность крышки. Они устанавливаются на шиповых соединениях, как здесь показано. Приклеивая раскладки, наносите клей на скосы стыков на ус, чтобы оно не вскрылось, и на шипы. Но не наносите клей там, где продольное волокно раскладок стыкуется с торцевым волокном досок крышки.

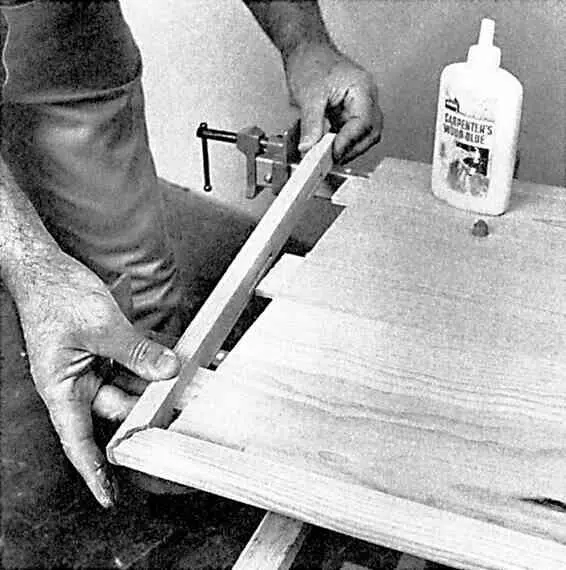

3. Установите раскладки крышки. Сначала ставьте боковые раскладки, чтобы разметить скосы соединения на ус. Вырежьте эти скосы и приклейте раскладки на место. Приложите переднюю раскладку к кончикам боковых и разметьте ее скосы. Срежьте скосы и приклейте раскладку на место. В заключение срежьте концы боковых раскладок заподлицо с задней кромкой крышки. Используйте ножовку с обушком.

4. Установите крышку и замок. Положите крышку по месту. Установите петли; вы можете поставить петли в зарезки, но в оригинале этого не было.

В заключение отфрезеруйте гнездо под замок и установите в него замок и прикрепите к крышке ответную планку. Снимите эти скобяные изделия, чтобы приготовить тумбочку к отделке.

Оригинал покрашен в цвет «желтая охра». Мы покрасили нашу репродукцию «тыквенной» молочной краской. Нет-нет, тыква здесь не добавка к краске, это цвет. Пошаговые инструкции по применению молочной краски можно найти в Подсказках на тему «Отделка в стиле кантри».

Мы нанесли только один слой краски и не герметизировали сучки. В результате получилась прозрачная отделка, которая придает тумбочке определенный цвет, но позволяет видеть рисунок текстуры и характер сосновой древесины.
