3. Сделайте сужение ножек. Эту операцию можно выполнить на циркулярке с шаблоном для сужения (скосов). Детали процедуры можно найти в Подсказках на тему «Сужение ножек на циркулярке».

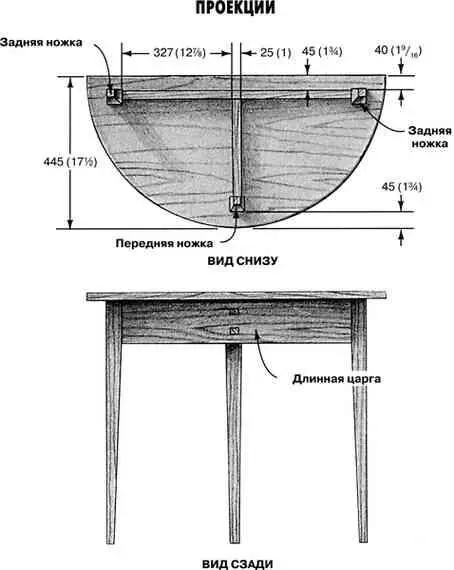

На чертеже Ножки показаны все необходимые размеры. Пометьте стороны ножек, на которых нужно резать скос. Обратите внимание, что у двух задних ножек скашиваются две прилегающие стороны, а у передней ножки — три стороны. Скосы начинаются на расстоянии 127 мм (5 дюймов) от верха. Площадь опорного конца каждой ножки составляет 22×22 мм (⅞ × ⅞ дюйма).

4. Вырежьте шипы на царгах. Шипы, соединяющие царги с ножками, легко вырезать на циркулярке. Обратите внимание, что эти шипы проходят по всей ширине царг; у них нет заплечиков вверху и внизу.

Для вырезания шипов на циркулярке используйте шаблон для скосов, показанный в Подсказках на тему «Вырезание шиповых соединений» на с. 58. Там описаны подробности настройки и порядок резания.

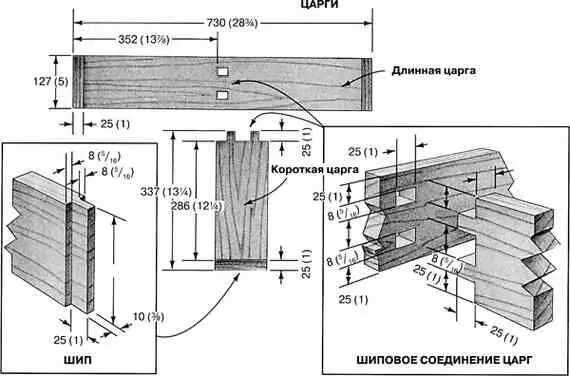

Затем вырежьте два шипа (двойной шип) на короткой царге, показанной на рисунке Царги . Отрегулируйте высоту диска циркулярки по толщине царг. Поставьте царгу на торец и направляйте ее по угловому упору. Режьте вплотную к линии разметки со стороны отхода. Выберите отход между двумя шипами повторными резами. Для завершения вырезания шипа поставьте царгу на кромку и срежьте отход.

В заключение сделайте в двух шипах пропилы для клиньев, которые зафиксируют шипы в гнездах.

5. Вырежьте гнезда в длинной царге. Расположение гнезд показано на рисунке Царги . Для точной пригонки, вместо того чтобы отмерять и чертить, воспользуйтесь шипами, вырезанными на короткой царге. Нанесите на длинную царгу поперечную линию на расстоянии 327 мм (12·⅞ дюйма) от заплечика одного из шипов для ножки. Приставьте короткую царгу шипами к этой линии поперек длинной. Разметочным ножом или очень острым карандашом обведите шипы.

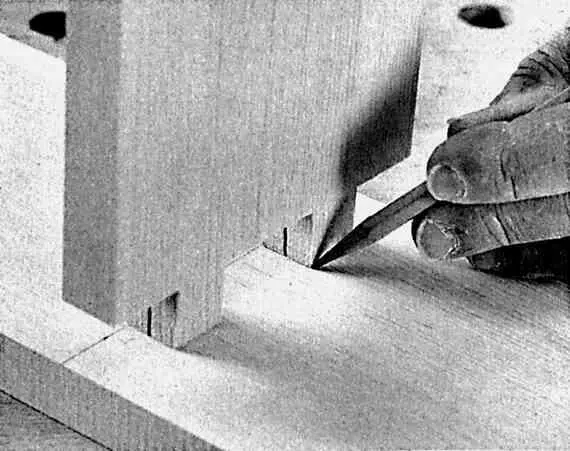

Вы получите более точную пригонку соединения, если для разметки гнезд использовать вырезанные на короткой царге шипы, чем если бы вы переносили разметку с чертежа с помощью линейки. Поставьте короткую царгу на длинную, как показано на фото, и обведите шипы. Будьте внимательны — резать надо только внутри этих линий контуров.

Дрелью высверлите отход в черновом варианте. Стамеской аккуратно придайте гнездам прямоугольность, срезая отход до линий разметки. Проверьте пригонку соединения и при необходимости подрежьте гнезда до идеальной пригонки.

6. Соберите ножки и царги. Начните с царг. Из обрезков древесины лиственных пород выстрогайте пару клиньев, которые будут забиты в пропилы в шипах после сборки царг.

Нанесите немного клея на шипы и внутренние поверхности сквозных гнезд. Соедините царги. Осторожно забейте клинья в пропилы в шипах.

Теперь приклейте на место ножки. Убедитесь, что ножки выровнены относительно царг. Зафиксируйте зажимами на время высыхания клея.

Фрезерование с циркулем на поворотной опоре

Чтобы вырезать эту крышку стола, вам понадобится установить центр вращения циркульного упора на самый край заготовки. Поворотная опора поможет вам легко выполнить эту операцию.

Обычно поворотная опора применяется, когда нежелательно располагать на детали острие циркуля, которое оставит отверстие. Вы крепите поворотную опору к заготовке двусторонней клейкой лентой. Опорой может быть любая подложка: например, квадратик акрилового пластика или «одноразовый» деревянный обрезок. Первый вариант можно использовать снова и снова. Во втором вы находите в отходах нечто подходящее, используете один раз и снова выбрасываете. Вы приклеиваете лентой опору к заготовке, ставите на нее центровое острие, делаете рез, а затем отрываете опору от детали. Острие не испортило заготовку.

В случае этой полукруглой крышки стола вы крепите к ней опору «ковровым скотчем» (клейкая лента с клеем на обеих сторонах), расположив ее так, чтобы она выступала за край. Воткните в опору острие циркуля и делайте рез.

Между прочим, поскольку рез начинается и заканчивается на кромке заготовки, то вы можете использовать не погружной, а простой фрезер (с неподвижным основанием).
