Шаг 5

Шаг 5

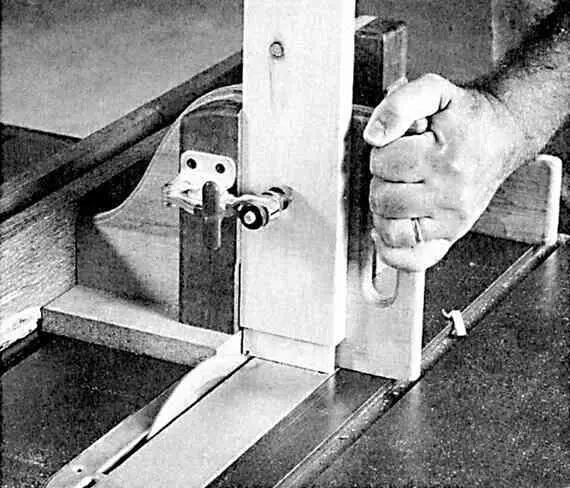

Шаблон сделан так, что кромка переднего упора расположена заподлицо с боковиной шаблона. Если вы режете шипы с заплечиками одинаковой ширины для всех, то вам даже не придется переставлять продольный упор для подрезки кромок. Поставьте заготовку в переднее положение, зафиксируйте зажим и сделайте рез. Он будет той же ширины, что и заплечики граней.

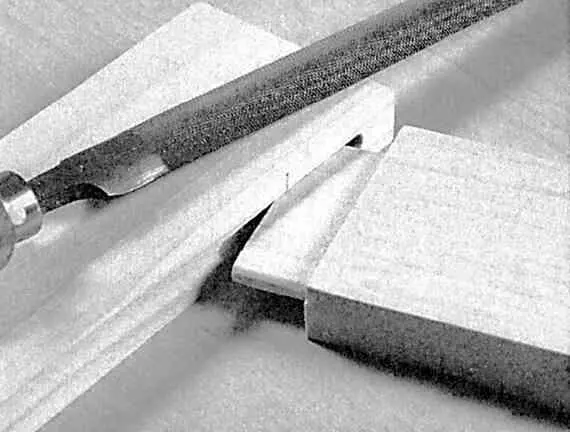

Имея отфрезерованное гнездо и вырезанный шип, вы готовы к сборке соединения. Но есть последнее препятствие. Концы фрезерованных гнезд закругленные. Кромки выпиленных шипов прямоугольные. Для скругления ребер кромок я использую напильник. Для сосны потребуется всего пара-тройка движений.

И вот у вас идеальная пригонка!

Пробные резы для проверки настройки

Для получения хороших шипов с одинаковой глубиной обеих граней вам нужно очень тщательно выставить глубину реза диска. Сделайте пробные резы на обрезках материала царг, чтобы проверить регулировку. Длина и угол реза неважны. Просто сделайте рез с одной стороны обрезка, затем переверните его и срежьте ту же площадь со второй стороны, так чтобы получился выступ той толщины, которая должна быть у шипа.

Вставьте этот выступ в одно из гнезд, чтобы проверить пригонку. Если она слишком свободная, чуть опустите диск. Если слишком плотная, приподнимите диск. Но только помните: каждое изменение будет удваиваться, так как каждый шип вы будете резать дважды.

Части проектов этой книги требуются материалы толщиной 13 мм (½ дюйма), 10 мм (⅜ дюйма) или 6 мм (¼ дюйма). Некоторым нужны материалы толщиной 14 мм (9/16 дюйма), 11 мм (7/16 дюйма) и даже 8 мм (5/16 дюйма). Это не стандартные толщины. В США вы не сможете заскочить в торговое предприятие и закупить сосновую древесину тоньше 19 мм (¾ дюйма).

Где же взять такие материалы? Вы их просто делаете, используя процесс под названием продольная распиловка по кромке (по толщине).

Все, что нужно, это циркулярка — обычная машина для домашнего пользования диаметром 254 мм (10 дюймов) прекрасно работает — и достойного качества пильный диск для продольного пиления. Самодельное приспособление, которое называется гребенчатый прижим, или гаситель отдачи, или устройство предупреждения отдачи, весьма желательное средство обеспечения безопасности. Если коротко, то вы ставите заготовку на кромку и подаете ее вдоль упора на пильный диск, распиливая ее на две более тонкие части. Если ширина доски меньше максимальной глубины пропила данного диска, то это все, что нужно сделать. Если же она шире глубины пропила, но не более чем вдвое, распилите ее за два прохода — один по каждой кромке. Если доска еще шире, то сделайте два прохода, а затем воспользуйтесь ручной ножовкой, чтобы завершить распиловку. Это не потребует много времени, а два направляющих пропила должны обеспечить аккуратность работы.

Если у вас есть рейсмусовый станок, то можно прострогать стандартный пиломатериал до меньшей толщины. Но если нужно будет снять значительно больше 3 мм (⅛ дюйма), то в результате очень много древесины уйдет в отход. Гораздо лучше продольно распилить материал.

При продольной распиловке вам может помочь знание некоторых деталей.

Во-первых, используйте диск для продольного пиления, как я сказал, желательно с количеством зубьев не более 24. Универсальным дискам не хватает глубины стружечной канавки, необходимой для отвода того количества отхода, которое образуется при продольной распиловке. В результате они перегреваются и затем коробятся. А диск для продольного пиления спроектирован для таких работ, как распиловка, и даст хороший рез без всяких заморочек.

Во-вторых, используйте упомянутый гребенчатый прижим — на рисунке показана разметка для изготовления такого прижима, который годами я применяю для распиловки. Зафиксируйте его зажимами на подающей части стола циркулярки, как показано на фото. Установите его как можно ближе к диску, но так, чтобы он не касался диска. «Зубцы» должны упираться в заготовку, плотно прижимая ее к продольному упору и предупреждая отдачу заготовки. Я фиксирую прижим двумя С-образными струбцинами, и не было случая, чтобы он сдвинулся.
