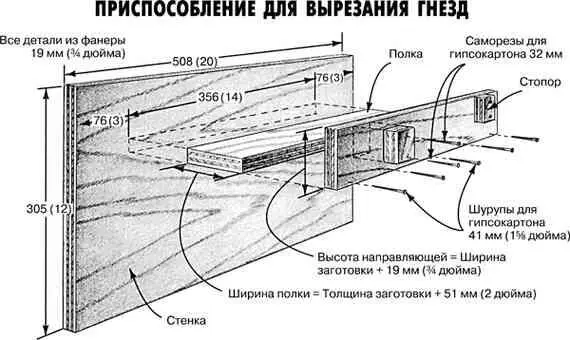

Первое, что вы должны сделать для фрезерования гнезда, это сделать незамысловатое приспособление для фиксации заготовок (шаблон) при вырезании гнезд. Приспособление, показанное на рисунке внизу, идеально подходит для этого. Оно чем-то напоминает деревянное стусло и закрепляется в тисках, а заготовка кладется в открытый ящик и крепится зажимами к задней стенке. Фрезер удерживается стенкой и направляющей, а угловой упор фрезера идет с внешней стороной направляющей. Стопоры, привинченные шурупами к направляющей, определяют длину гнезда.

При задании размеров для вашего проекта разнесите стенку и направляющую достаточно далеко друг от друга, чтобы дать фрезеру как можно более широкую опору. При сборке приспособления обеспечьте прямой угол между верхними кромками и сторонами стенки и направляющей, чтобы гнездо было перпендикулярно кромке детали.

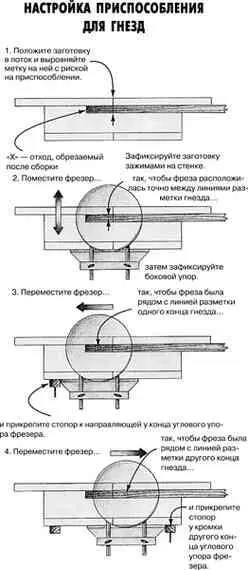

1. Настройте приспособление. Используйте заготовку с разметкой гнезда и контрольной линией выравнивания поперек ширины гнезда. Зафиксируйте заготовку на месте, выровняв контрольную линию с одной из рисок на направляющей и задней стенке.

Установите фрезер на место и опустите фрезу — при выключенном фрезере, естественно, — на заготовку. Отрегулируйте положение бокового упора.

Поместите фрезер так, чтобы фреза была выровнена с одним концом гнезда. Установите стопорный брусок по концу углового упора и прикрепите его к направляющей парой шурупов-саморезов для гипсокартона.

Переместите фрезер к другому концу гнезда и прикрепите второй стопор к направляющей.

При выравнивании заготовки по рискам приспособления все вырезаемые гнезда будут единообразно расположены и иметь одинаковые размеры.

2. Зафиксируйте заготовку в приспособлении. Используя это приспособление, необходимо отметить только середину каждого гнезда на заготовке, как показано на фото Шаг 2. Выровняйте эту метку с риской приспособления, и гнездо будет нужного размера и в нужном месте. (Знак «Х» у моего большого пальца, между прочим, обозначает кусочек отходного материала, который отрежется после сборки. Этот материал обеспечивает немного добавочной прочности «внешней стенке» гнезда и предупреждает ее слом при моих неосторожных попытках вставить шип в гнездо.)

Шаг 2

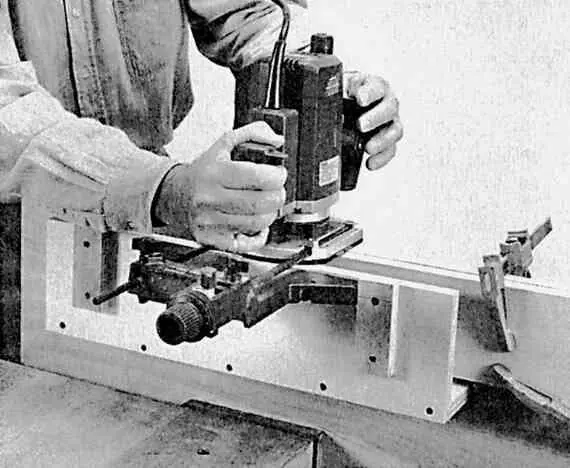

3. Отфрезеруйте гнездо. Поместив заготовку в приспособление и полностью настроив фрезер с приспособлением, отфрезеруйте гнездо. Обратите внимание, что, хотя на первом фото Шаг 3 заготовка выходит за пределы приспособления, двух зажимов, которые вы видите, вполне достаточно для ее фиксации.

Шаг 3

Сначала погружением вырежьте концы гнезда. Это обеспечит вертикальность торцов гнезда. Затем фрезеруйте, выбирая отход между концами гнезда несколькими проходами.

Шаг 3

В процессе резания ведите фрезер в «правильном» направлении, то есть в том, когда вращение фрезы притягивает упор к заготовке. Для этого приходится вынимать фрезу из материала. Поэтому я делаю фрезером режущий проход, затем вынимаю фрезу из заготовки и отвожу фрезер назад. Затем я снова пускаю фрезу и делаю следующий проход.

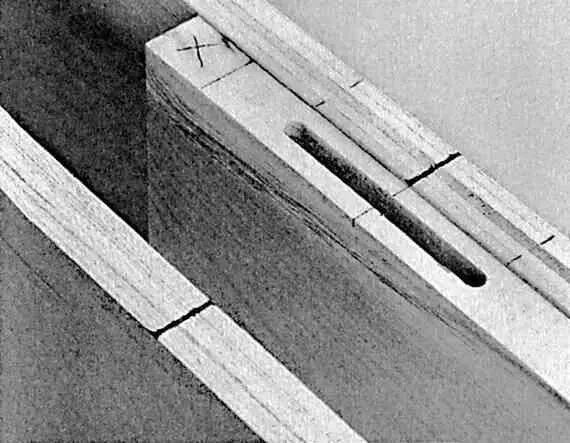

Окончательное гнездо чистое и точное. Обратите внимание на длину гнезда по отношению к концевым карандашным линиям разметки на заготовке, а также как помечена середина на приспособлении и на стойке.

Для вырезания гнезда с другого конца этой заготовки нужно только отпустить зажимы и сдвинуть заготовку в лотке до выравнивания соответствующих меток и рисок. Затем снова их зажать и отфрезеровать.

При фрезеровании гнезд с одним открытым концом, как это часто бывает в конструкциях с царговым поясом, потребуется только один стопор.

Вырезать шипы можно множеством способов, но показанный здесь подход легок и прост. Вы используете самодельный шаблон (сконструированный моим другом и коллегой Бобом Мораном BobMoran ) и циркулярку.
