Перемычки всегда должны устанавливаться под верхней обвязкой и для увеличения жесткости надежно крепиться к ней. Спаренные доски перемычек соединяются гвоздями. Получившуюся перемычку устанавливают заподлицо с наружной стороной деревянной каркасной стены. Нужно учитывать, что у перемычек есть допустимый расчётный прогиб, поэтому горизонтальные связи стандартных проёмов монтируют как минимум на 15 мм ниже перемычек. Если проём шире 2,0 м, зазор должен быть не менее l/200, где l ширина проёма (рис. 9.23).

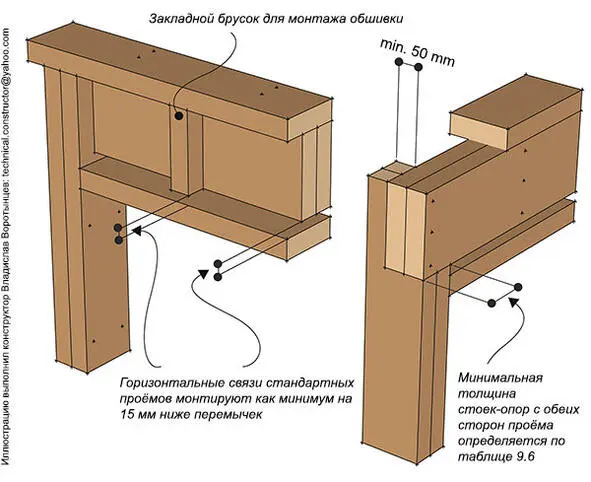

Рис. 9.23 Монтаж перемычки проёма типа B
Перемычки устанавливают в вырезы стоек. Спаренные стойки-опоры, изготавливаются из двух досок, надежно сшитых гвоздями по всей высоте (2 гвоздя с шагом 200 мм).
Проёмы типа С несут нагрузку только с междуэтажного перекрытия, это происходит в тех случаях, когда над этим проёмом выше находится ещё один проём, типа B такой же ширины. Перемычка верхнего проема перераспределяет нагрузку с кровли на опоры, по обе стороны проёмов (рис. 9.22 и 9.23).
В проёме типа С нагрузка с междуэтажного перекрытия также будет распределяться на опоры, т.к. торцевая балка междуэтажного перекрытия в этом случае выступит в качестве перемычки. При этом минимальное сечение торцевой балки междуэтажного перекрытия должно быть 36×198 мм, а сами рядовые балки междуэтажного перекрытия должны крепиться к торцевой балке в торец и изнутри контура перекрытия гвоздями под углом 30°. Если проём типа C шире 1,4 м, то с каждой стороны нужно использовать двойные стойки-опоры.

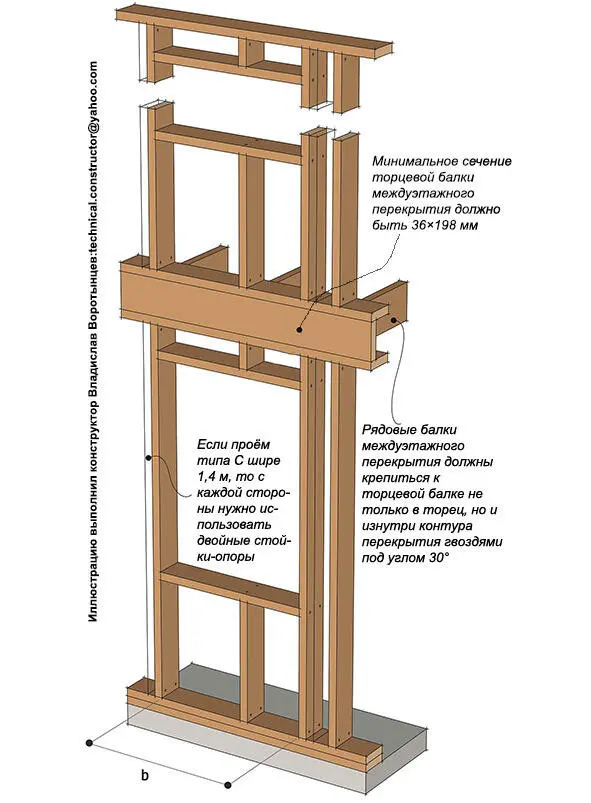

Рис. 9.24 Проём в несущей стене с нагрузкой только от междуэтажного перекрытия. Проём типа C
Выбор сечения перемычек в несущих деревянных каркасных стенах
Сечение перемычек определяется исходя из расчётной снеговой нагрузки, максимальной ширины дома (м) приведённой в таблице 9.6, и ширины оконных / дверных проёмов, не превышающих 2,4 м.

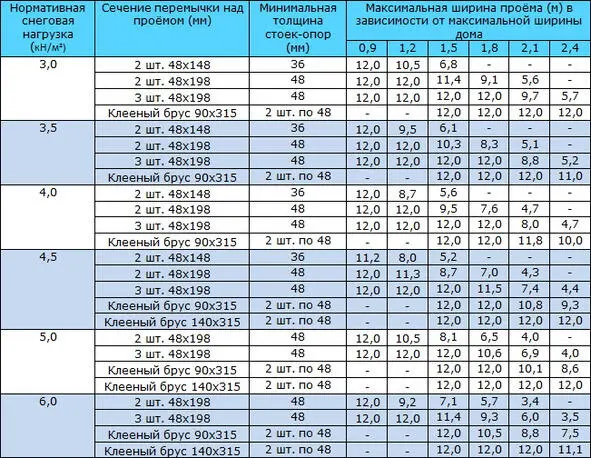

Таблица 9.6
Конструкция кровли – свободно опертые фермы с шагом 600 мм; класс качества древесины – C18 (3-й сорт) или CE 40Lc для клееной древесины. При выборе сечения перемычки обращайте внимание на требования по минимальной толщине стоек-опор.
Выбор сечения перемычек в наружных несущих стенах
Таблица 9.6 предусматривает использование стропильной системы состоящей из свободно опёртых ферм, т.е. рассчитана на то, что вся нагрузка с кровли будет приходиться на наружные несущие стены (рис. 9.25). Если в вашем проекте предусмотрена внутренняя несущая стена, то в таком случае нагрузка на наружные несущие стены уменьшится примерно в два раза. В таком случае чтобы определить максимальную ширину дома берут значение максимальной ширины и умножают на 2, отнимая при этом 600 мм (см. пример выбора сечения перемычек).

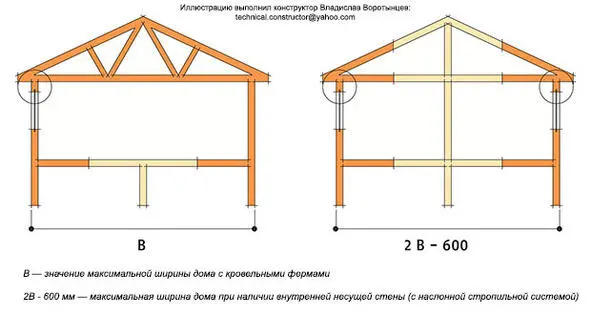

Рис. 9.25 «Максимальная ширина дома» указанная в таблице 9.6
Выбор сечения перемычек во внутренних несущих стенах

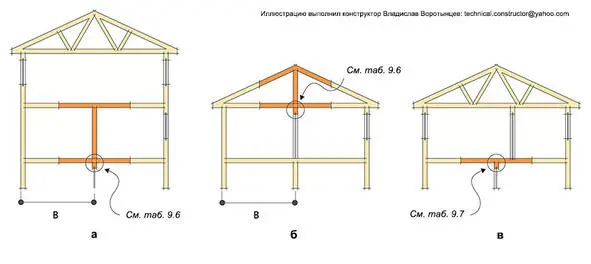

Рис. 9.26 Выбор сечения перемычек в несущих внутренних стенах в зависимости от характера загруженности:а – внутренние стены, несущие нагрузку от двух междуэтажных перекрытий; б – внутренние стены, несущие нагрузку от кровли; в – внутренние стены, несущие нагрузку от одного междуэтажного перекрытия
