Очень важно чтобы на стыках стен не нарушалась целостность пароизоляции. Если монтаж внутренних стен производиться до утепления и герметизации наружных, то на стыке стен между каркасами оставляется зазор 15—20 мм для того, чтобы впоследствии можно было провести сквозь него пароизоляцию и смонтировать внутреннюю обшивку, например гипсокартонную плиту. До проведения этих мероприятий – прибивать крайнюю стойку внутренней стены к каркасу наружной нельзя – лучше вообще временно её отодвинуть в сторону, как показано на рисунке 9.16.

Когда будет смонтирована внутренняя отделка наружной стены – крайнюю стойку каркаса внутренней стены можно будет пододвинуть вплотную к наружной стене. Затем её закрепляют к верхней и нижней обвязке и к закладным доскам каркаса наружной стены. Для устройства звукоизоляции на крайнюю стойку каркаса внутренней стены перед ее подвижкой наносят две полоски эластичного герметика, монтажного клея или приклеивают на неё две уплотнительные ленты.

Обрешётка каркасов скандинавских деревянных стен

Для обеспечения необходимой толщины теплоизоляции, на деревянные каркасы стен монтируют обрешетку. Обрешётка может располагаться как с внутренней, так и с наружной стороны деревянного каркаса. Обычно в качестве обрешетки деревянных каркасных стен используют бруски 48×48 мм, между ними хорошо помещается теплоизоляция толщиной 50 мм. Направление брусков может быть как горизонтальным, так и вертикальным – всё зависит от того каким материалом будет производиться отделка. Горизонтальное расположение обрешётки выгодно тем, что в этом случае дополнительный слой теплоизоляции перекрывает мостики холода – сквозные деревянные детали стенового каркаса. По горизонтально расположенной обрешётке можно монтировать вертикальные плиты обшивки, главное чтобы межосевое расстояние между брусками составляло 600 мм (рис. 9.17).Крепления наружной обрешетки деревянных каркасных стен должны выдерживать бо́льшие нагрузки по сравнению с креплениями внутренней обрешетки. Это объясняется тем, что наружная обрешётка подвергается воздействию ветровой нагрузки и тем, что наружная отделка тяжелее внутренней. Также не раз автору доводилось видеть, как плотники использовали наружную обрешётку в качестве импровизированной «лестницы».

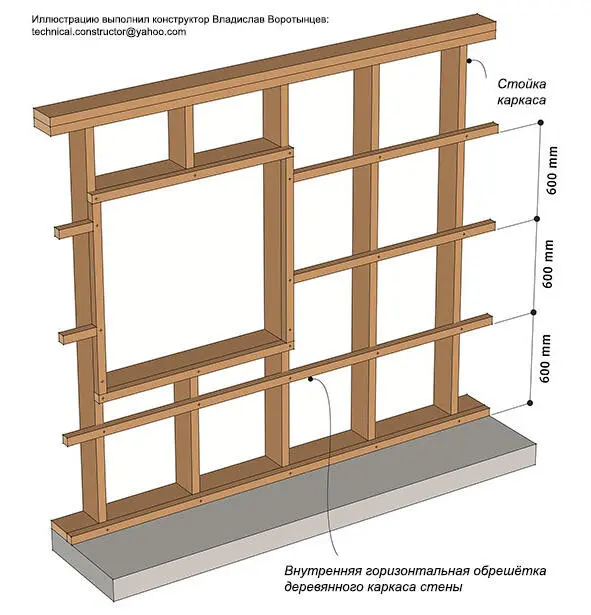

Рис 917 Пример внутренней горизонтальной обрешётки скандинавской каркасной - фото 23

Рис. 9.17 Пример внутренней горизонтальной обрешётки скандинавской каркасной стены

При строительстве малоэтажных деревянных каркасных домов рекомендуется руководствоваться следующими правилами:

Горизонтальную наружную обрешёткув каждом месте пересечения со стойками, нужно крепить на 2 гальванизированных гвоздя 3,4×95 или 3,1×90 для барабанных гвоздезабивных пистолетов. Для горизонтальной внутренней обрешётки в данном случае нужно использовать на 1 гвоздь меньше.

Вертикальную наружную обрешёткуприбивают гвоздями 3,4×95 с шагом 300—400 мм (для вертикальной внутренней обрешётки – шаг 600 мм) или же можно использовать гвозди 3,1×90 для барабанных гвоздезабивных пистолетов с шагом 200—300 мм (для вертикальной внутренней обрешётки – шаг остаётся равным 600 мм).

Усиление каркасов в местах сосредоточения нагрузок

В наружных и внутренних несущих стенах есть места сосредоточения нагрузок – это, например, места по обе стороны проёмов, место опирания коньковой балки и др. В таких местах каркасу стены требуется усиление. При небольшой точечной нагрузке, в месте приложения силы, может хватить двойной стойки, но в некоторых случаях согласно расчётам используются стальные опоры. Сечение составных деревянных стоек и минимально необходимая площадь их опирания также выбирается расчётом. Толщина составной стойки должна быть не менее 90 мм. Спаренные доски составных стоек соединяются гвоздями – по 2 шт. каждые 400 мм, щели между досками желательно промазать монтажным клеем.

Важно помнить, что в местах сосредоточения нагрузок – нагрузки должны передаваться дальше, по направлению к фундаменту. Для этого необходимо чтобы несущие деревянные конструкции не прерывались, а передавали нагрузку дальше всей площадью опорного сечения. Иными словами, опора не может просто так монтироваться на черновой пол перекрытия, нагрузка должна передаваться на несущую конструкцию ниже. Для этого в перекрытие встраиваются распорки под всю площадь основания опоры, под ними этажом ниже монтируется ещё одна опора. Если опора попадает на балку перекрытия и опирается на неё лишь частично – нужно увеличить площадь опирания с помощью накладок на балку. Накладки должны быть того же сечения, что и балка, под ними также в обязательном порядке этажом ниже должна монтироваться ещё одна опора (рис. 9.18).
