Владислав Воротынцев - Конструкция норвежских каркасных домов. Часть 9 - Стены

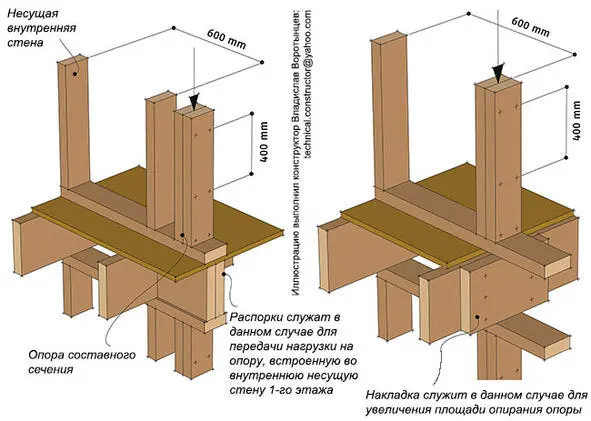

Рис. 9.18 Места сосредоточения нагрузок в несущих стенах – составные опоры и распорки

Размеры дверных и оконных проёмов должны быть такими, чтобы между рамой окна или коробкой двери и деталями деревянной каркасной стены оставался монтажный зазор 15 мм. Такой большой монтажный зазор нужен для того, чтобы была возможность отрегулировать положение окон и дверей с помощью клиньев. Технологические зазоры заполняются монтажной пеной или уплотняются предназначенной для этого специальной рулонной минеральной ватой (рис. 9.19).

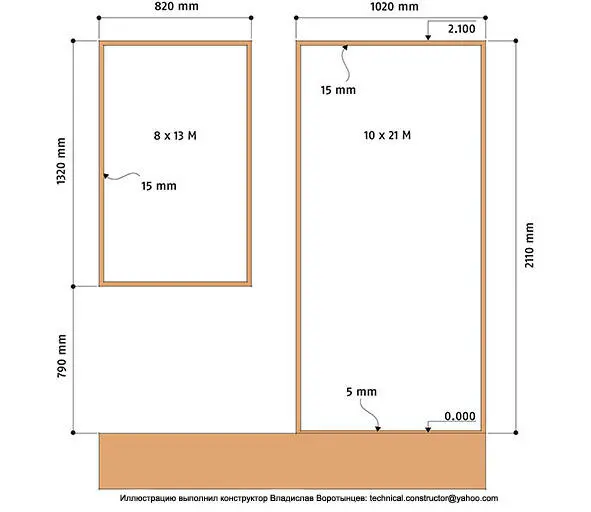

Рис. 9.19 Толщина монтажных зазоров, стандартная высота дверной / оконной перемычки от уровня чистового пола

Обычно, оконные рамы и коробки дверей производятся стандартных размеров, при этом реальные размеры оконной рамы «8×13 М» по ширине и высоте будут 790×1290 мм, а реальные размеры дверной коробки «10×21 М» – 990×2090 мм. На всякий случай, можно уточнить размеры оконных рам у поставщика. Между оконными проёмами и элементами их заполнения должен оставаться зазор 15 мм, поэтому в данном случае размеры оконного проёма – 820×1320 мм, а размеры дверного – 1020×2120 мм. Монтажный зазор между дверных порогом и чистовым полом должен быть 5 мм. Принято монтировать оконные и дверные перемычки на одном уровне, если проектом не предусмотрено иное решение, это значит, что нижний уровень всех дверных и оконных перемычек должен быть равным 2110 мм от чистового пола. Высота подоконника в этом случае будет определяться высотой окна.

Выбор конструкции оконных и дверных проёмов зависит от вертикальных нагрузок, приходящихся на стену. В малоэтажном деревянном каркасном доме, норвежская технология предусматривает три основных типа конструкции оконных и дверных проёмов (рис. 9.20):

Тип A – проём в ненесущей наружной стене;

Тип B – проём в несущей стене с нагрузкой от кровли;

Тип C – проём в несущей стене с нагрузкой только от междуэтажного перекрытия.

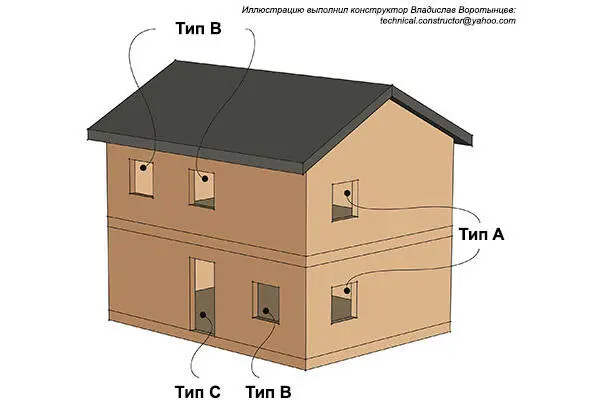

Рис. 9.20 Основные типы проёмов в наружных стенах

Оконные проёмы в фронтонных каркасных стенах обрамляются горизонтальными связями (рис. 9.21). Требуемая ширина проёма достигается установкой дополнительной стойки или распорки между горизонтальными связями. По ширине проёмы типа A должны быть такими, чтобы не прерывать больше одной стойки в деревянной каркасной стене.

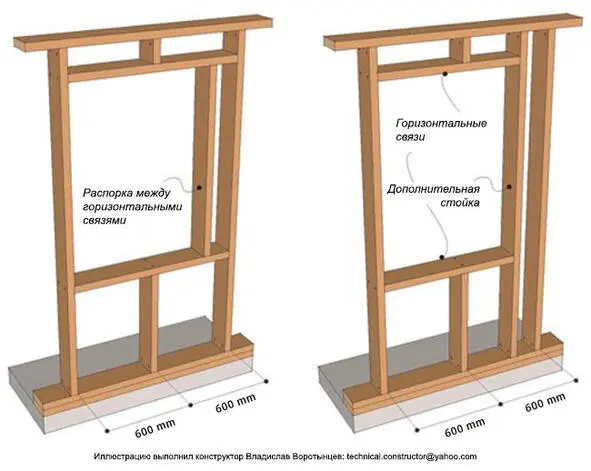

Рис. 9.21 Проёмы в фронтонной деревянной каркасной стене. Проёмы типа A по норвежской классификации

В несущих деревянных каркасных стенах проёмы должны усиливаться перемычками – деревянными балками жёсткости. Задача перемычки – распределять вертикальную нагрузку на стойки-опоры, расположенные по обе стороны от проема (рис. 9.22).

Для обеспечения необходимой площади опирания перемычки толщина стоек-опор с обеих сторон проёма определяется по таблице 9.6. В случае необходимости собирают опору составного сечения из двух стоек

Перемычки перераспределяют большие нагрузки, поэтому важно, чтобы проектом предусматривалось необходимое сечение перемычки и необходимая площадь опирания. В стандартных дверных и оконных проёмах в малоэтажном деревянном каркасном домостроении обычно используют составные перемычки из двух досок 48×148 или 48×198 мм поставленных на ребро, т.к. необходимая площадь опирания ширина составной перемычки должна быть не менее 90 мм. Доски для перемычек нужно выбирать особенно тщательно, чтобы не было никаких дефектов и больших сучков, особенной вдоль нижней кромки, где будет возникать наибольшее напряжение. Если проём шире 2,0 м нужно перепроверить сечение перемычки по таблице или расчётом и выбрать перемычку подходящего сечения, в случае необходимости – из клееной древесины.

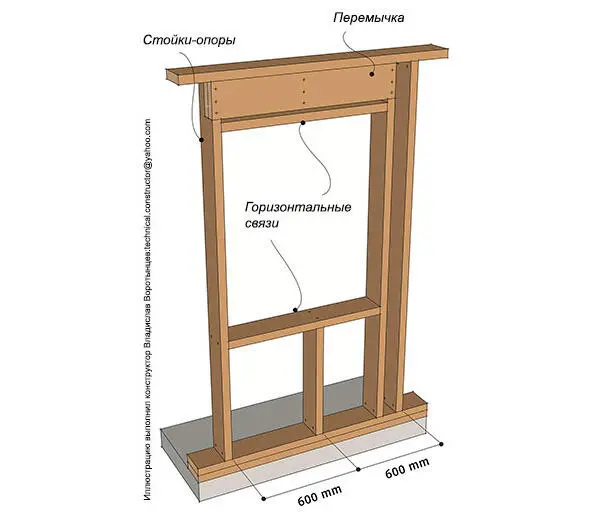

Рис. 9.22 Проём в несущей деревянной каркасной стене с нагрузкой от кровли. Проём типа B
