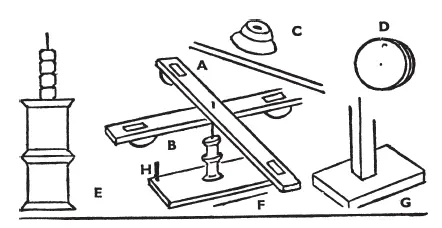

Рис. 36. Анемометр

Теперь надо сделать подставку Е. Основу ее составляют две пустые деревянные катушки для ниток, склеенные вместе. В отверстие вставляют круглую деревянную палочку, которая должна плотно туда входить. Эта палочка срезается заподлицо по обе стороны катушек. Возьмите большую швейную иглу, диаметр которой должен быть таким, чтобы крестовина легко вращалась, но не болталась. Проделайте дыру в деревянной палочке, вставленной в катушки, и укрепите в ней иглу. Наденьте на иглу несколько бусин диаметром 18 мм, а сверху поместите небольшую шайбу.

Третья стадия – изготовление основания F. Оно представляет собой кусок фанеры толщиной 0,6 см квадратной формы, усиленный по низу рейками. Снизу делают стержень, который может втыкаться в землю или располагаться на подставке, как показано на фрагменте G. Просверлите отверстие в одном из углов основания F, вставьте туда палочку Н длиной 3 см и покрасьте ее в красный цвет. Это будет маркер. Один из колпачков тоже надо покрасить красным цветом. Поместите крестовину на ось, и анемометр готов к употреблению.

Если анемометр постоянно будет находиться на открытом воздухе, его следует накрывать. Анемометр следует окрасить эмалевыми красками подходящего цвета, который бы контрастировал с красным маркером и колпачком.

Чтобы определить скорость ветра, необходимо сосчитать, сколько раз красный колпачок пройдет над красным маркером в одну минуту. Колпачок описывает окружность диаметром 1 метр.

Длина этой окружности в метрах равна D = 3,142 х 1 = 3,14 м. Если теперь этот результат умножить на число оборотов в минуту, то можно получить скорость ветра в метрах в минуту. Отсюда легко определить скорость ветра в километрах в час.

Так, например, пусть число оборотов в минуту равно 80.

Тогда скорость ветра равна

80 х ЗД4 = 251,2 метра в минуту.

Скорость ветра в метрах в час

251,2 х 60 = 15 072 м/ч = 15,07 км/ч

Анемометр таких размеров может регистрировать скорость ветра до 30 км/ч. Для более высоких скоростей надо построить прибор больших размеров.

Удобнее рассчитать коэффициент, на который надо умножать число оборотов ротора в минуту, чтобы получить скорость ветра в километрах в час. При диаметре 1 метр этот коэффициент будет равен 0,188.

Простейшая конструкция флюгера представлена на рис. 37. Подставка у него такая же, как в анемометре, но только вместо двух применены три пустые деревянные катушки. Стрела флюгера изготавливается из круглого деревянного штыря диаметром 1,3 см и длиной 46 см. Просверлите посередине отверстие такого диаметра, чтобы стрела легко поворачивалась на оси. Сделайте пропилы на каждом конце глубиной 7,5 см. Теперь вырежьте из жести две фигуры С и D длиной 15 см и шириной 7,5 см в самой широкой части. Вставьте их в пропилы и закрепите клеем и маленькими гвоздиками.

Теперь сделайте основание Е. Возьмите для него доску толщиной 5 см или фанеру, укрепленную снизу планками. Вырежьте из жести или пластика четыре буквы и установите их на стержнях с пропилом, как показано на фрагменте F. Просверлите по углам отверстия, чтобы вставить эти стержни. Закрепите их клеем. Основание крепится на деревянной стойке, как и анемометр, но в этом случае она должна быть круглой формы.

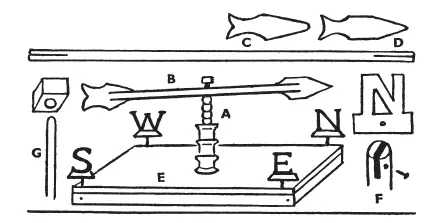

Рис. 37. Флюгер

Соберите флюгер, надев стрелу на ось, положив сверху и снизу медные шайбы. На верхнюю часть оси наденьте маленькую деревянную деталь, которая должна плотно сесть на ось, как показано на фрагменте G. Закрепите ее клеем. Стрела на оси должна находиться в равновесии и легко вращаться. Покрасьте ее эмалью в черный цвет. Ось надо смазать каплей машинного масла.

Флюгер можно установить в любом удобном месте, открытом ветру, например на крыше навеса или на шесте. Надо только проследить, чтобы основание было строго горизонтальным, а ось – вертикальной.

При установке флюгер следует ориентировать по компасу.

Хотя хороший компас нетрудно купить, иногда самому интересно сделать этот несложный прибор (рис. 38).

Сначала надо сделать карту А диаметром 5 см. Прочертите на тонком картоне две окружности – внешнюю диаметром 5 см и внутреннюю – 2,5 см. Нанесите надписи и деления, как показано на рисунке. Вырежьте среднюю часть.
