4. Беседочный узел (булинь) называют королем морских узлов из-за его полезности и надежности. На рис. 21 показано, как правильно его завязывать.

5. Выбленочный узел. Это самое хорошее из всех известных креплений. Он широко применяется благодаря своей простоте и надежности. Чем сильнее натяжение, тем крепче он затягивается. Этот узел можно использовать, чтобы привязывать куски бумаги к шнуру, который образует хвост. На рис. 21 (А и В) показаны стадии его завязывания.

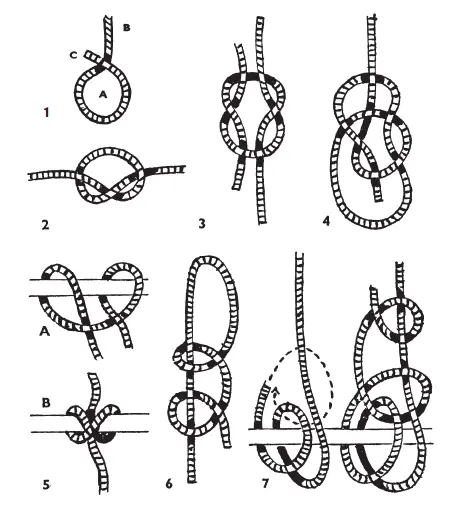

Рис. 21. Узлы и крепления

6. Скользящий узел. Образует бегущую петлю. Его удобно применять, когда нужно временно закрепить линь, на котором запускается змей, привязав его к столбу или к специальному якорю.

7. Рыбацкий узел. Когда на шнур передается изменяющееся усилие, его крепление должно быть особенно надежным. Так происходит с обвязками и стяжками воздушного змея. Если его правильно завязать, то его легко распустить, чтобы поправить положение обвязки (рис. 21).

Рекомендуется попрактиковаться в завязывании узлов, чтобы потом делать их быстро и правильно.

Здесь представлены некоторые иллюстрации и инструкции о том, как сделать вещи, которые делают запуск воздушных змеев более интересным.

Катушка совершенно необходимое приспособление. Это не просто предмет, на который намотан линь для запуска змея. Катушка выполняет очень важную функцию. Разумеется, ее размеры зависят от габаритов воздушного змея, длины и толщины линя. Размеры катушки, которые приведены ниже, соответствуют средним требованиям.

Катушка, представленная на рис. 22, имеет удобные размеры. Как видно из чертежа, у нее есть вращающаяся часть и простое блокирующее устройство, что позволяет оператору освободить руку для других надобностей. Катушка состоит из одиннадцати деталей и изготавливается, как описано ниже. Вырежьте два круга диаметром 10 см из фанеры толщиной 0,5 см, как показано на фрагменте А. Просверлите в центре каждого отверстие диаметром 2 см. Ось В изготавливается из круглого деревянного штыря диаметром 2 см и имеет длину 16 см. Из доски 1,3 см толщиной вырезают две боковые части С.

Просверлите в них отверстия диаметром 2 см в местах, указанных на чертеже. Сделайте их немного шире при помощи круглого напильника, так чтобы ось в них свободно вращалась. Основание D размером 13 х 10,5 см делается из доски толщиной 1,3 см. Насадите круги на ось. Левый круг приклеивается на расстоянии 1,5 см от одного конца оси, а правый – на расстоянии 3 см от другого ее конца. Установите боковые части. Проложите тонкие шайбы между кругами и боковыми частями. Теперь скрепите основание D при помощи клея и шурупов с плоской головкой длиной 2,54 см, предварительно просверлив отверстия для них. Основание надо поместить между боковыми частями, иначе размеры не совпадут.

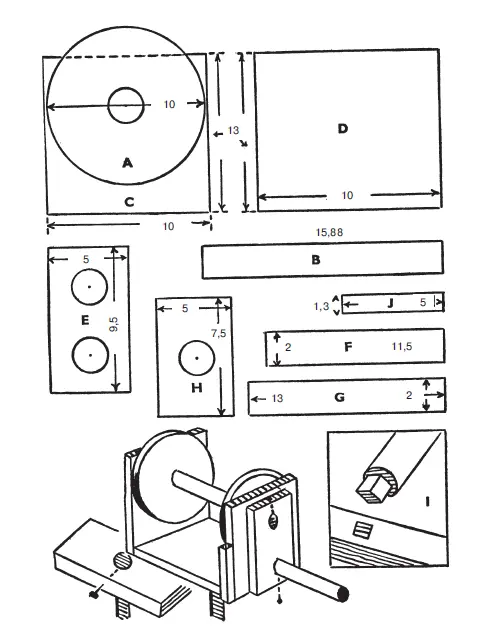

Рис. 22. Катушка № 1

Рукоятка состоит из двух частей, Е и F. Часть Е имеет размеры 9,5 х 5 см и вырезается из доски толщиной 1,3 см. Просверлите в ней два отверстия диаметром 2 см на расстоянии 1,3 см от низа и верха. Сделайте их чуть меньшего диаметра, так чтобы их можно было плотно забить деревянным молотком на ось и на рукоятку F, которая вырезается из круглого деревянного стержня диаметром 2 см. Промажьте соединение клеем и укрепите его шурупом, который завинчивается в место, указанное на чертеже. Теперь насадите Е на ось и закрепите ее клеем и шурупом, как показано на рис. 22. Между боковой частью и рукояткой надо проложить тонкую шайбу.

Нижняя рукоятка G, длиной 13 см, вырезается из круглого деревянного стержня диаметром 2 см. Сделайте поддерживающую деталь Н размером 7,5 х 5 см. Просверлите отверстие диаметром 2 см и вставьте в него рукоятку G. Для того чтобы она плотно вошла в отверстие, подбейте ее деревянным молотком. Закрепите рукоятку шурупом длиной 2,54 см, как показано на чертеже. Весь поддерживающий блок приклеивается снизу и крепится шурупами.

Крепление частей шурупами выбрано из-за его простоты. Можно делать крепления на шипах, как показано на фрагменте I (рис. 22).

Блокирующее устройство J состоит из деревянной полоски толщиной 1,3 см, но можно взять и металлическую пластину. Размеры устройства 5 х 1 53 см. Оно крепится к боковой части шурупами в месте, указанном на чертеже.
