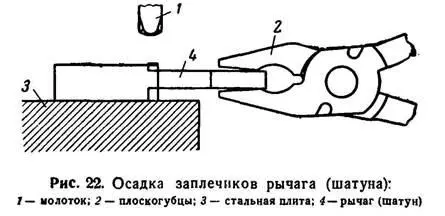

При утыкании рычага в шептало отделить рычаг от курка, за­жать хвост рычага плоскогубцами, положить рычаг заплечиком на стальную плиту и молотком осадить оба заплечика (рис. 22).

Затем зачистить заплечики рычага надфилем и пригнать их по месту так, чтобы они плотно прилегали к заплечикам курка.

Для подчистки заплечиков рычага зажать рычаг в ручныес ти­сочках.

После пригонки заплечиков поставить рычаг на место и про­верить работу курка в собранном револьвере.

Если устранить утыкание рычага указанным способом невоз­можно, то заменить рычаг.

(I) При диаметре гладкой части винта рычага менее 2,6 мм за­менить винт.

Если винта в запасе нет, то осадить отверстие рычага, для чего положить рычаг на сталь­ную плиту и гнетком (прило­жение 2, рис. 68) при помощи молотка осадить сверху отвер­стие сначала с одной стороны, а затем с другой (рис. 23).

После осадки зажать рычаг в ручных тисочках и заправить от­верстие круглым надфилем, затем собрать курок и проверить ра­боту его в собранном револьвере.

Оси курка и спускового крючка должны быть перпендикулярны к плоскости рукоятки рамки.

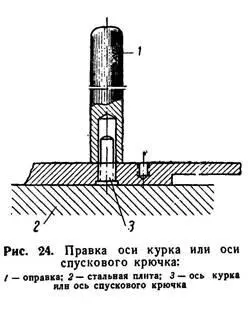

(I) Проверить угольником перпендикулярность осей к плоскости рукоятки рамки. При изгибе осей положить рамку рукояткой на плиту, ввести погнутую ось в отверстие специальной оправки (при­ложение 2, рис 69) и, нажимая рукой на верхнюю часть оправки, выправить ось (рис. 24).

Спуск курка должен происходить от усилия на хвост спускового крючка не более 5 кг.

(I) Для проверки спуска поставить курок на боевой взвод, при­соединить к пружинным весам для проверки усилия на спуск курка (Приложение 1) специальную скобу (Приложение 2, рис. 70), заце­пить крючками скобы хвост спускового крючка и, оттягивая весы, спустить курок с боевого взвода. В момент спуска весы должны по­казывать усилие не более 5 кг.

Если это требование не выполнено, то неисправна боевая пру­жина или собачка, или щель для собачки в рамке.

Причины неисправности.

(I) Проверить усилие на спуск курка с боевого взвода. Если уси­лие на спуск более 5 кг, то подобрать менее сильную боевую пру­жину.

Примечание. Постановка цилиндрических вкладышей между нижним пером боевой пружины и спусковой скобой, с целью уменьшения усилия на спуск, категорически запрещается.

См. раздел "Затруднительная постановка курка на боевой взвод", п. 1.

См. раздел "Затруднительная постановка курка на боевой взвод", п. 2.

Спуск курка с боевого взвода должен происходить от усилия на хвост спускового крючка не менее 3,6 кг.

Проверку спуска производить, как указано выше (см. раздел "Курок туго спускается с боевого взвода".

При этом в момент спуска весы должны показывать усилие не менее 3,6 кг.

Если это требование не выполнено, то неисправны курок или шептало спускового крючка, или боевая пружина.

Причины неисправности.

(I) Зажать курок или спусковой крючок в тисках с медными прокладками и осторожно зачистить трехгранным надфилем боевой взвод курка (рис. 25) или шептало спускового крючка (рис. 26).

Скругление боевого взвода курка или шептала спускового крючка, не влияющее на нормальный спуск курка, допускается без ремонта.

(I) Осевшую боевую пружину заменить.

После постановки новой пружины проверить работу ударно-спускового механизма.

Срыв курка с боевого взвода при давлении на спицу его снизу не допускается. Если же курок срывается с боевого "взвода, то не­исправны курок или шептало спускового крючка.

Причина неисправности.
