Министерство Обороны СССР - Противопехотная мина МОН-90. Инструкция по эксплуатации

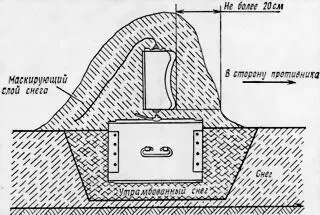

Рис. 8.Схема установки мины МОН-90 в снегу глубиной более 30 см

Мина МОН-90 может применяться в различных вариантах для установки:

— управляемого минного поля с комплектом управления противопехотным минным полем УМП-3;

— управляемых одиночных мин или групп мин, подрываемых подрывными машинками;

— с минным взрывателем электромеханическим МВЭ-72 с обрывным приводом;

— в качестве мины замедленного действия с взрывателем ВЗД-144 (ВЗД-6ч).

Наиболее эффективным считается применение мины в управляемом варианте.

В управляемом варианте мина устанавливается с электродетонатором ЭДП-р (ЭДП) и взрывается по проводам комплектом УМП-3, подрывной машинкой или другими источниками тока. Взрыв мины осуществляется в соответствии с инструкциями по применению комплекта УМП-3 и подрывных машинок.

Подготовка и приведение в действие взрывателей ВЗД-144 и ВЗД-6ч производится в соответствии с инструкцией по их применению. Время замедления взрывателя выбирается в соответствии с условиями выполнения поставленной задачи.

Установка мин с взрывателем МВЭ-72

Для установки мины с взрывателем МВЭ-72 (рис. 9) необходимо: установить и нацелить мину и включить взрыватель МВЭ-72 в соответствии с инструкцией по его применению.

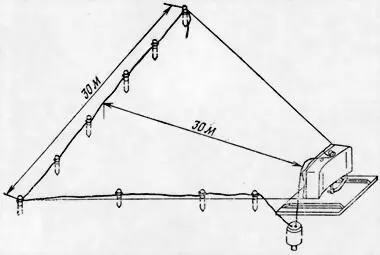

Рис. 9.Схема установки мины МОН-90 с взрывателем МВЭ-72

Комплект УМП-3 позволяет устанавливать поле из мин МОН-90 с управлением состояния минного поля (боевое или безопасное) и избирательным взрывом мин или только избирательным взрывом мин. С помощью комплекта можно устанавливать и содержать в боевой готовности управляемое минное поле, состоящее из четырех участков. Расположение участков минного поля на местности и их размеры зависят от местных условий, выполняемой задачи, количества мин.

Расстояние между минами в рядах определяется характером местности и не должно превышать 75 м. Расстояние между рядами не должно быть меньше 25 м. Исполнительные приборы устанавливаются сзади мин на расстоянии не менее 3 м.

Установка управляемого минного поля с комплектом УМП-3 производится взводом саперов с прокладкой линий управления с помощью минного заградителя ПМЗ-4 или вручную. Два отделения производят разбивку участков минного поля, установку исполнительных приборов и мин на участках (каждое отделение на двух участках). Одно отделение производит прокладку линий управления, оборудует пункт управления.

Перед установкой участка минного поля командир отделения с двумя номерами расчета разбивают вехами ряды мин, флажками отмечают места установки мин, прицельных вех и исполнительных приборов. Подготовка комплекта УМП-3 и его установка производятся в соответствии с руководством по его применению. Затем командир отделения с двумя номерами устанавливают и нацеливают мины.

После проверки исправности комплекта по команде командира взвода из зоны поражения мин удаляется весь личный состав, а специально назначенные номера расчетов подключают мины к исполнительным приборам и маскируют их.

После удаления из зоны поражения номеров расчетов, подключавших мины, командир взвода лично проверяет исправность минного поля.

Минное поле из мин МОН-90 с взрывателями МВЭ-72 необходимо устанавливать только в тех случаях, когда другие варианты установки минного поля невозможны, так как длина обрывного привода взрывателя МВЭ-72 не позволяет устанавливать мины на расстоянии больше 30 м. Это существенно снижает эффективность использования мин МОН-90 и увеличивает их расход в 2–2,5 раза.

Минное поле устанавливает саперное отделение в составе семи человек. Командир отделения с одним номером расчета разбивают вехами ряд мин, флажками отмечают места установки мин и направления растягивания обрывного привода. Расстояние между минами в рядах 30 м, расстояние между рядами не должно быть меньше 35–40 м. Разбивка производится на все минное поле. За один заход отделение устанавливает 6 мин.

Все операции по установке мины и взрывателя с обрывным приводом номера делают одновременно по командам командира отделения.
