Министерство Обороны СССР - Противопехотная мина МОН-90. Инструкция по эксплуатации

Мина МОН-90 может устанавливаться на грунт (снег) или крепиться с помощью штыря на стволах деревьев и деревянных столбах. На грунте (снегу) мина устанавливается на крышке упаковочного ящика или на ящике. Для установки мины необходимо выбрать место и вариант установки, обращая внимание на отсутствие местных предметов по линии прицеливания, удобство установки и возможность использования особенностей местности для маскировки мины. В соответствии с выбранным вариантом установки необходимо выполнить следующие операции.

При установке мины на крышку ящика (рис. 4):

— вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и гвозди;

— установить крышку плотно на грунт;

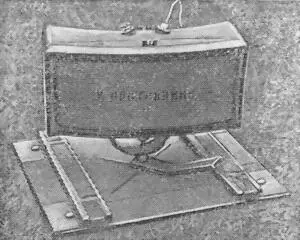

Рис. 4.Мина МОН-90 с электродетонатором, установленная на крышке ящика на грунт

— забить гвозди в отверстия, расположенные по углам крышки;

— вывернуть из крышки ящика заглушку.

При установке мины на ящик :

— вскрыть упаковку и извлечь из нее мину, штангу и рукоятку;

— заполнить внутреннюю полость ящика грунтом, камнями и установить плотно на грунт. Для большей устойчивости ящик по периметру присыпать грунтом, камнями;

— закрыть ящик крышкой и застегнуть все замки;

— вывернуть из крышки заглушку.

При установке мины с использованием штыря (рис. 5):

— вскрыть упаковку и извлечь из нее мину, штангу, рукоятку и штырь;

— забить с помощью молотка или топора штырь в дерево (столб) до упора в выступ так, чтобы резьбовое отверстие находилось по возможности вертикально.

Далее для всех видов установки необходимо сделать следующее :

— ввернуть с поджатием штангу во фланец мины;

— навернуть на штангу рукоятку;

— придерживая мину за корпус, ввернуть ее нижним концом штанги в резьбовое отверстие крышки ящика или резьбовое отверстие штыря;

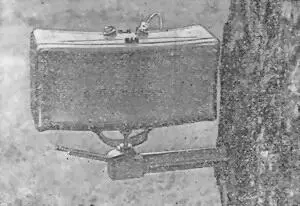

Рис. 5.Мина МОН-90, установленная с использованием штыря на стволе дерева

— ослабить пробку одного запального гнезда.

Для прицеливания мины используется веха высотой 1,5 м, устанавливаемая на расстоянии 60–80 м от мины. Прицеливание (рис. 6) осуществляется в следующем порядке:

— повернуть мину в резьбовом отверстии крышки ящика (штыря) в сторону противника (направление разлета осколков указано стрелкой на прицельной планке), нацелить мину в горизонтальной плоскости и закрепить ее в этом положении от поворота, вращая рукоятку по часовой стрелке;

— изгибая ослабленное сечение штанги, произвести окончательное наведение мины на веху по вертикали и линии горизонта, добиваясь параллельности верхней плоскости прицельной планки мины и горизонтальной планки вехи, обращая на это особое внимание.

Внимание!Во избежание поломки штанги запрещается поворачивать мину вокруг оси штанги после ее закрепления рукояткой.

В том случае, когда обстановка не позволяет установить веху, наведение мины необходимо осуществлять на направление предполагаемого появления противника по местным ориентирам, расположенным на расстоянии 50–90 м от мины.

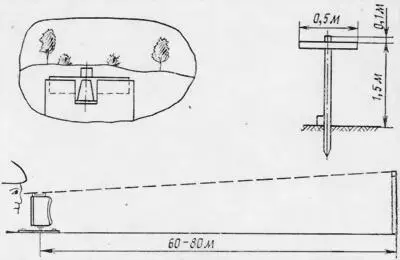

Рис. 6.Прицеливание мины МОН-90

После нацеливания мины необходимо:

— вывинтить пробку запального гнезда мины;

— ввинтить в запальное гнездо электродетонатор ЭДП-р (ЭДП) или запал МД-5М (рис. 7);

а

б

в

Рис. 7.Установка в мину:

а ) электродетонатора ЭДП-р; б ) электродетонатора ЭДП; в ) взрывателя ВЗД-6ч с запалом МД-5М: 1 — мина; 2 — электродетонатор ЭДП-р; 3 — электродетонатор ЭДП; 4 — втулка; 5 — запал МД-5М; 6 — взрыватель ВЗД-6ч

— на ниппель запала МД-5М навинтить накольный механизм взрывателя МВЭ-72 или взрыватель замедленного действия ВЗД-6ч (ВЗД-144);

— замаскировать мину.

В зимних условиях при снежном покрове толщиной до 30 см мина устанавливается на крышке ящика на поверхность грунта и маскируется слоем рыхлого снега. При снежном покрове толщиной свыше 30 см (рис. 8) необходимо отрыть в снегу лунку по размерам ящика, установить ящик и уплотнить снег вокруг него, установить и нацелить мину. После установки средства взрывания в запальное гнездо мина маскируется слоем рыхлого снега. Толщина маскирующего слоя со стороны противника должна быть не более 20 см.
