Плечевые ремни пристегиваются к корпусу чемодана-ранца и могут регулироваться по длине с помощью пряжек в зависимости от роста бойца. Петли плечевых ремней служат для поддержания вьюка руками при совершении марша. При перебежках чемодан-ранец переносится за ручку, при переползании плечевой ремень чемодана-ранца надевается на руку. На крышке чемодана-ранца нанесена маркировка, показанная на рис. 14.

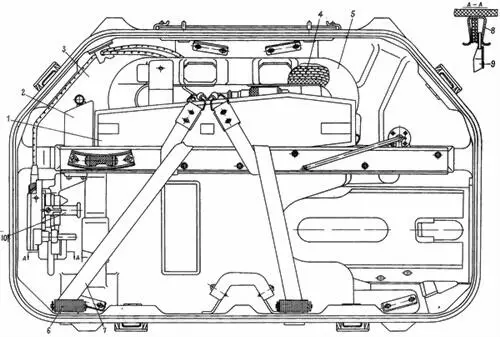

Рис. 17.Укладка пусковой установки без снаряда в чемодан-ранец:

1 — ремень 03.000; 2 — пусковая установка 01.000; 3 — чемодан-ранец 00.000; 4 — кабель 01.060; 5 — катушка 00.010; 6 — сошник 01.180; 7 — растяжка 01.190; 01.200; 8 — лнрка 02.066; 9 — резиновый колпачок с закороткой 140/9Я618; 10 — крышка 00.020

При перевозке на большие расстояния автомобильным, железнодорожным, воздушным и другим транспортом и при хранении комплекс укладывается в деревянную парковую укупорку, состоящую из ящика для вьюка № 1 и ящика для вьюков № 2 и № 3.

Ящик для вьюка № 1 состоит из корпуса 1 (рис. 4) и крышки 2 . В ящик укладывается пульт управления, визир, аккумуляторная батарея, вьючное приспособление (как указано на схеме укладки на внутренней стороне крышки). Пульт управления удерживается от перемещений скобой б, аккумуляторная батарея — планкой 7 .

Визир устанавливается на крышке ящика и закрепляется прижимом 8 . На крышке ящика снаружи имеется карман, в который укладываются формуляры на пульт управления и на батарею, а внутри — пенал для части индивидуального ЗИП.

На торцах корпуса ящика имеются ручки 5 для переноски. Закрывается ящик замками 4 , застопоренными чеками. На ящике нанесена маркировка, указанная на рисунке.

Ящик для вьюков № 2 и № 3 состоит из корпуса 4 (рис. 5), рычага 5 и крышки 6 . На торцевой стенке корпуса закреплен карман 1 для формуляров и кожух 15 , в котором помещен мешок 14 с силикагелем 18 .

Кожух крепится к корпусу ящика винтами 20 через фланец 17 .

Под кожухом для герметичности проложена прокладка 19 . На корпусе 4 имеются замки 3 для закрывания ящика и ручки 2 для переноски его.

Внутри корпуса 4 имеются полиэтиленовый мешок 8 , защищающий вьюки от попадания в них пыли и влаги, кронштейны 13 и бруски 9 с накладками.

Рычаг 5 служит для поджатия чемоданов-ранцев в ящике. На концах рычага имеются винты 10 с Т-образными концами, на винты навинчиваются гайки 12 . Винты 10 имеют три отверстия для чеки 11 , которая препятствует отвинчиванию гайки и устанавливается в нижнее отверстие, когда рычаг закрепляется без чемоданов-ранцев в ящике, и в одно из верхних отверстий, когда рычаг поджимает чемоданы-ранцы.

Чемоданы-ранцы 7 устанавливаются в ящик на бруски 9 с накладками ручками вверх и обращены крышками друг к другу.

Другая укладка приведет к повреждению чемоданов-ранцев и выходу их из строя.

Сверху на чемоданы-ранцы накладывается рычаг 5 ; винт 10 своим Т-образным концом заходит за плечики кронштейна 13 и при завинчивании гаек чемоданы-ранцы поднимаются рычагом 5 к брускам 9 .

Корпус ящика закрывается крышкой 6 , крышка притягивается к корпусу замками 3 . Под крышку укладывается полотно из полиэтиленовой пленки.

На ящике нанесена маркировка, показанная на рис. 5.

Для своевременного устранения неисправностей и обеспечения правильного ухода за комплексом при его эксплуатации элементы комплекса снабжены следующими комплектами ЗИП: индивидуальным комплектом ЗИП, групповым комплектом ЗИП, ремонтным комплектом ЗИП.

Индивидуальный комплект ЗИП наземной аппаратуры управления включает в себя запасные части, принадлежность и инструмент, необходимые для эксплуатации пульта управления и оптического визира, размещается частично в карманах чехла вьюка № 1 (рис. 6), частично — в пенале парковой укупорки пульта управления и предназначен для устранения мелких неисправностей в пульте управления силами расчета.

Индивидуальный ЗИП чемодана-ранца состоит из липкой полиэтиленовой ленты и размещается внутри чемодана-ранца.

Ведомости индивидуальных комплектов ЗИП приведены в приложении 1.
